Répéter les éléments d'esquisse

Esquisse > Répéter

Pour répéter (ou cloner) les lignes-éléments/points isolés d'une esquisse/esquisse 3D, vous disposez essentiellement des mêmes fonctions que pour Transformer. La différence, cependant, est que les éléments auxiliaires choisis seront copiés et la transformation sera appliquée à chacune des copies.

La valeur indiquée sous Répétitions est le nombre de copies que vous souhaitez effectuer.

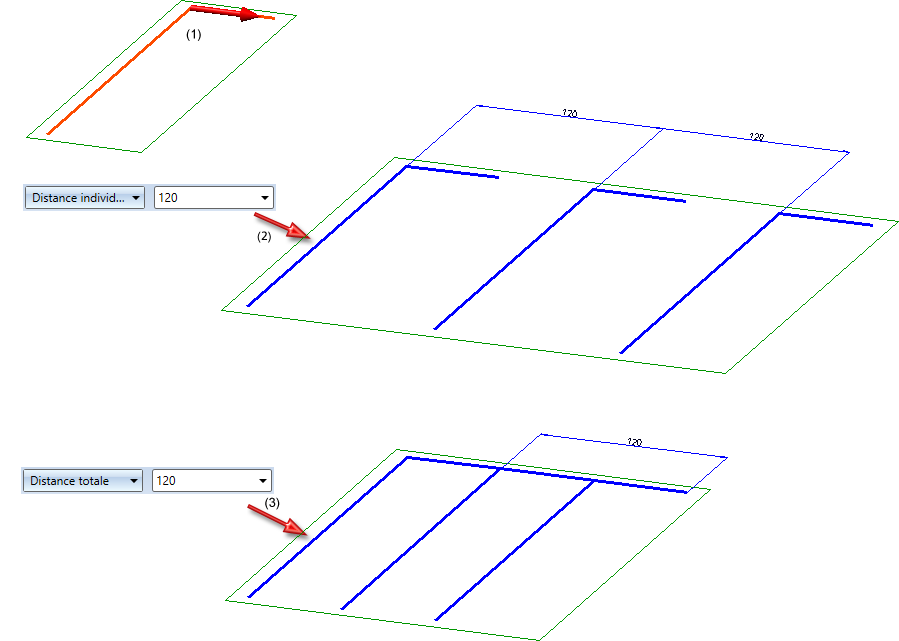

	Répéter les lignes-éléments, Déplacer crée des copies des lignes/points isolés d'une esquisse en les déplaçant. Son fonctionnement est similaire à la fonction correspondante de Transformation.   Vous avez ici en outre la possibilité d'indiquer la distance entre les copies. Vous disposez pour cela des options suivantes : Distance individuelle La valeur indiquée est la distance entre deux copies. Distance totale La valeur indiquée est la distance entre l'original et la dernière copie.   2 répétitions - (1) lignes-éléments et direction de déplacement, (2) Distance individuelle, (3) Distance totale   Vous trouvez, par ailleurs, sous , la fonction suivante :  Répéter les lignes-éléments, Transposer Son fonctionnement est similaire à la fonction correspondante du groupe Transformer.

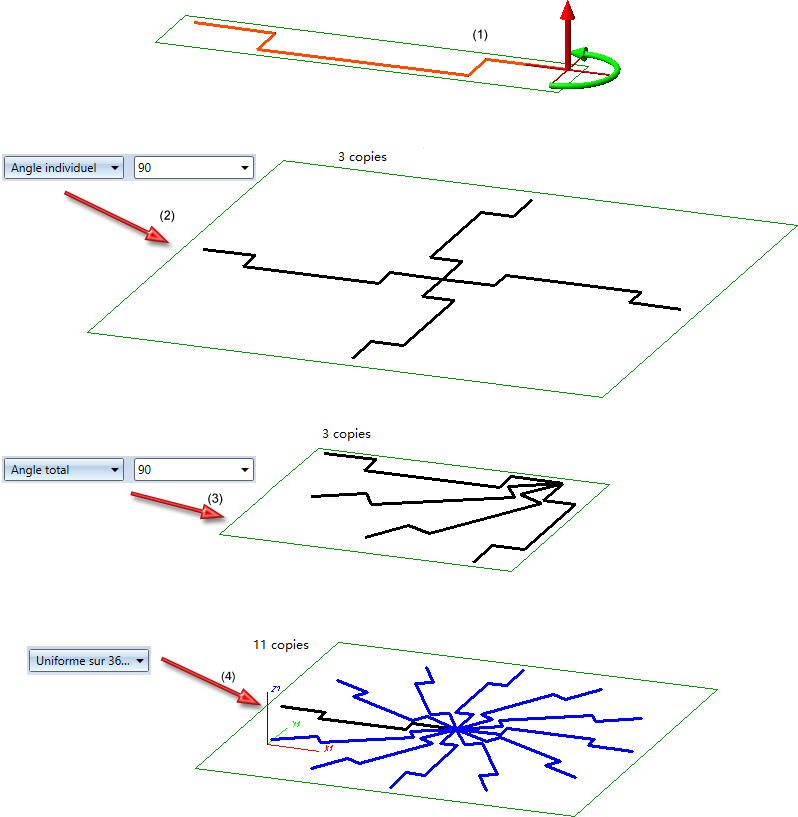

	Répéter les lignes-éléments, Pivoter crée des copies des lignes/points isolés en les pivotant. Son fonctionnement est similaire à la fonction correspondante de Transformer. Vous avez ici en outre la possibilité d'indiquer l'angle entre les copies. Vous disposez pour cela des options suivantes : Angle individuel L'angle indiqué est l'angle de rotation entre deux copies. Angle total L'angle indiqué est l'angle total, c'est-à-dire l'angle entre l'original et la dernière copie. Uniforme sur 360° L'original et les copies seront répartis uniformément sur 360°. (1) Lignes-éléments et direction de déplacement, (2) Utilisation de l'angle, (3) Utilisation de l'angle total, (4) Uniforme sur 360°.
	Répéter les lignes-éléments, Retourner crée des copies des lignes/points isolés en les retournant en miroir.
	Répéter les lignes-éléments, Mettre à l'échelle crée des copies des lignes/points isolés en les mettant à l'échelle, les déplaçant et les pivotant.

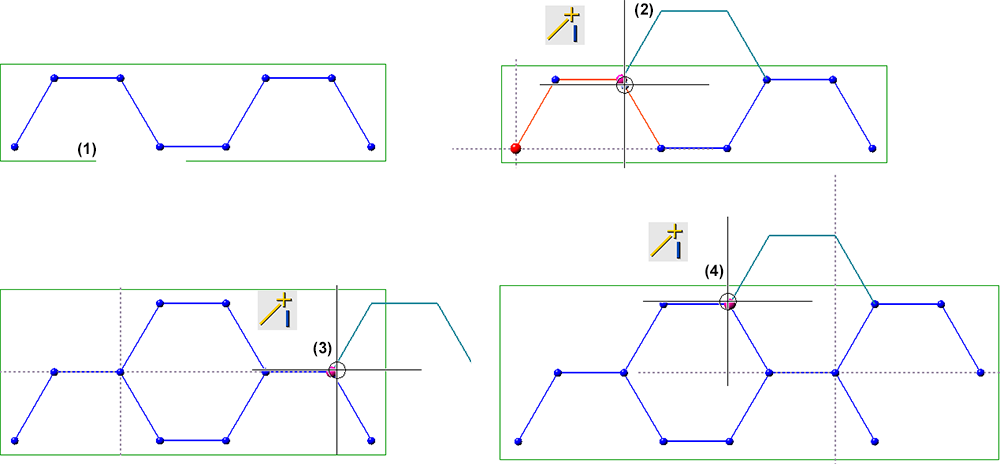

	Répéter les lignes-éléments, Copier Cette fonction crée exactement une copie des lignes-éléments/points isolés d'une esquisse, qui peut être placée plusieurs fois à n'importe quel autre endroit. L'utilisation est analogue à celle de la fonction Esquisse > Transformer > Copier.... Dans l'exemple illustré (1), les lignes marquées en rouge ont été copiées puis collées aux endroits (2) à (4).

À savoir :

• Pour appliquer la répétition au dessin, vous pouvez également appuyer sur le bouton du milieu de la souris, en d'autres termes, vous n'êtes pas obligé de cliquer dans la fenêtre de dialogue.
• Les fonctions de répétition s'utilisent de la même façon que les fonctions du même nom de transformation. Il est nécessaire d'indiquer le nombre de répétitions.
• Les champs Distance individuelle et Distance totale sont condamnés aussi longtemps que la direction du déplacement n'a pas été choisie.
• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Les contraintes HCM qui ne concernent que les éléments transformés seront également répétées, et attribuées à la copie.
• En répétant les esquisses avec les fonctions sous Standard 3D > Répéter, les copies de l'élément Esquisse seront créées, c'est-à-dire que l'arborescence sera modifiée. En revanche, les fonctions de répétition Esquisse > Répéter ne créent pas de nouveaux éléments de structure, mais seulement de nouveaux éléments auxiliaires de l'esquisse auxquels appartiennent les éléments auxiliaires d'origine sélectionnés.
• Pour faciliter la détermination de la direction au moment de Déplacer et Pivoter les lignes-éléments d'une esquisse 3D, le système de coordonnées actif est affiché après la sélection des éléments auxiliaires de l'esquisse à modifier. Cela concerne les fonctions :
• Esquisse > Répéter > Déplacer,
• Esquisse > Répéter > Déplacer > Déplacer+Pivoter et
• Esquisse > Répéter > Pivoter.
