Déplacer + Pivoter les lignes-éléments

Esquisse > Transformer > Déplacer > Déplacer + Pivoter (Transposer)

Cette fonction permet de déplacer et pivoter en une seule étape les lignes-éléments ou les points isolés d'une esquisse planaire. Après avoir lancé la fonction, la fenêtre de dialogue Déplacer et Pivoter s'ouvre :

L'utilisation de la fenêtre est analogue à celle des fonctions Déplacer et Faire pivoter.

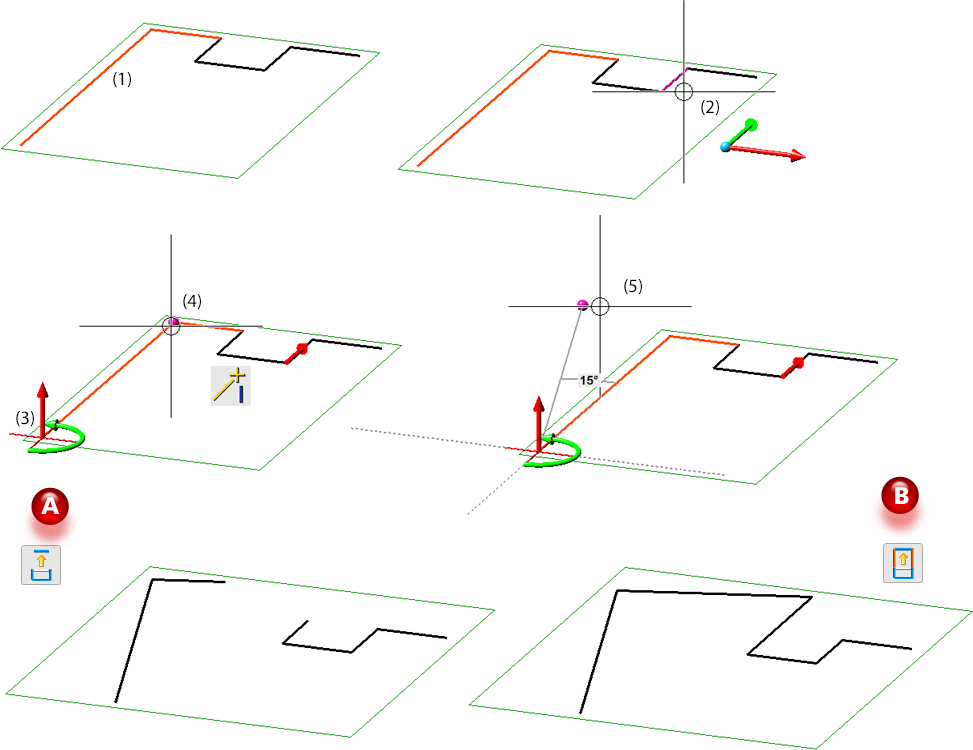

Exemple

A : résultat pour déplacer les lignes individuellement. B : résultat si les lignes contiguës sont conservées et la longueur adaptée



À savoir :

• Les lignes et les points isolés sélectionnés doivent appartenir à la même esquisse. Dans le cas contraire, un message correspondant s'affiche.
• Les contraintes HCM seront soit adaptées, soit, si cela n'est pas possible, supprimées.

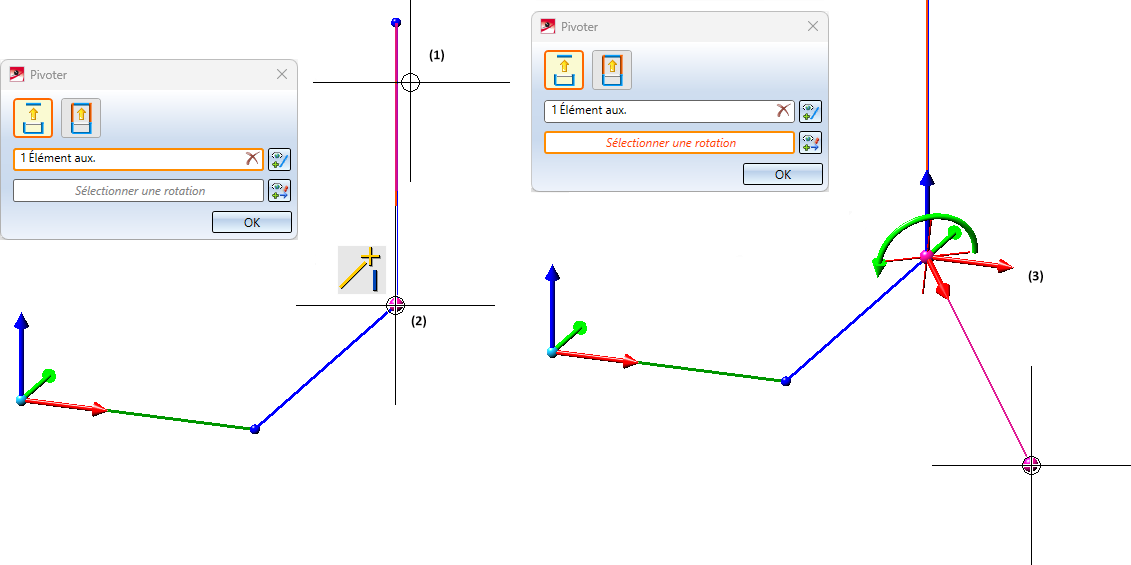

• Pour faciliter la détermination de l'axe de rotation au moment de Pivoter les lignes-éléments d'une esquisse 3D, le système de coordonnées actif est affiché après la sélection des éléments auxiliaires de l'esquisse à modifier et la détermination du premier point servant à définir l'axe de rotation.
