Lettrage

Standard 3D > Usinage normé > Perçage > Lettrage

Cette fonction permet de créer des lettrages pour marquer ou numéroter les éléments de construction. Ceux-ci seront situés dans le plan d'usinage actif et attribués à l'élément actif.

Activez pour cela tout d'abord l'élément auquel vous souhaitez attribuer le lettrage et lancez la fonction Lettrage. Si aucun plan d'usinage n'est actif, HiCAD vous invite alors à en définir un.

Pour saisir le texte du lettrage, l'Éditeur de texte s'ouvre. La zone de texte est pré-remplie avec le dernier paramètre utilisé.

Saisissez le texte du lettrage de votre choix et sélectionnez le formatage de l'écriture. À titre alternatif, vous pouvez également recourir à un texte sauvegardé déjà utilisé ou pré-défini.

Voici les options et les fonctions de la fenêtre de dialogue :

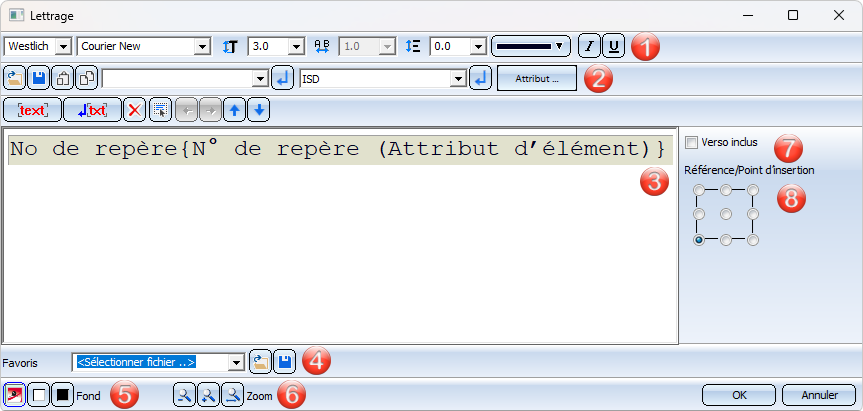

(1)	Codage de la police de caractères
	Type de police de caractères HiCAD met à disposition toutes les polices Windows installées, ainsi que les polices spécifiques à HiCAD. Il existe des polices HiCAD proportionnelles et non proportionnelles. La représentation des caractères dans la hauteur de texte indiquée dépend de l'échelle du dessin. La hauteur des caractères, dans la police de texte standard, se base sur les lettres majuscules.
	Taille des caractères
	Largeur de l'écriture (uniquement pour les polices HiCAD)
	Interligne
	Couleur
	Rapport de forme et Angle d'inclinaison de l'écriture À l'utilisation d'une police HiCAD-Font, il est possible de spécifier via le Rapport de forme et l'Angle d'inclinaison si le texte du lettrage doit être représenté en italique ou non. Pour ce faire, à l’utilisation d'une police HiCAD, la liste de choix le permettant s'affichera dans la barre d'outils en haut de la fenêtre de dialogue. Ce champ détermine le style de la police et l'inclinaison du texte lors de l'utilisation des polices HiCAD. Si le rapport de forme est inférieur à 1, le texte est compressé. Par contre, avec un rapport de forme supérieur à 1, le texte est étiré. Avec une inclinaison de 0.00 degré, le texte est représenté normalement. Avec une inclinaison de 15.00 degrés, le texte est représenté en italique.
(2)	Charger le texte depuis un fichier Cette fonction permet de charger un texte issu d'un fichier ASCII ou formaté -(*.RTF, RichText). Pour les fichiers RTF formatés, il est possible, au choix, de reprendre la police du texte d'origine. Notez que pour les textes 3D, seule la première ligne du fichier sera prise en compte.
	Enregistrer le texte Cette fonction permet d'enregistrer le texte pour sa réutilisation, soit comme fichier texte (.TXT, .DAT) soit comme fichier de texte à séparateur CSV.
	Coller du texte du presse-papier Cette fonction insère le contenu du presse-papier. S'il contient un texte qui vient d'avoir été copié de l'éditeur de texte, alors le formatage complet des caractères HiCAD (couleur, police, hauteur, italique, gras, interligne, etc.) sera conservé. En collant du texte issu d'une autre application Windows, le style de caractère sera repris au choix, mais ni la couleur ni la hauteur.
	Copier du texte du presse-papier Le texte sélectionné sera copié dans le presse-papier. En collant le contenu du presse-papier dans une autre application Windows, alors les caractères HiCAD seront retransmis en police Courier.
	Appliquer le texte prédéfini Les textes utilisés précédemment ainsi que les textes prédéfinis par ISD peuvent être repris de la liste de choix. Sélectionnez le texte requis dans la liste de choix et cliquez sur .
	Attributs Les attributs peuvent être facilement appliqués à votre lettrage à partir de la liste de choix. Sélectionnez l'attribut et cliquez sur OK. Restrictions : Les attributs des éléments supérieurs ne peuvent pas être utilisés. Le texte de lettrage ne doit pas dépendre de la position dans l'arborescence. Si l'élément est référencé, seuls les attributs transmis via le référencement peuvent être utilisés. Peut être paramétré dans le Gestionnaire de Configuration sous Paramètres système > Référencement > zone : Actualisation. Exemples d'attributs non autorisés : Dénomination2 : l'attribut Dénomination2 peut cependant être configuré, c'est-à-dire qu'il est possible d'utiliser des attributs non autorisés. Index de repère : les éléments ayant le même numéro de repère peuvent avoir des index de repère différents.
(3)	Texte généré
(4)	Favoris Les lettrages peuvent être enregistrés comme favoris. Le format de fichier est *.FTD. Dans le répertoire HiCAD SYS, vous trouverez différents fichiers FTD avec des annotations prédéfinies.
(5)	Fond À l'aide de ces boutons, il est possible de changer temporairement le fond de la zone de saisie du texte. Cela peut être utile lorsque la couleur de la police sélectionnée est difficilement lisible sur le fond actuel.
(6)	Zoom À l'aide des fonctions de zoom, il est possible d'agrandir ou de diminuer le texte représenté dans la fenêtre de saisie.
(7)	Verso inclus Si vous souhaitez que le lettrage apparaisse également au dos de l'élément, cochez la case Verso inclus.
(8)	Référence/Point d'insertion Le texte peut être inséré à partir de neuf positions différentes par rapport à son point de référence. Vous choisissez la position de votre choix en cochant la case correspondante.

Si le texte doit être appliqué comme lettrage tel qu'il apparaît représenté dans la fenêtre de dialogue, fermez alors la fenêtre par OK. Spécifiez ensuite la position d'insertion à l'aide des options de point HiCAD. Si vous souhaitez auparavant pivoter le lettrage ou modifier la direction de l'insertion, vous pouvez par un clic droit activer un menu contextuel avec les fonctions correspondantes.

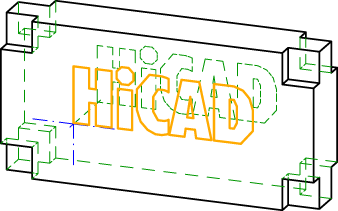

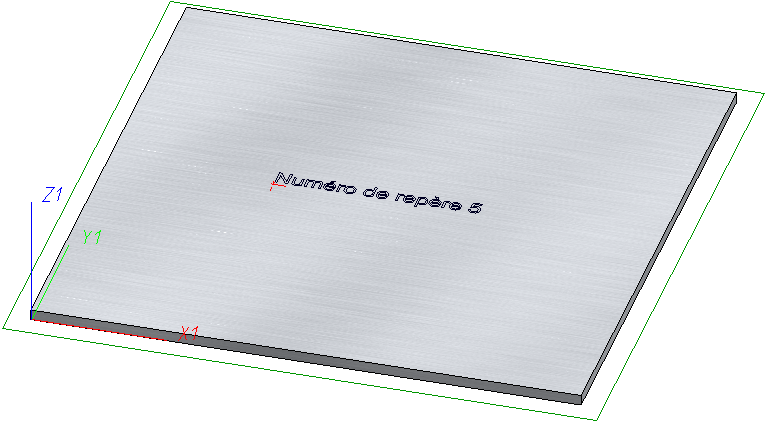

Élément avec lettrage, verso inclus

Les lettrages peuvent être plusieurs insérés sur l'un ou l'autre élément de la construction, en d'autres termes, la fonction reste active après avoir inséré le lettrage et HiCAD vous invite à spécifier à nouveau une position d'insertion. Vous pouvez sinon activer le menu contextuel par un clic droit, ce qui vous permet toujours de pivoter le lettrage, de modifier la direction d'insertion, d'activer un autre élément ou de sélectionner un autre lettrage.

Vous mettez fin à la fonction Lettrage par un clic sur la molette ou en cliquant sur Annuler dans le menu contextuel.



Actualisation

Le lettrage peut être actualisé sans recalcul des Features. Le texte du lettrage peut contenir des attributs tels que le numéro de repère. Si celui-ci change, le lettrage doit être actualisé sans que l'élément ne change par ailleurs. Aucun recalcul des Features ne doit cependant être effectué. Le numéro de repère serait sinon invalidé, car des modifications géométriques ne peuvent pas être exclues. Une actualisation génère le texte complet sous forme de lignes de lettrage. Les lignes de lettrage se trouvent dans un même plan.

• Actualisation automatique : les textes du lettrage qui utilisent des attributs sont automatiquement actualisés lorsque les attributs (par ex. les numéros de repère avec la fonction Repérer l'élément) sont modifiés.

• Manuellement : pour ce faire, cliquer à l'aide du bouton droit de la souris sur le Feature Lettrage et sélectionner Actualiser les textes des lettrages. Tous les textes du lettrage de l'élément sont actualisés sans recalcul des Features.

Les lettrages lors de la modélisation

En raison de la possibilité d'actualisation, les lettrages doivent être pris en compte de manière spécifique lors de la modélisation. L'actualisation ne peut pas savoir si un lettrage a été découpé ou déformé, par exemple. Après une modélisation, le lettrage doit avoir le même aspect qu'après une actualisation. C'est-à-dire qu'il est entièrement modifié ou pas du tout.

Si le lettrage a été modifié, par exemple déformé, l'actualisation est alors désactivée, car l'actualisation générerait les lignes de lettrage dans une autre position. Le lettrage ne peut alors être généré à nouveau que par le recalcul des Features.

À savoir :

• Le lettrage est intégré dans l'historique de Feature de l'élément. Le texte peut être modifié par un double-clic sur l'entrée Lettrage.
• Le lettrage peut être affiché ou masqué d'une vue à l'autre. Pour ce faire, cliquez avec le bouton droit de la souris sur le cadre de la vue et sélectionnez la fonction Afficher/Masquer les éléments aux. dans la vue.
• Vous trouverez également la fonction de Lettrage dans le menu contextuel des éléments 3D généraux (3D).

Types de surfaces avec lettrages

La fonction Lettrage permet de générer un texte sur différentes surfaces.

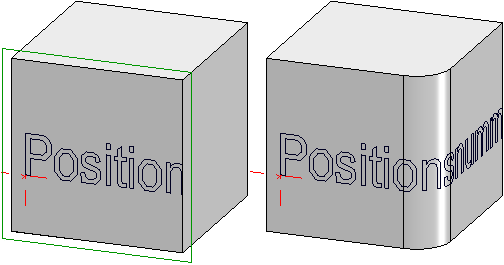

• Sur les Éléments de translation, le lettrage est placé sur la surface définie par le plan d'usinage. Si la surface dispose d'une transition tangentielle, le lettrage se poursuit jusqu'à l'arête suivante. Il en va de même pour les primitifs de type Parallélépipède, Prisme, Pyramide et Tétraèdre.



• Les lettrages peuvent être générés sur le primitif de type Cylindre et les éléments de rotation, et ce soit sur la surface enveloppante, soit sur les surfaces circulaires. Le lettrage ne peut pas être poursuivi au-delà de l'arête ou de l'arrondi.

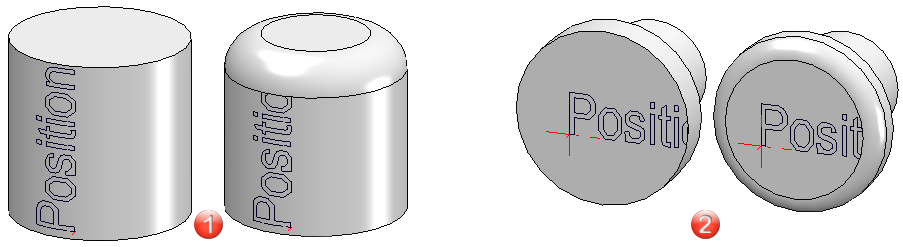

  (1) Primitif Cylindre
  (2) Élément de rotation

• Sur les tôles pliées, le lettrage se poursuit sur les rabats et les zones de pliage. Vous pouvez également insérer un lettrage sur la simulation de pliage.

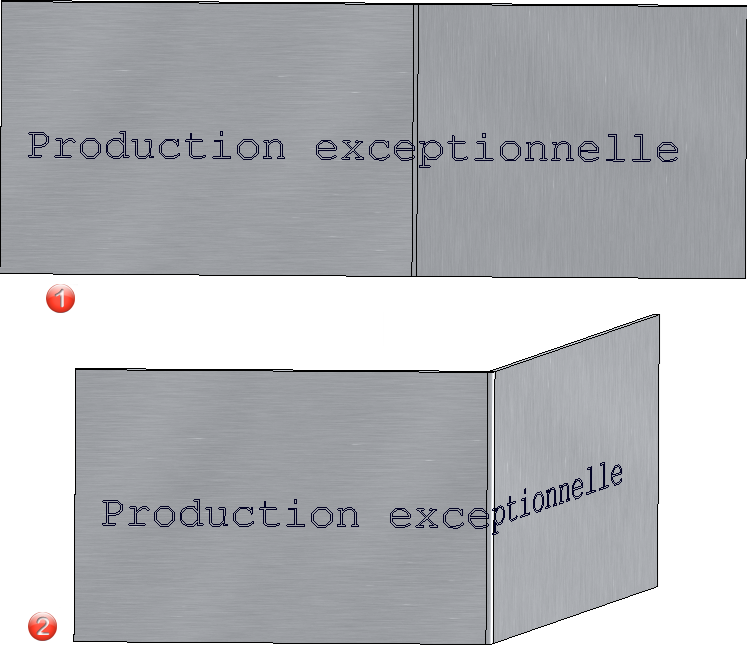

  (1) Simulation de pliage
  (2) Tôle pliée sur laquelle on a mis un terme à la simulation de pliage

• Aucun lettrage ne peut être généré sur les primitifs de type Cône, Sphère et Tore.
