Afficher/Masquer les éléments auxiliaires

Vues > Propriétés > Éléments

Notamment lors de l'affichage de polyèdres et de surfaces de forme libre, certaines arêtes contraires aux règles du dessin technique doivent être cachées. Les arêtes se voient donc attribuer un Identifiant interne, qui les identifie comme une arête normale ou tangentielle, comme arête de maille dans la direction de u ou de v, comme diagonale de maille ou comme arête latérale polyédrique. u et v sont ici les directions des paramètres naturels d'une surface, par exemple la latitude et la longitude d'une sphère.

De plus, cette fonction permet d'afficher et de masquer les points d'ensemble, les points isolés, les soudures, les plans d'usinage, les lettrages et les arêtes de coupe dans certaines vues.

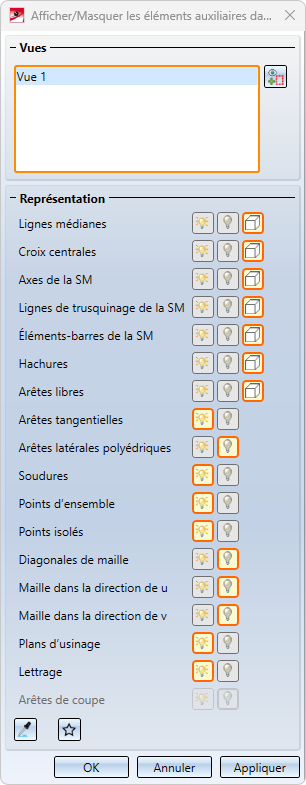

La fenêtre de dialogue

Les vues sélectionnées sont listées dans l'encart supérieur de la fenêtre de dialogue. Après l'exécution de la fonction, il s'agit d'abord de la vue active ou les vues de la liste de vues actuelle.

Pour sélectionner d'autres vues, il suffit de cliquer, sur la scène, sur le cadre de la vue correspondante. Si l'on clique à nouveau sur le cadre d'une vue déjà sélectionnée, la vue est alors supprimée de la liste. Il est également possible de supprimer des vues de la liste en cliquant avec le bouton droit de la souris sur la ligne correspondante dans la liste, puis en sélectionnant la fonction Supprimer élément(s) de la liste.

Pour les différentes vues, il est possible de choisir s'ils doivent être

représentées ,
masquées ou
occultées en Hidden Line .

Le paramétrage sélectionné est toujours signalé par un cadre orange.

	Passage à la sélection des vues.
	Les paramétrages sélectionnés peuvent être enregistrés comme favoris et ainsi réutilisés à tout moment. Le fichier est stocké dans le dossier ProgramData\ISD Software und Systeme\HiCAD 2024\Favourites\VisGUI\ShowAndHideElements. Pour en savoir plus sur la gestion des favoris, cliquez ici.
	Cette fonction permet d'appliquer à la vue sélectionnée les paramètres déjà utilisés par une autre vue. Pour ce faire, il suffit de sélectionner sur la scène dont vous souhaitez reprendre les paramètres.
OK	Les paramètres actuels sont appliqués aux vues sélectionnées, ce qui met donc fin à la fonction.
Annuler	Ce bouton met fin à la fonction sans modifier les vues.
Appliquer	Les paramètres actuels sont appliqués pour les vues sélectionnées. La liste des vues disparaît de la fenêtre de dialogue, mais la fenêtre de dialogue reste ouverte.

Lors d'une sélection multiple de vues (listes de vues), veuillez tenir compte des points suivants :
Si les paramètres des vues contenues dans la liste diffèrent, cela est indiqué dans la fenêtre de dialogue de la fonction par un cadre bleu autour du paramètre correspondant.

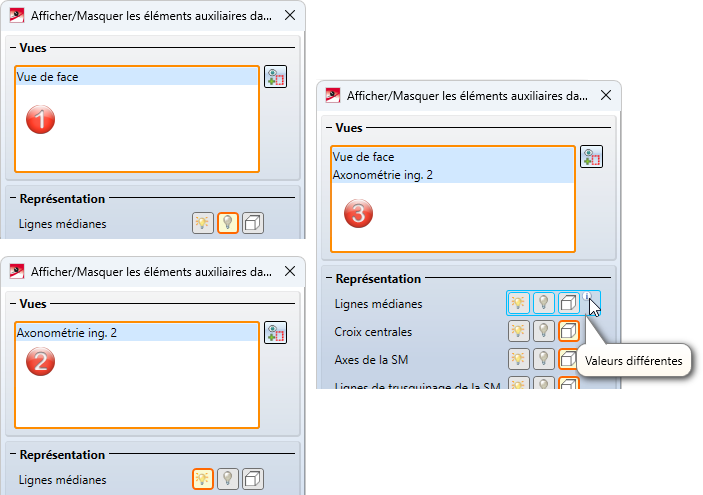

Un petit exemple :
La scène contient une vue de dessus dans laquelle les médianes sont masquées et une axonométrie dans laquelle elles sont affichées. Si vous sélectionnez les deux vues et exécutez la fonction Afficher/Masquer les éléments auxiliaires dans la vue, la ligne Lignes médianes est entourée d'un cadre bleu et le texte Valeurs différentes apparaît sur le bouton d'information.

Cette fonction est également disponible dans le menu contextuel des vues et des listes de vues.

Identification des arêtes

Pour afficher/masquer, ou représenter de façon occultée, des arêtes spécifiques, vous devez savoir quel Identification des arêtes existe ou peut exister dans quel type :

Type d'arête		Représentation possible
Lignes médianes Croix centrales	Système d'axe (réticules) et axes surfaciques de différents éléments aux. 3D.	Représenter Occulter Masquer
Axes, Lignes de trusquinage, Éléments-barres de la SM	Profilés de la Structure métallique, éléments de barre, etc.	Représenter Occulter Masquer
Hachures	Si vous ne souhaitez pas que les hachures soient affichées, décochez cette case. Ce paramètre s'applique à la fois aux hachures de surface en 3D et aux hachures des vues en coupe, en coupe partielle et de détail. Si la case est cochée, vous pouvez masquer les hachures qui ne seraient normalement pas visibles. De tels cas peuvent, par exemple, se produire avec des vues en coupe.	Représenter Occulter Masquer
Arêtes libres	Les arêtes qui ne sont en contact avec aucune surface et ne font pas partie d'une chaîne d'arêtes. Les arêtes libres peuvent, par exemple, représenter un axe de symétrie dans les corps solides. Les arêtes de filetage sont traitées comme des arêtes libres.	Représenter Masquer
Arêtes tangentielles	Les arêtes dont les surfaces voisines forment un angle de 0 degré.	Représenter Masquer
Arêtes latérales polyédriques	Cylindre, cône (comme modélisation polyédrique). Arrondi et congé (selon leur mode de génération).	Représenter Masquer
Soudures	Arêtes symboliques de soudures. (n'aura pas d'effet sur les soudures qui ont été créées avec une version de HiCAD antérieure à 2017).	Représenter Masquer
Points d'ensemble	Points d'ensemble (points indiqués automatiquement ou manuellement). Veuillez noter que les points d'ensemble peuvent être masqués globalement au moyen des fonctions Scène > Propriétés > Aff. ou Scène > Propriétés > Aff. > Points d'ensemble Dés. Si vous avez masqué des points d'ensemble de cette manière, ils ne peuvent pas être affichés à nouveau avec la fonction décrite ici.	Représenter Masquer
Points isolés	Points isolés - ainsi que les points dénommés, les points de symbole ou les points d'appui. Veuillez noter que les points isolés peuvent être masqués globalement au moyen de la fonction Scène > Propriétés > Aff. Si vous avez masqué des points isolés de cette manière, ils ne peuvent pas être affichés à nouveau avec la fonction décrite ici.	Représenter Masquer
Diagonale de maille Maille dans la direction de u Maille dans la direction de v	Sphère, tore : latitude (direction de u), longitude (direction de v). Éléments de rotation 3D, coupe transversale (direction de v), lignes entre coupes transversales (direction de u). Arrondi et congé (selon leur mode de génération).	Représenter Masquer
Plans d'usinage	Les plans d'usinages - non pas les plans d'esquisse.	Représenter Masquer
Lettrage	Les lettrages servant à distinguer ou à numéroter les éléments.	Représenter Masquer
Arêtes de coupe	Si la vue sélectionnée est une vue de coupe, une vue de détail ou une coupe partielle, il est possible de définir ici si les arêtes entre les surfaces de coupe doivent être affichées/masquées.	Représenter Masquer

Le paramètre Occulter ne s'applique que sur la représentation Modélisation en verre.

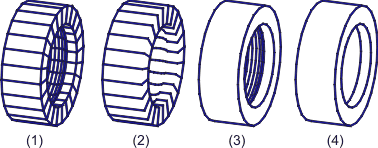

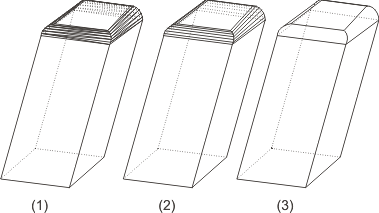

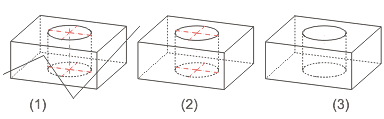

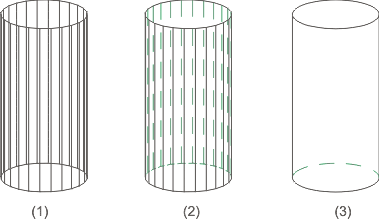

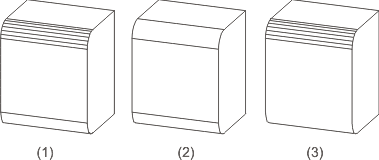

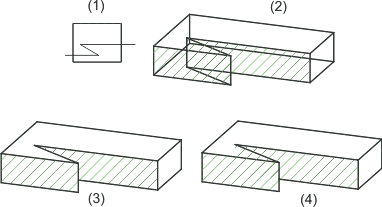

Exemple en illustration :

À savoir :

Pour les points d'ensemble et les points isolés, masquer ne s'applique toujours que sur les points existants. Si donc d'autres points isolés ou d'ensemble sont ajoutés, ces derniers seront alors visibles. Il faut d'abord réactualiser la vue dans laquelle les points isolés ou d'ensemble sont déjà paramétrés comme Masquer. Utilisez pour ce faire les fonctions sous Recalculer les vues du menu contextuel de la fonction Redessiner de la barre d'outils transparente.
Vous trouvez d'autres fonctions pour la représentation des arêtes des vues sous .

Arêtes occultées
Définit la couleur et le type de ligne des arêtes occultées.

Arêtes fictives
Surligne en couleur les arêtes fictives de la représentation Modélisation en verre et Hidden Line.

Vous avez, par ailleurs, la possibilité d'afficher/masquer n'importe quelle arête d'un élément représenté en Modélisation en verre ou en Hidden Line à l'aide de la fonction Afficher/Masquer les arêtes .

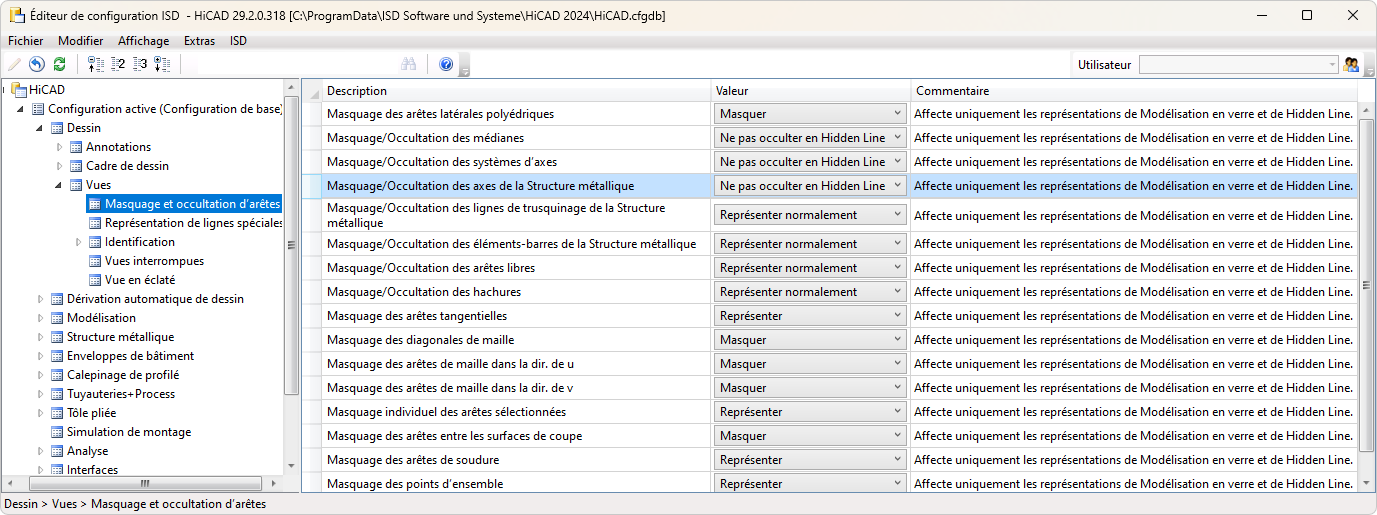

Les paramètres prédéfinis de cette fenêtre de dialogue peuvent être modifiés dans le Gestionnaire de Configuration, et ce sous Dessin > Vues > Masquage et occultation d'arêtes.
