Modifier les symboles graphiques

Cotation + Annotation 2D > Surface/Tolérances > Menu déroulant Insérer les symboles

Ce menu déroulant permet de modifier des symboles graphiques existants en activant :

Fonctions		Description
	Éditer	Permet de modifier l'apparence des symboles graphiques existants. Ouvre la fenêtre Spécifications de surface.
	Déplacer un élément	Permet de déplacer librement le symbole graphique identifié dans la zone de dessin.

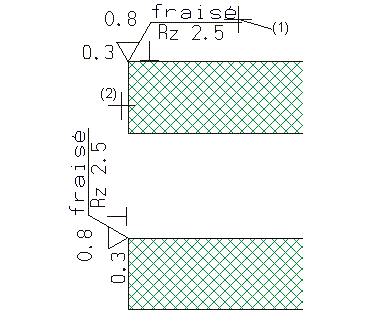

	Orientation	Permet de modifier l’orientation du symbole graphique en identifiant d’abord ce dernier, puis en identifiant la nouvelle ligne de référence. (1) Activation du symbole graphique (2) Arête de la nouvelle disposition
	Supprimer	Permet de supprimer le symbole graphique en l’identifiant.
	Paramètres	Permet de modifier les paramètres par défaut de taille, de couleur, de police et d’espacement par rapport à la ligne des nouveaux symboles graphiques.
