Éditeur de catalogue - Quoi de nouveau ?

Service Pack 2 2024 (V. 2902)

Unités et catégories d'unités de mesures

Depuis HiCAD 2023, l'Éditeur de catalogues prend en charge les Catégories d'unités (par ex. longueur, surface, volume, poids) et les Unités (par ex. mm, m, in, ft, kg) en tant que propriétés de colonne, au début cependant uniquement pour les éléments de fixation. Avec SP2, les unités ont maintenant été définies dans presque tous les catalogues, de sorte que lors de l'insertion dans HiCAD, il est désormais possible de voir dans quelle unité les pièces standardisées sont disponibles dans le catalogue.

Vous pouvez également utiliser cette option dans vos propres tableaux. Pour ce faire, cliquez avec le bouton droit de la souris sur le titre de la colonne et attribuez à la colonne la catégorie d'unité et l'unité de votre choix.

Calepinage de profilé - Nouveaux attributs système

Dans le catalogue Paramètres système, de nouveaux attributs sont disponibles dans le tableau Attributs système pour l'épaisseurs de tôle des coques intérieures et extérieures du panneau sandwich, ainsi que l'épaisseur et le matériau du noyau. Lors du calepinage de profilés issus des catalogues sous Normes d'usines > Séries > Toit Mur Façade > Profilés fermant l'espace, le contenu de la colonne correspondante est attribué à l'attribut système correspondant.

Nom de l'attribut

Désignation

Colonne

DWF_CORE_MAT

Matériau du noyau

CORE_material

DWF_T_CORE

Épaisseur du noyau

 cORE_tHICKNESS

DWF_T_IN

Épaisseur de la coque intérieure

tHICKNESS_insiDE

DWF_T_OUT

Épaisseur de la coque extérieure

Thickness_outside

Profilés ROMA

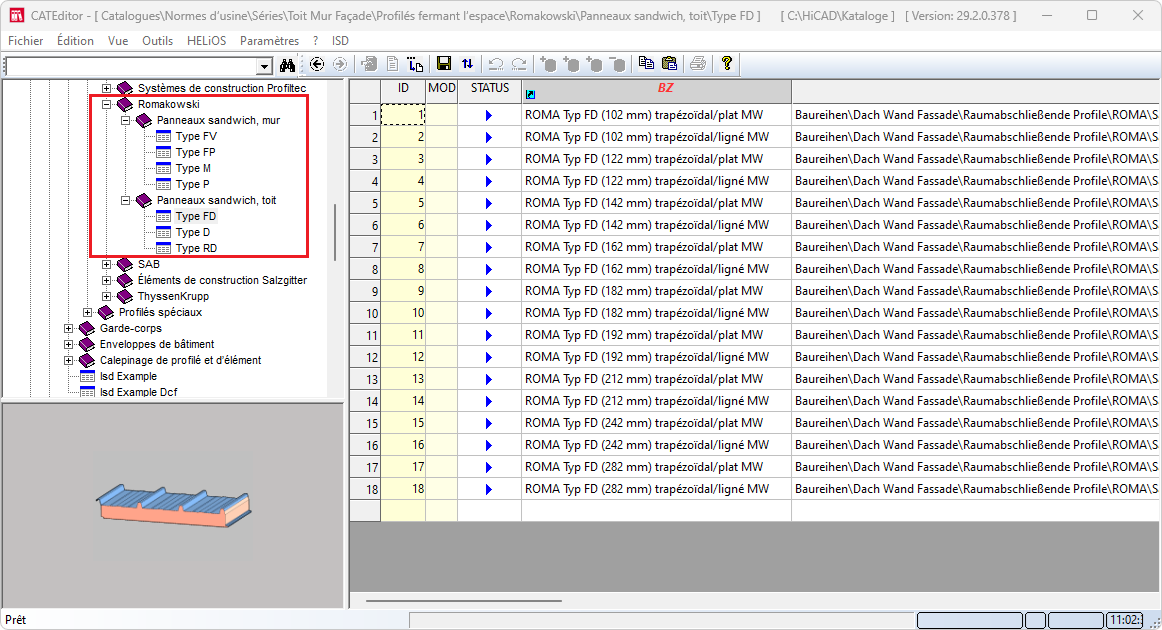

À partir de SP2, les panneaux de la société Romakowski GmbH & Co. KG sont disponibles sous Normes d'usine > Séries > Toit Mur Façade > Profilés fermant l'espace > Romakowski.

Boulonnage de la norme américaine

La fenêtre de dialogue HiCAD pour les boulonnages prend en charge, à partir du SP2, les boulonnages standards américains conformément à la norme ASME B18.2.1. Pour cela, les tableaux suivants du catalogue Éléments de fixation ont été remplacés par de nouveaux tableaux du même nom.

Vis hexagonales

  • ASTM_A193_HEAVY_HEX
  • ASTM_A307_HEAVY_HEX
  • ASTM_A325_HEAVY_HEX
  • ASTM_A354_HEAVY_HEX
  • ASTM_A354_HEX
  • ASTM_A449_HEAVY_HEX

Écrous à 6 pans

  • ASTM_A194_HEAVY_HEX_FLAT
  • ASTM_A194_HEAVY_HEX_JAM
  • ASTM_A194_HEAVY_HEX
  • ASTM_A563_HEAVY_HEX

Rondelles plates

  • ASME_B18_21_1_PW

Exemple d'un tel boulonnage standard :

Exportation NCX et repérage des perçages par friction

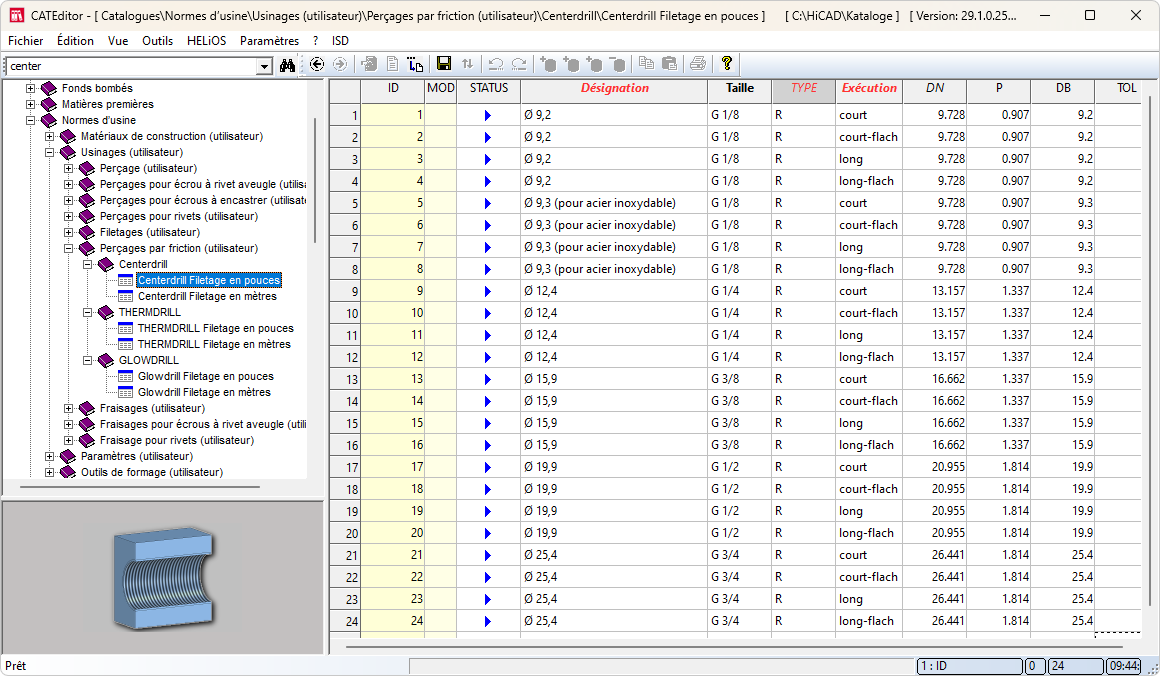

Depuis HiCAD 2024 SP1, sont disponibles dans le catalogue Normes d'usine > Usinages (utilisateur) > Perçages par friction (utilisateur) les fournisseurs suivants

avec filetage en pouces et filetage en mètres. À partir de SP2, ils sont désormais pris en compte lors de l'exportation NCX et lors du repérage.

Produits semi-finis/Profilés avec des cotes impériales

Dans le catalogue Produits semi-finis > Profilés, les tableaux avec le standard AISC ont été remplacés par des tableaux du même nom avec des cotes impériales.

Cela concerne les tableaux suivants :

Catalogue

Tableaux

Nom de fichier
Profilé en I

AISC HP (impérial)

AISC_HP-SHAPES.IPT

AISC M (impérial)

AISC_M-SHAPES.IPT

AISC S (impérial)

AISC_S-SHAPES.IPT

AISC W (impérial)

AISC_W-SHAPES.IPT
Profilé en L

AISC L-equal (impérial)

AISC_LE-SHAPES.IPT

AISC L-unequalleg (impérial)

AISC_LU-SHAPES.IPT
Profilé en T





AISC MT (impérial)

AISC_MT-SHAPES.IPT

AISC ST (impérial)

AISC_ST-SHAPES.IPT

AISC WT (impérial)

AISC_WT-SHAPES.IPT
Profilé en U



AISC C (impérial)

AISC_C-SHAPES.IPT

AISC MC (impérial)

AISC_MC-SHAPES.IPT
Profilé creux



AISC HSS RE (impérial)

AISC_HSS_RE_INCH.IPT

AISC HSS SQ (impérial)

AISC_HSS_SQ_INCH.IPT
Tubes d'acier



AISC HSS RO (impérial)

AISC_HSS_RO_INCH.IPT

AISC PIPE (impérial)

AISC_PIPES_INCH.IPT



En outre, le catalogue Normes d'usine / Produits semi-fini (utilisateur) a été complété, conformes à la norme ASTM, par les tableaux suivants :

Catalogue

Tableaux

Nom de fichier

Profilé (utilisateur) > Acier plat

FL (impérial)

ASTM_FLAT_STEEL.IPT
Tôle (utilisateur)

Tôle (impérial)

ASTM_STEEL_PLATES.IPT

Sélection du projet et du dossier

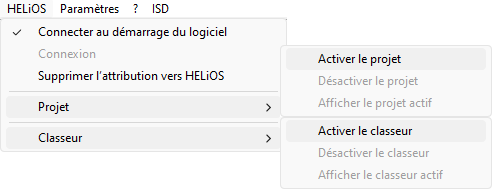

Dans la ligne de menu, il est désormais possible d'activer des projets et des classeurs sous HELiOS. Pour cela, le menu a été modifié en conséquence.

Si un projet ou un classeur est actif, le même menu permet de désactiver le projet/classeur, d'afficher le contenu du projet/classeur et d'activer un autre projet/classeur.

La barre de titre de la fenêtre de l'Éditeur de catalogues indique quel projet et quel classeur est actif.

Goujons filetés - Changement de catégorie

Dans SP2, les tableaux avec la catégorie GEWINDEBOLZEN ont été remplacés par des tableaux du même nom avec la catégorie GEWINDEBOLZEN_BEARB_. Cela concerne les tableaux suivants :

Grâce à cette modification, ces goujons filetés ont désormais la possibilité d'être modifiés dans HiCAD. Cela signifie que des goujons ayant la même entrée dans le tableau peuvent avoir des numéros de repère différents. C'est par exemple le cas lorsque deux boulons identiques sont insérés et qu'un des boulons est ensuite raccourci.

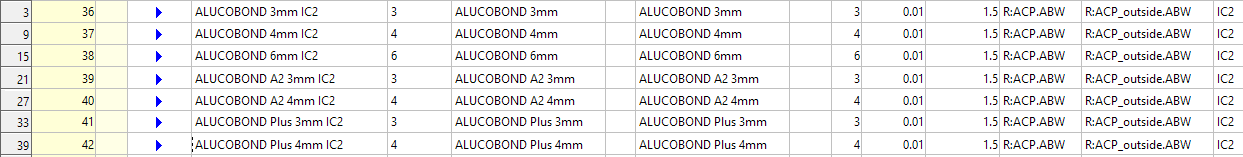

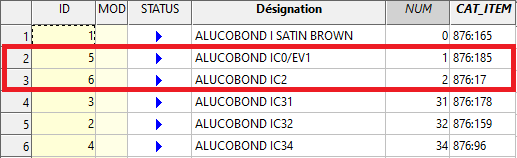

Nouvelles couleurs ALUCOBOND®

À partir de SP2, la couleur ALUCOBOND® 539 C2 Light Gold est également disponible dans les catalogues HiCAD. Cela concerne les tableaux :



De plus, de nouveaux tableaux sont disponibles :

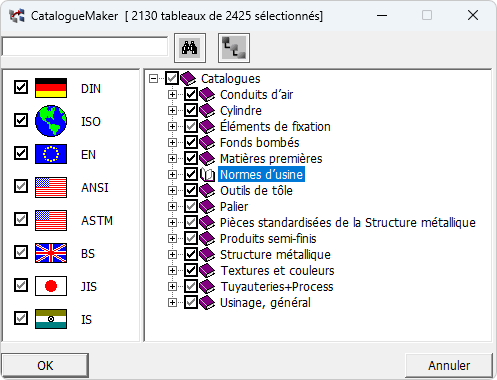

CatalogueMaker - Normes d'usine

Les tableaux issus de catalogues des Normes d'usine n'étaient jusqu'à présent pas pris en compte par CatalogueMaker. À partir de SP2, c'est le cas, c'est-à-dire que votre sélection individuelle de normes peut désormais inclure des pièces standardisées issues du catalogue Normes d'usine.

Service Pack 1 2024 (V. 2901)

Perçages par friction

Les Perçages par friction en pouces et en mètres des fournisseurs

ont été ajoutés dernièrement au catalogue Normes d'usine > Usinages (utilisateur).

Les perçages par friction peuvent être insérés dans HiCAD avec la fonction Standard 3D > Usinage normé > Percer/Fileter . Les perçages sont représentés dans HiCAD comme des perçages normaux.

Major Release 2024 (V. 2900)

Numéros d'outils dans le développé de la tôle

Lors de l'usinage de tôles, on utilise également des machines qui utilisent des outils différents pour un usinage par le haut et par le bas, par exemple des machines combinées poinçonnage-laser. Jusqu'à présent, il était possible d'utiliser différentes représentations (TOPSYMBOL / BOTTOMSYMBOL) dans la projection développée, mais il n'était pas possible d'attribuer différents numéros d'outils pour ces usinages. C'est désormais possible à partir de HiCAD 2024. Pour cela, les catalogues d'outils de formage, d'estampage et de poinçonnage ont été complétés par la colonne WZNR_BOTTOM, à laquelle il est possible d'attribuer des valeurs individuellement.

Dans le développé de la tôle, le côté de l'usinage est lu et le symbole approprié est utilisé - TOPSYMBOL ou BOTTOMSYMBOL. En même temps, les valeurs des colonnes WZNR ou WZNR_BOTTOM (selon le côté de l'usinage) sont lues et écrites au niveau du développé. Si WZNR_BOTTOM est vide, WZNR est utilisé à la place. (voir aussi Tôle - Quoi de nouveau ?).

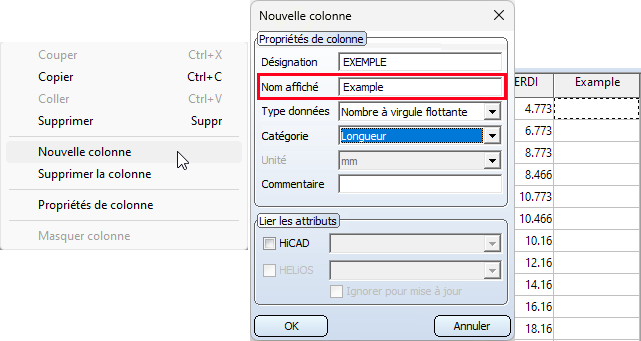

Colonnes personnalisées dans les tableaux du catalogue

Jusqu'à présent, la création de colonnes personnalisées par l'utilisateur n'était possible que pour les tableaux du catalogue Normes d'usine. À partir de HiCAD 2024, cela sera possible pour les tableaux de tous les catalogues. Pour cela, la fonction de tableau Nouvelle colonne a été complétée. Elle permet désormais de créer des colonnes personnalisées de n'importe quel type et - si on le souhaite - de les nommer de manière appropriée. Outre la désignation, qui était jusqu'à présent également utilisée comme titre de colonne, il est désormais possible d'indiquer un Nom affiché, par exemple pour les traductions. Si aucun nom d'affichage n'est indiqué, la désignation sera toujours utilisée comme en-tête de colonne.



Avec cette amélioration, les colonnes CUSTOM1 à CUSTOM9, prédéfinies jusqu'à présent (avant HiCAD 2024) à cet effet, ne sont plus nécessaires et ont été supprimées des tableaux.

À la mise à jour du catalogue, seules les colonnes CUSTOM vides sont toutefois supprimées des tableaux.

Modification des noms affichés des colonnes du tableau

Dans plusieurs catalogues ISD, des noms affichés plus explicites ont été attribués aux colonnes des tableaux, ce qui permet de reconnaître plus facilement les données concernées.

Les noms affichés suivants ont été attribués :

Désignation de la colonne

Nom affiché

BZ

Désignation

GEW

Filetage

KILO

Poids

SIZE

Taille

HGEW

Poids commercial

BZ_2004

Désignation à partir de 2004

RHO

Densité



De plus, ces noms affichés sont traduits et s'adaptent donc, par exemple, à une installation en anglais du logiciel.

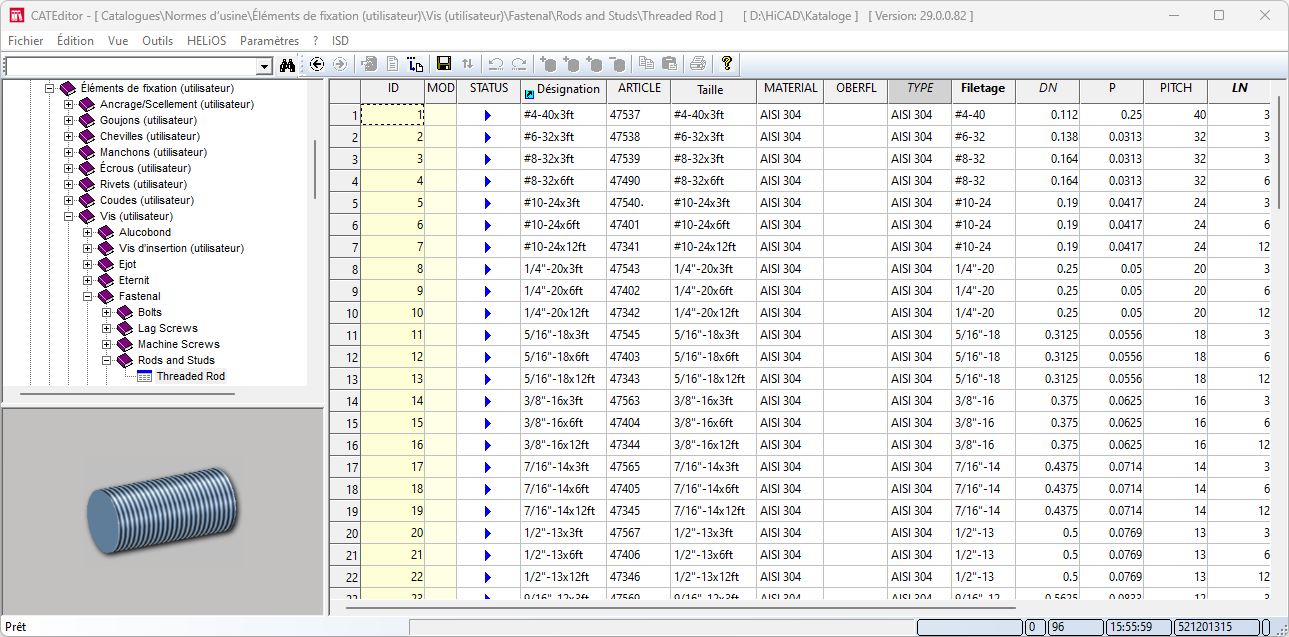

Tiges filetées Fastenal

Le catalogue Normes d'usine > Éléments de fixation (utilisateur) > Vis (utilisateur) > Fastenal a été complété de tiges filetées. Elles se trouvent sous Rods and Studs/Threaded Rods.

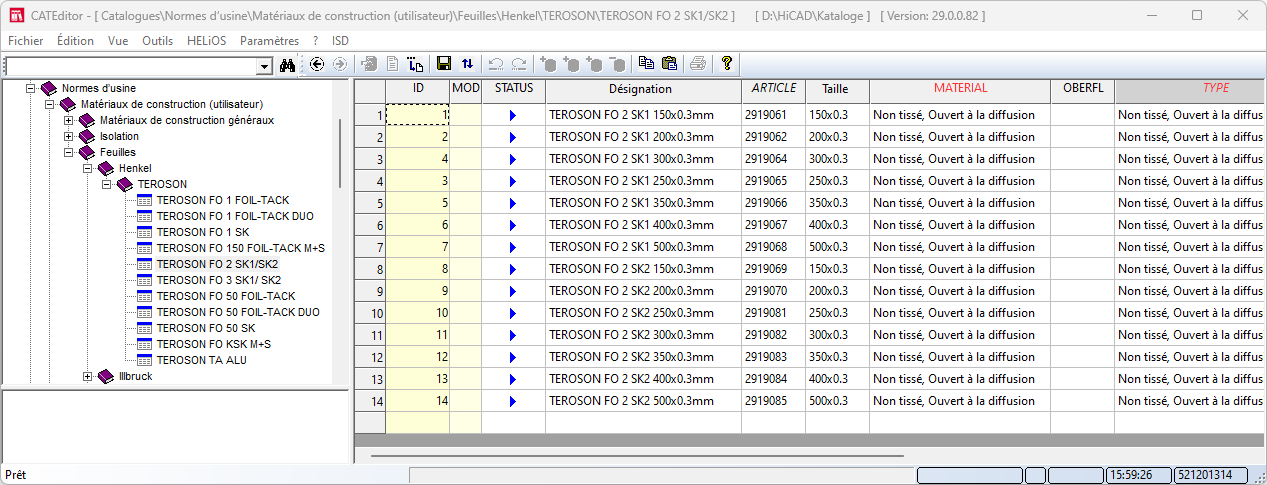

Feuilles Henkel Teroson

Le catalogue Normes d'usine > Matériaux de construction (utilisateur) > Feuilles > Henkel > TEROSON a été complété d'un tableau de feuilles d'étanchéité perméable à la vapeur pour façade : TEROSON FO2 SK1/SK2.



Tableaux personnels avec des tôles de la Structure métallique

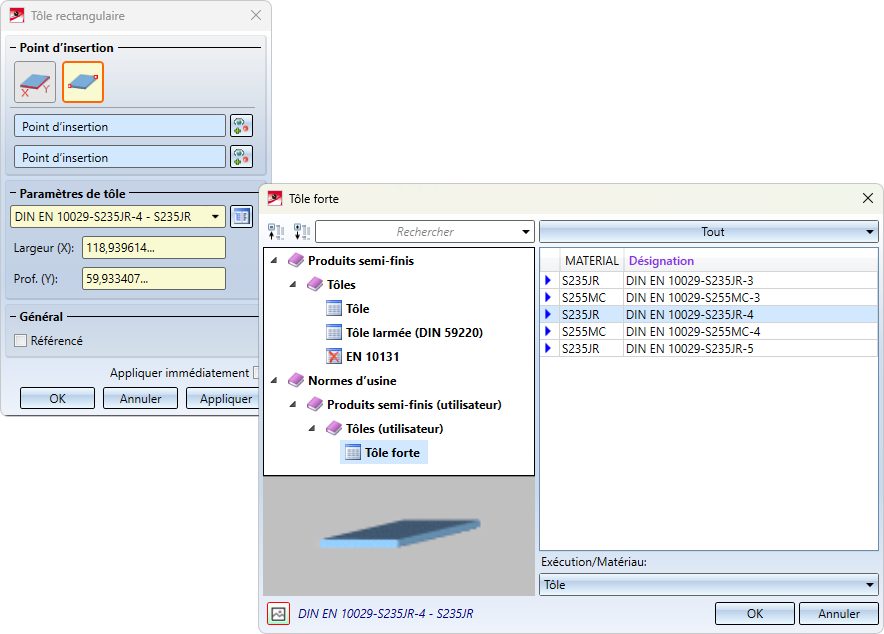

Sous Normes d'usine > Produits semi-finis (utilisateur) > Tôles (utilisateur), vous avez désormais la possibilité de créer des tableaux avec vos propres tôles du module de la Structure métallique. Ces tableaux sont ensuite proposés à la sélection dans la fonction Structure métallique > Tôle, nouvelle > Rect. (Tôle rectangulaire) .

Pour ce faire, il suffit de copier un tableau approprié du catalogue Produits semi-finis > Tôles dans le catalogue Normes d'usine > Produits semi-finis (utilisateur) > Tôles (utilisateur) et de le modifier en fonction de vos besoins.
