CatalogueMaker

CATEditor > Outils > CatalogueMaker

Grâce à cet outil, vous pouvez composer votre propre sélection de normes, qu'elles soient uniquement nationales ou en combinaison avec des normes internationales. La sélection que vous faites à l'aide du CatalogueMaker est alors prise en compte dans l'éditeur de catalogue (CATEditor) et dans HiCAD. Ceci peut s'avérer pertinent si vous avez besoin en particulier de pièces standardisées, d'usinages, ou autres. Par ce biais, vous pouvez filtrer en conséquence les pièces standardisées proposées à la sélection.

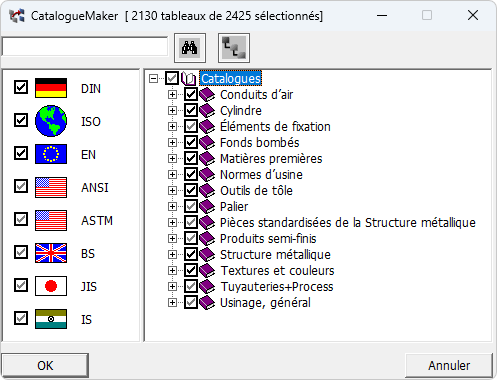

Toutes les normes existantes actuelles se trouvent dans la colonne de gauche du CatalogueMaker. La case à cocher placée devant le symbole des normes indique si ce type de norme est activé ou non. Dans la colonne de droite sont affichés le catalogue et tableaux.

Réduire / Développer une arborescence
Le symbole permet de réduire ou développer l'entrée marquée dans la structure du catalogue.



Recherche
La fonction de recherche vous permet d'effectuer une recherche de nom de catalogue et de tableau. Entrez un mot clef dans le champ de recherche, puis cliquez sur . La structure du catalogue est alors analysée à partir de l'entrée actuellement marquée pour retrouver le terme indiqué. Le terme trouvé sera surligné. Vous pouvez alors poursuivre la recherche du terme en cliquer de nouveau sur .

À savoir :

Les normes non valides ou remplacées sont identifiées par le symbole .

Exemple

Lier les tableaux avec les normes • Supprimer ou ajouter des normes
