Attributs personnalisés

Il est possible d'ajouter des colonnes supplémentaires de n'importe quel type à tous les tableaux à l'aide de la fonction Nouvelle colonne. Ces colonnes permettent d'attribuer aux parties correspondantes certains attributs HiCAD ou HELiOS ou des informations spécifiques au client.

Dans les tableaux qui sont utilisés pour la création des éléments, par exemple les tableaux sous Usinage, général, Éléments de fixation, Produits semi-finis, etc., vous trouverez des colonnes CUSTOM qui vous permettent d'attribuer des informations personnalisées aux éléments correspondants. Normalement, il y a 5 colonnes CUSTOM, sauf pour le tableau Éléments de fixation qui possède 9 colonnes CUSTOM.

Si vous insérez dans HiCAD un élément de ce tableau, la valeur de la colonne liée sera alors de ce fait reprise de l'attribut d'élément. À titre d'exemple, vous pouvez saisir dans une colonne le numéro d'article et/ou le fournisseur, ce qui aura pour conséquence à l'insertion de l'élément de reprendre la valeur pour l'attribut d'élément et ainsi de pouvoir être utilisée pour l'annotation de l'élément ou pour la nomenclature. Dans le tableau du catalogue, le symbole du lien ou sera affiché au niveau du titre de la colonne pour les colonnes liées.

Si vous souhaitez recourir à des données spécifiques au lieu des attributs HiCAD "habituels", vous pouvez alors utiliser les attributs CUSTOM1 (attribut définissable par l'utilisateur 1) et CUSTOM2 (attribut définissable par l'utilisateur 2).



Un petit exemple :

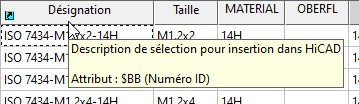

En règle générale, dans les tableaux pour Pièces standardisées/Produits semi-finis, la colonne "Desciprtion" (BZ) est lié avec l'attribut d'élément "$BB" (Numéro ID).

Admettons que vous souhaitiez modifier la configuration de sorte que

• à la place de la désignation de la norme apparaisse dans l'attribut d'élément Numéro ID ($BB) un numéro d'article personnalisé et
• que la désignation de la norme apparaisse plutôt dans l'Attribut d'élément Benennung 2 ($02),

c'est alors que l'utilisation d'un attribut CUSTOM s'avérera utile.

Vous pouvez voir comment procéder à la page suivante.
