Exemple : lien d'attribut vers les colonnes
Lors de l'insertion de pièces standardisées, la désignation standard est attribuée par défaut à l'attribut d'élément Numéro ID ($BB). Ce Numéro ID est affiché dans le masque d'attribut de la pièce standardisée, dans l'onglet Propriétés de l'ICN et également dans le masque de recherche de l'ICN.
Exemple d'une vis à tête cylindrique, DIN 6912, M20, Longueur 100
|
Numéro ID |
DIN 6912-M20x100-8.8 |
|
|
Dénomination 2 |
||
Vous souhaitez modifier la configuration de manière à ce que
- un numéro d'article personnalisé soit édité à la place de la désignation standard dans l'attribut d'élément Numéro ID ($BB) et
- la désignation standard soit éditée dans l'attribut d'élément Dénomination 2 ($02),
par exemple
|
Numéro d'article |
11220815 |
|
|
Désignation standard |
DIN 6912-M20x100-8.8 |
|
|
|
|
Veuillez procéder comme suit :
Démarrez tout d'abord l'éditeur de catalogue.
Étape 1 :
Vous devez d'abord modifier les textes des attributs d'élément $BB et $02 en conséquence.
- Ouvrez dans le catalogue Paramètres systèmes le tableau Attributs système.
- Dans la ligne avec l'entrée $BB, changez l'entrée dans les colonnes TEXT-LONG et TEXT-SHORT de Numéro ID en Numéro d'article.
- Dans la ligne avec l'entrée $02, changez l'entrée dans les colonnes TEXT-LONG et TEXT-SHORT de Dénomination 2 en Désignation standard.
- Enregistrez le tableau Attributs système.
Résultat pour l'exemple précédent :
|
Numéro d'article |
DIN 6912-M20x100-8.8 |
|
|
Désignation standard |
|
|
|
|
|
Étape 2 :
Il faut encore spécifier les points suivants :
- la désignation standard ne doit pas être liée à l'attribut Numéro ID ($BB) mais être attribuée à Dénomination 2 ($02).
- une colonne doit être prévue pour le numéro d'article personnalisé qui doit être liée à l'attribut Numéro ID $BB.
Dans notre exemple, nous avons sélectionné les Vis à tête cylindrique, DIN 6912 du catalogue Éléments de fixation.
- Ouvrez le tableau.
- Cliquez avec le bouton droit de la souris sur le titre de la colonne Désignation.
- Sélectionnez la fonction Propriétés de colonne.
- Dans la liste de choix des Attributs HiCAD, sélectionnez à la place de $BB l'attribut $02.
- Mettez fin à la fonction par OK.
- Créez une nouvelle colonne pour le numéro d'article personnalisé, par ex. Custom1 .

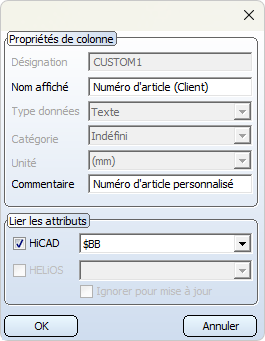

- Sélectionnez la fonction Propriétés de colonne et saisissez les paramètres suivants :
- Mettez fin à la fonction par OK.
- Saisissez maintenant, par exemple pour la vis avec la désignation DIN 6912-M20x100-8.8, le numéro d'article requis dans la nouvelle colonne, par exemple 11220815.
- Enregistrez le tableau.
HiCAD affiche maintenant le numéro d'article au lieu du Numéro ID et la désignation standard au lieu de la Dénomination 2.
|
Numéro d'article |
11220815 |
|
|
Désignation standard |
DIN 6912-M20x100-8.8 |
