Cadre de dessin et cartouche

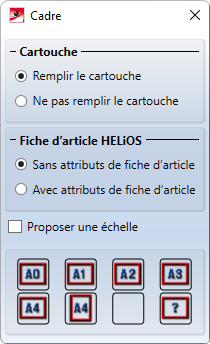

Ajouter un cadre de dessin
Scène > Insérer un élément > Ajouter un cadre de dessin
Lors de l'ajout d'un cadre de dessin dans HiCAD, vous avez la possibilité de reporter les données de la fiche d’article dans le cartouche.
Utilisez pour cela la fonction Ajouter un cadre de dessin (dans Scène > Insérer un élément).
Si vous travaillez avec le gestionnaire de fiche d’article, veillez, lors de la sélection du cadre de dessin, à ce que celui-ci soit également configuré pour l'édition automatique des attributs de la fiche d'article. Pour les cadres de dessin standard, il s'agit de tous les cadres dont le nom se termine par _TS. Contrôlez dans le champ de saisie les entrées automatiquement remplies pour les données du projet, de la fiche d'article et du document.
Veuillez lire les informations détaillées sur Cadre de dessin et cartouche dans la section Bases et Généralités de HiCAD.
Actualiser le cartouche (HELiOS)
Fonctions HELiOS PDM pour scène active > Actualiser le cartouche
Si vous avez apporté des modifications au cartouche du cadre de dessin, vous pouvez utiliser cette fonction pour Actualiser le cartouche. Cela peut concerner, par exemple, des modifications apportées à la fiche du document ou des attributs d'article qui ont été insérés dans le cadre de dessin, ainsi que des modifications dans la fiche d’élément.
Si une fiche d'article est subordonnée à un document, le cartouche dans la visionneuse intégrée à HELiOS (Viewer) est également mise à jour pour les informations de la fiche d'article (par ex. la validation du workflow). Si le document est lié plusieurs fois à des fiches d'articles, il n'y a pas de mise à jour automatique.
