Charger/Enregistrer/Fermer une variante
Charger une variante

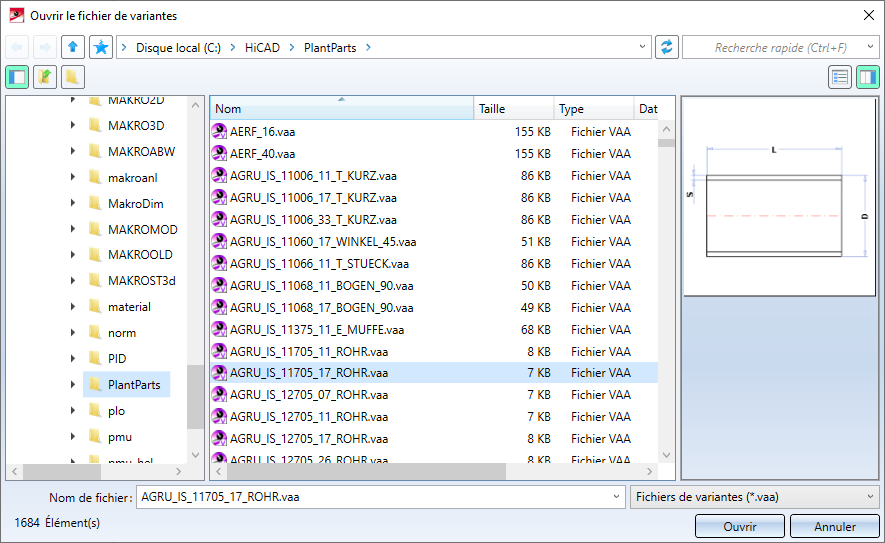

Vous pouvez sélectionner un fichier de variante (VAA, VAD) à l'aide du système de fichier Windows. Sélectionnez pour ce faire, dans la liste de choix Sélection, l'entrée via système de fichier, puis cliquez sur le bouton Ouvrir ou Dérivation, nouv.. S'ouvre alors la fenêtre standard servant à ouvrir un fichier de variante.
Le répertoire par défaut est défini par le chemin du répertoire sous le point 6: du fichier FILEGRUP.DAT (le nom du sous-répertoire est normalement PlantParts).

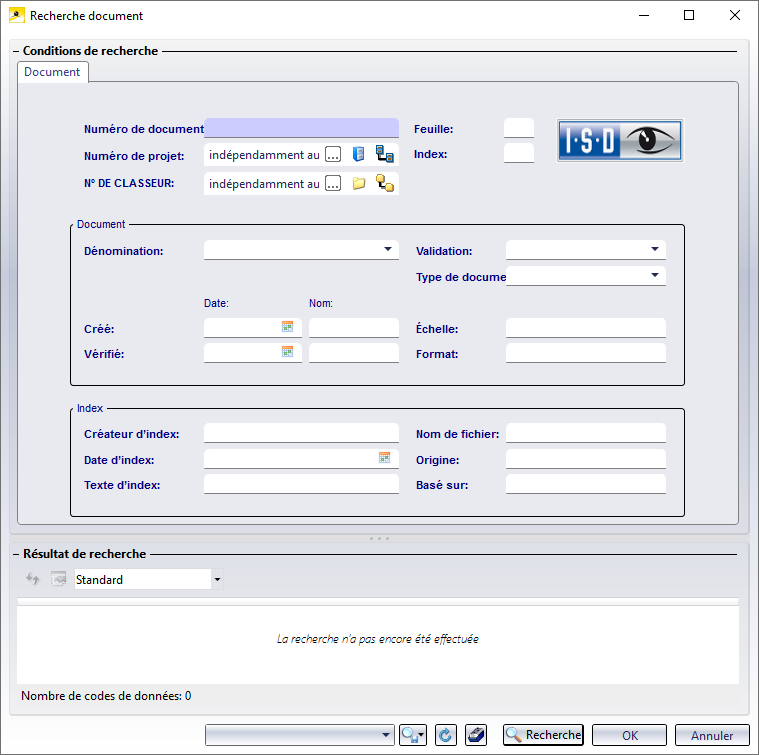

Vous pouvez également sélectionner un fichier d'archive (VAA) à l'aide de HELiOS. Sélectionnez pour ce faire, dans la liste de choix Sélection, l'entrée avec base de données, via fiche de document ou avec base de données, via fiche d'article, puis sur le bouton Ouvrir ou Dérivation, nouv.. S'ouvre alors le masque de recherche HELiOS. Le fichier d'archive sélectionné doit se trouver dans HELiOS Vault Server, si ce dernier est actif.
Si le fichier de la variante que vous voulez charger ne contient pas d'informations sur la langue (cela s'applique, par exemple, aux variantes générales de Feature ou aux fichiers VAD), l'identifiant de langue qui a été saisi pour HiCAD dans le Registry sera appliqué à cette variante. Sinon, l'identifiant de langue qui a été attribué à cette variante sera utilisé. Si plusieurs identifiants de langue ont été attribués, le premier identifiant de langue détecté sera utilisé. L'identifiant de la langue est indiqué dans le champ Langue.
Si vous souhaitez attribuer d'autres langues à une variante, utilisez la fonction Langue
.
Vous trouverez une description détaillée de la fenêtre de dialogue Ouvrir un fichier de variante à la page Fenêtre pour charger ou sauvegarder des fichiers des bases de l'Aide en ligne.
Enregistrer une variante
Cliquez sur le bouton Enregistrer pour sauvegarder le fichier de variantes. Bien qu'il soit possible de charger des fichiers VAD, tous les fichiers seront toujours enregistrés en tant que fichiers VAA. Dans ce cas, une mise à jour interne du format VAD au format VAA sera effectuée. Sauvegarder au format de fichier VAD n'est plus possible.
Les fichiers VAA qui sont chargés depuis le HELiOS Vault Server seront également enregistrés directement dans HELiOS Vault Server.
Veuillez noter que le répertoire PlantParts est réservé aux pièces de Tuyauteries+Process. Par conséquent, veuillez ne pas sauvegarder de variantes générales dans ce répertoire, car leur structure diffère de celle des fichiers VAA de Tuyauteries+Process !

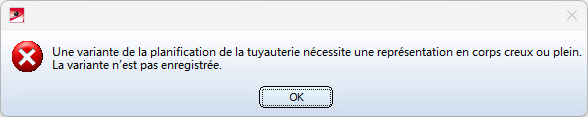

Si vous avez sélectionné un secteur Tuyauteries+Process (Tuyauteries+Process standard ou Conduits d'air), il n'est pas possible d'enregistrer les variantes qui ne présentent ni une représentation en corps creux ni une représentation en corps plein. Dans ce cas, un message d'erreur apparaît.
Fermer une variante
Utilisez cette fonction pour fermer une variante. L'éditeur de variantes reste ouvert.
Si vous avez appliqué des modifications à la variante actuellement chargée, il vous sera demandé si vous souhaitez enregistrer les modifications avant de fermer la variante.
L'utilisation de la fonction Fermer est utile si vous souhaitez insérer une variante dans HiCAD, ce qui n'est possible que si la variante n'est pas ouverte dans l'éditeur de variantes.
