Insérer un profilé de série

Charpente métallique > Nouveau

Pour insérer une figure 2D de série comme profilé 3D de série, vous disposez sous Charpente métallique 3D > Nouveau des fonctions suivantes :

	Insérer une série, via le catalogue Charge des profilés de série depuis le catalogue Normes d'usine > Séries.
	Insérer une série, via l'explorateur Charge des éléments 2D enregistrés localement, sans base de données.
	Insérer une série, via une fiche de document de la BD Charge des éléments 2D à partir d'une fiche de document de votre création depuis la base de données.
	Insérer une série, via une fiche d'article de la BD Charge des éléments 2D à partir d'une fiche d'article de votre création depuis la base de données.

Vous trouvez sous les mêmes fonctions destinées aux éléments secondaires.

1. Activez la fonction de votre choix.
2. Sélectionnez ensuite le fichier correspondant.
3. Pour insérer le profilé de série, vous disposez des mêmes options d'insertion que pour les profilés normalisés.

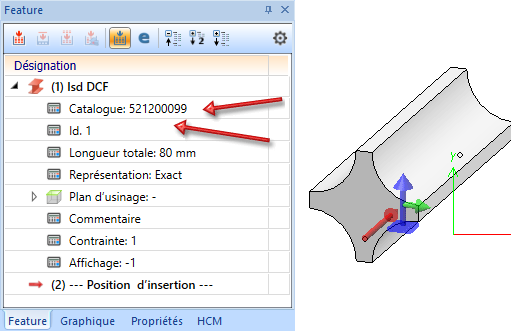

À l'insertion de profilés de série via le catalogue HiCAD, l'ID du tableau et l'ID du lot de données seront répertoriés dans l'historique de Feature. En cas de changement de ces IDs dans l'historique de Feature et qu'un recalcul du Feature est ensuite opéré, de nouveaux corps correspondant aux IDs indiqués seront alors créés. À la place des IDs, il est également possible d'utiliser des noms de variables, ce qui permettra alors de paramétrer dans le Feature les profilés de série.

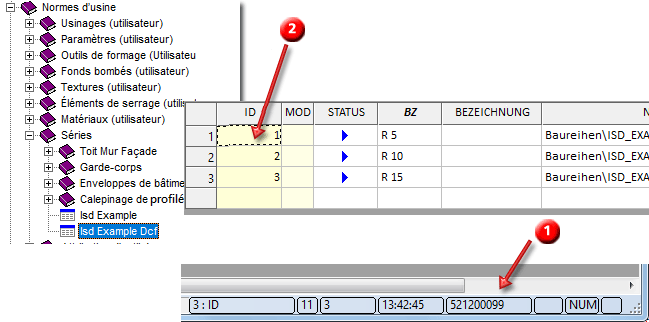

Les identifiants ID de lot de données (1) et ID du tableau (2) se trouvent dans l'éditeur de catalogue à partir du moment où le tableau correspondant aura été sélectionné.

Nota bene :

• Les profilés de série, de même que les éléments principaux, reprennent toutes les propriétés, la pertinence pour la nomenclature y compris, de la coupe transversale 2D de série créée. À l'insertion d'un profilé de série, le matériau attribué au profilé sera celui correspondant à la coupe transversale 2D de série qui lui aura été attribué au moment de son enregistrement. Si les profilés de série doivent être disponibles à leur insertion dans différents matériaux, utilisez alors l'option des Profilés d'usine.
• Pour les profilés de série que vous chargez à partir du catalogue Normes d'usine > Séries, les colonnes CUSTOM1 et CUSTOM2 personnalisées seront également prises en compte. Celles-ci pourront être par exemple utilisées pour une connexion au ERP (Resource Management Systeme).
• Vous retrouvez d'autres informations concernant les catalogues dans l'aide en ligne de l'Éditeur de catalogue HiCAD (CATEDITOR.EXE dans le répertoire EXE de HiCAD).

Série (CM 3D) • Insérer des profilés (CM 3D) • Profilés s'usine (CM 3D) • Fonctions de la Charpente métallique • Enregistrer une coupe transv. de série comme él. de catalogue • Coupe transv. de série, Allouer des attributs
