Charger un fichier DXF/DWG 2D

Scène > Nouveau/Ouvrir > Ouvrir > Importation 2D

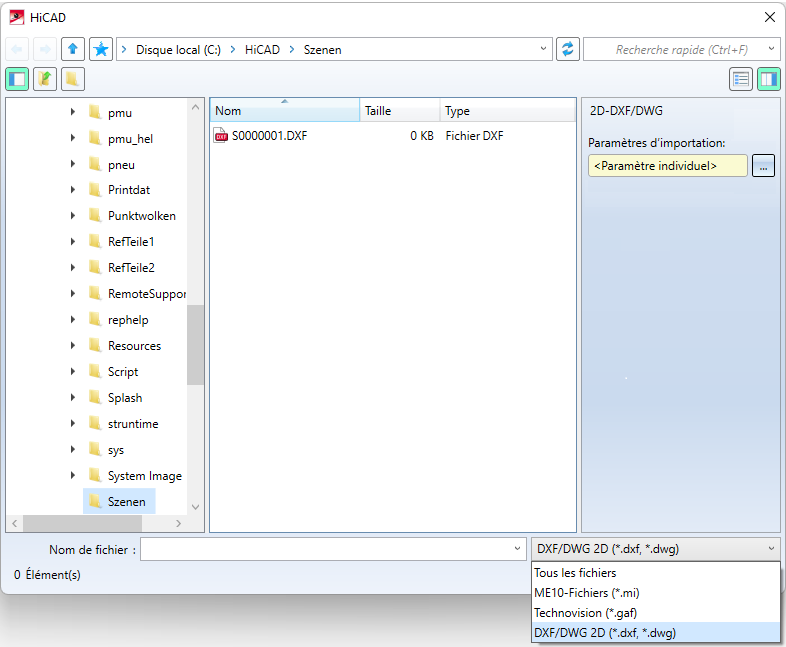

Pour charger des fichiers DXF/DWG, cliquez sur Scène > Nouveau/Ouvrir > Ouvrir > Importation 2D et sélectionnez dans la fenêtre de sélection qui s'ouvre le type de fichier DXF/DWG 2D (*.dxf, *dwg) dans le menu déroulant à droite du Nom de fichier.

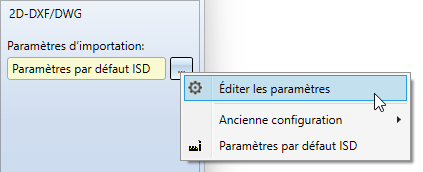

Sous Paramètres d'importation à droite de la fenêtre, vous pouvez exécuter ou rééditer une configuration d'importation correspondante.

Les Paramètres par défaut ISD correspondent à l'état de livraison de la configuration d'importation.

Si la configuration d'importation a été modifiée par l'utilisateur, cela est indiqué dans le champ par <Paramètres individuel> .

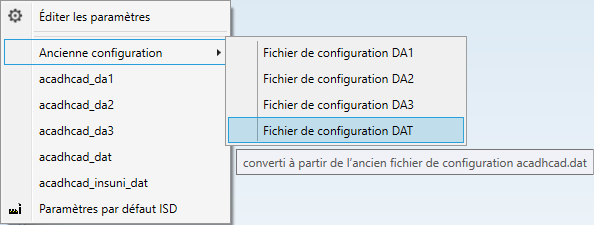

Dans le sous-menu déroulant Ancienne configuration vous trouverez des conversions de fichiers de configuration d'anciennes versions de HiCAD à sélectionner. L'info-bulle vous donne de plus amples informations à ce sujet.



Après avoir sélectionné un fichier correspondant et confirmé par OKles fichiers DXF/DWG sont chargés en tenant compte de leurs paramètres d'importation.



À savoir :

• Les fichiers DXF et DWG peuvent également être transférés dans HiCAD par glisser-déposer, par exemple à partir de l'explorateur.
• Les "dxf polyface mesh entities" ne peuvent pas être lus via l'interface DXF/DWG 3D .
• Si les annotations apparaissent trop grandes après l'importation, sélectionnez Cotation+Annotation 2D > Modifier > Déplacer pour accéder à un menu avec des fonctions pour Mettre à l'échelle la taille des annotations.
• Si un fichier DXF contient des fichiers d'images Bitmap, les noms et chemins d'accès des fichiers correspondants seront enregistrés dans le fichier log \temp\acadhcad.log.
• Les fichiers DXF/DWG peuvent également être chargés via le Centre de démarrage HiCAD.
