Configurer pour la première fois la dérivation de dessin
Pour configurer pour la première fois la dérivation de dessin spécifique au calepinage de profilé, suivez les étapes suivantes :
Ouvrez l’éditeur de configuration, puis allez dans la rubrique Calepinage de profilé > Repérage de commande. Activez l’attribution des numéros de repère de commande en cochant l’option Appliquer le repérage de commande. Vous pouvez également profiter de l’occasion pour contrôler et modifier les Options d’attribution de repérage de commande.

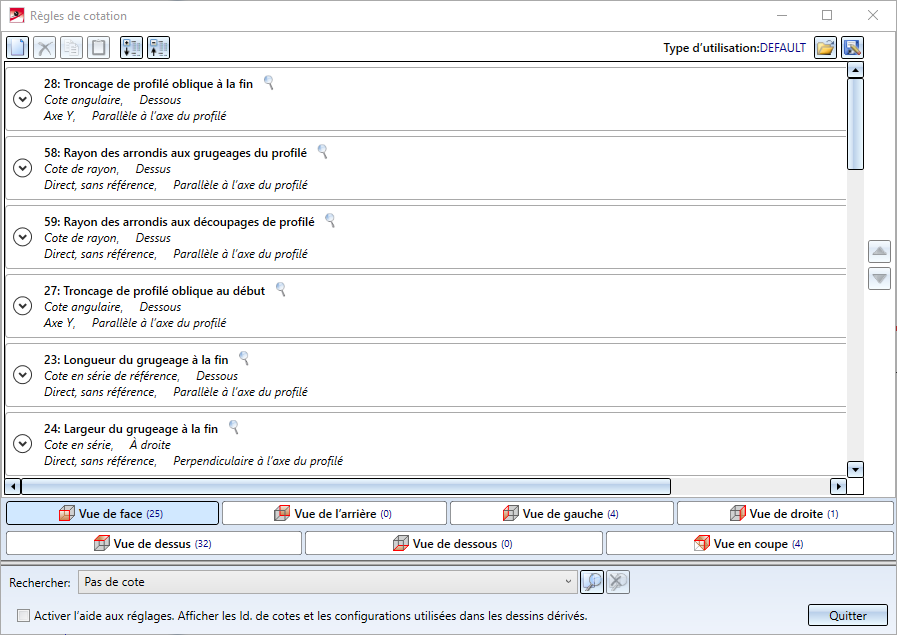

Exécutez la fonction Scène > Repérer/Détailler > Dériver > Règles de cotation > Règles relatives à la cotation automatique dans les dessins dérivés
.

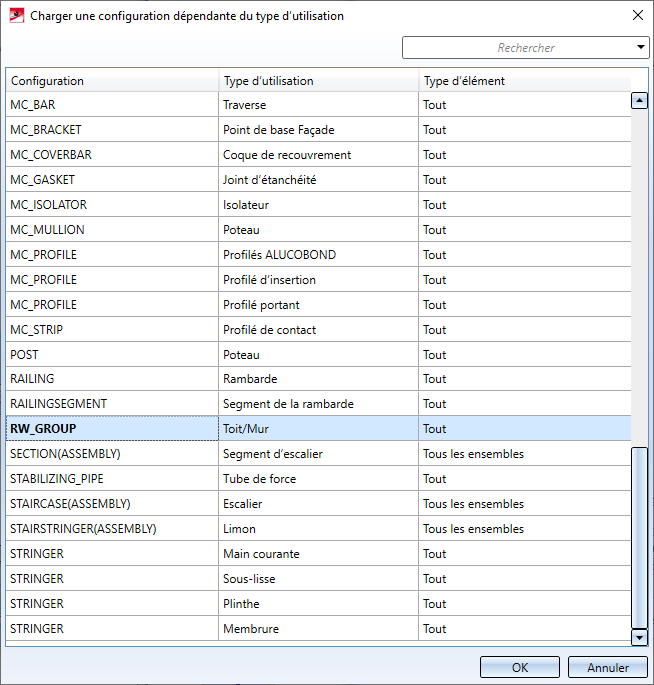

En haut à droite, cliquez sur l’option Charger une configuration dépendante du type d’utilisation
.Choisissez la configuration RW_GROUP.
Cliquez sur Nouveau

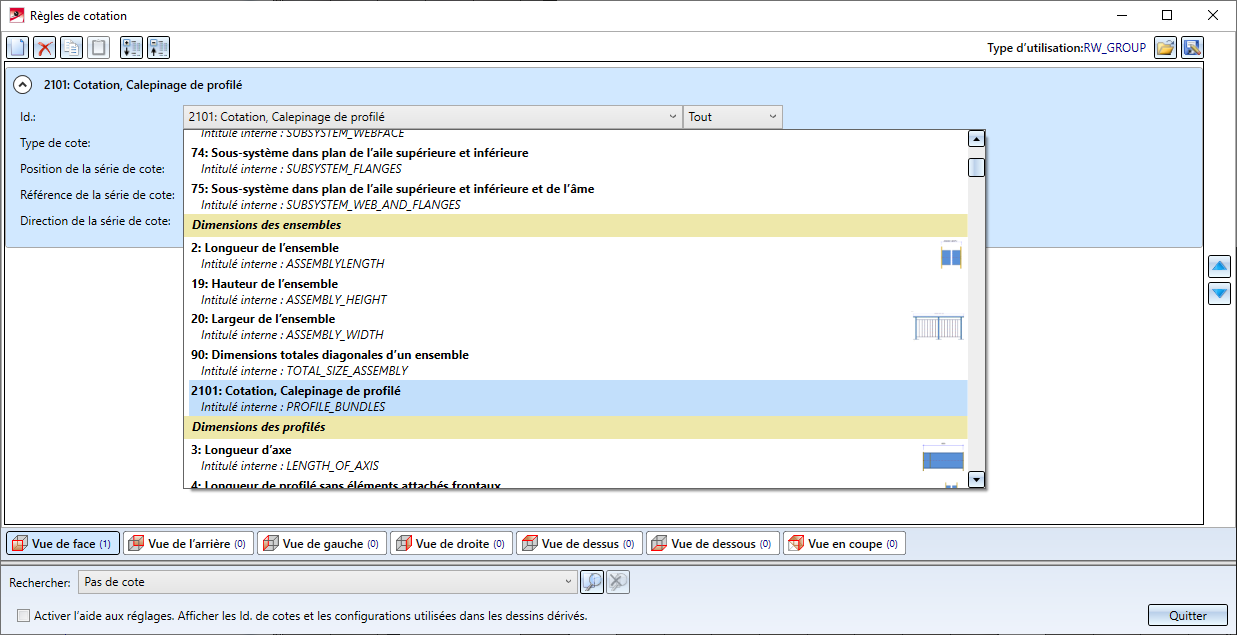

.Dans l’entrée nouvellement créée, sélectionnez l’identifiant 2101: Cotation, Calepinage de profilé de la section Dimensions des ensembles.
Cliquez sur Quitter. Dans la fenêtre de confirmation qui s’affiche, cliquez sur Oui pour enregistrer les modifications. Sélectionnez ensuite la configuration RW_GROUP.
Vous pouvez maintenant procéder à la création d’une dérivation de dessin. Vous n’avez besoin de compléter cette procédure qu’une seule fois.
