HiCAD GUI-Creator - Boutons radio

Les boutons radio sont de petits cercles ordonnés les uns en dessous des autres. Ils précèdent de brefs textes descriptifs. Les cercles peuvent avoir deux status : non sélectionnés (vides) et sélectionnés (avec un point au centre). Parmi plusieurs boutons radios, un seul peut être activé. Dès qu'un bouton radio est sélectionné, tout éventuelle sélection d'un autre bouton radio du même groupe est supprimée.

L'objet GUI RadioButtons représente un groupe de boutons radio. Chaque bouton est une sous-entrée dans la structure.

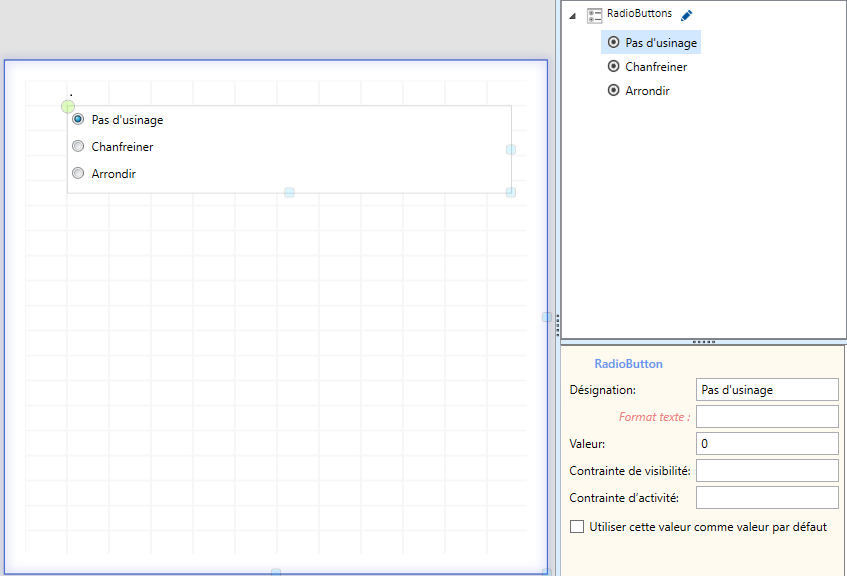

Exemple

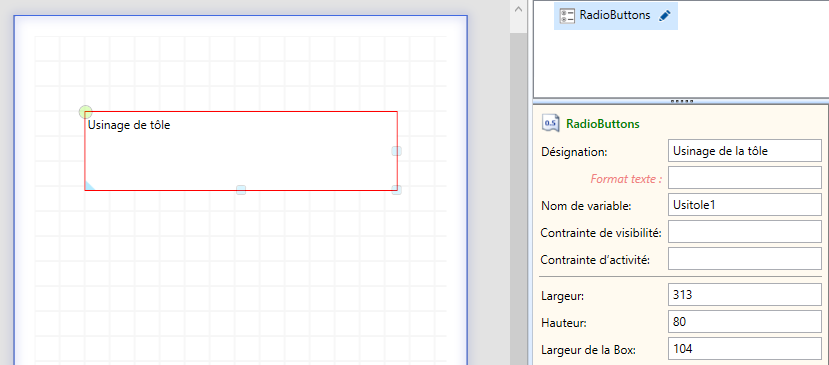

Paramètres Boutons radio	Paramètres sous-entrées
Désignation Format texte Nom de variable Contrainte de visibilité Contrainte d'activité Largeur Hauteur	Désignation Format texte Valeur Contrainte de visibilité Utiliser cette valeur comme valeur par défaut

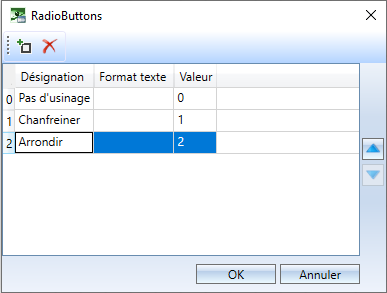

Cliquez sur le symbole Modifier dans la structure en arborescence pour modifier le groupe RadioButtons. Auquel cas, vous pouvez insérer, supprimer des boutons ou encore les définir à nouveau, par exemple :

À l'insertion d'une nouvelle ligne, les entrées sont numérotées automatiquement dans la colonne Valeur.



Exemple



Concernant les sous-entrées, vous pouvez déterminer le bouton radio comme paramètre par défaut au lancement du dialogue en activant la case Utiliser cette valeur comme valeur par défaut.
