Créer des éléments de catalogue HiCAD

En principe, chaque élément du catalogue HiCAD avec une surface de base planaire peut être utilisé pour le calepinage d'élément. Cependant, pour cela, les éléments du catalogue doivent répondre aux exigences du calepinage d'élément. Cela signifie :

• L'élément a dû s'être vu attribuer au minimum les variables i_l et i_h.
• Un système de coordonnées d'insertion doit lui avoir été défini.
• L'élément doit être stocké dans le catalogue Normes d'usine > Planification de calepinage : éléments et usinages > Calepinage d'élément > Éléments de calepinage.



Nous prendrons pour illustrer l'utilisation des éléments de catalogue existants pour le calepinage d'élément l'exemple d'un caillebotis rectangulaire (DIN 24537).

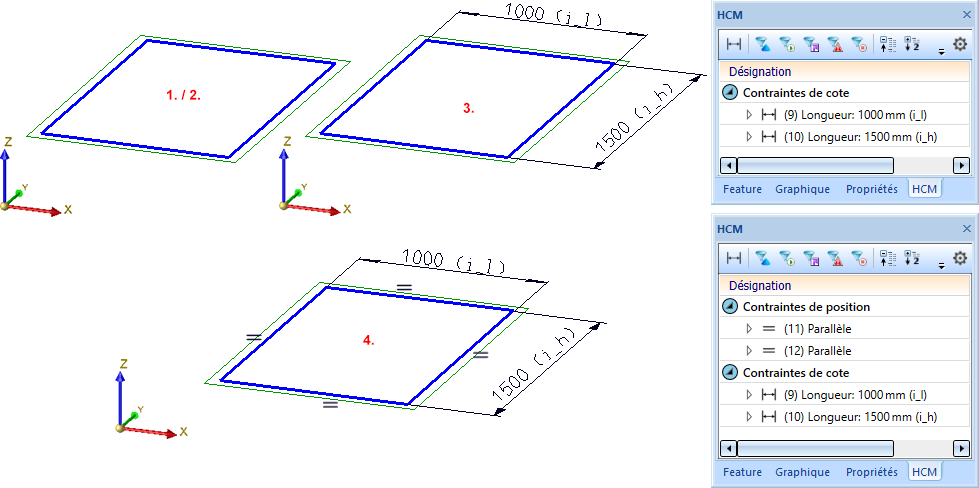

Étape 1 : Insertion et paramétrage de l'esquisse du caillebotis

Nous créons tout d'abord une esquisse à partir de laquelle le caillebotis sera dérivé.

1. Créez une nouvelle esquisse avec la fonction Esquisse > Nouveau > Esquisse .
2. Dessinez un rectangle avec la fonction Esquisse > Dessiner > Rectangle , par ex. largeur de 1000, hauteur de 1500.
3. Attribuez les contraintes de cote pour la largeur et la hauteur avec la fonction Esquisse > HCM > Cotation intelligente et sélectionnez ensuite les lignes. Les variables i_l et i_h peuvent être attribuées ici directement.
4. Attribuez les contraintes de parallélisme pour les arêtes gauche et droite ainsi qu'inférieure et supérieure de l'esquisse avec la fonction Esquisse > HCM > Orientation parallèle des arêtes, des surfaces . La modélisation HCM de l'esquisse est maintenant définie.

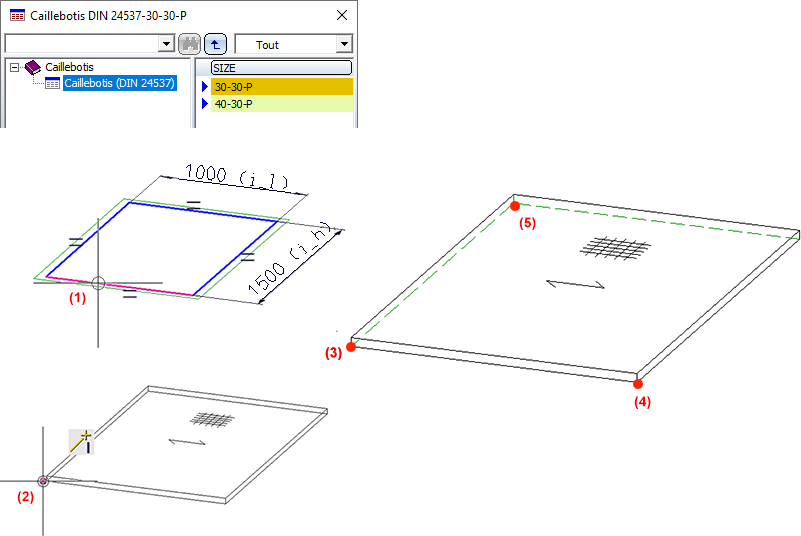

Étape 2 : Insertion du caillebotis et définition du système de coordonnées d'insertion

1. Construisez le caillebotis avec la fonction Charpente métallique > Tôle, nouvelle > Caill. .

• Caillebotis ( DIN 24537), 30-30-P,
• Sélection de l'esquisse,
• L'orientation de la barre porteuse est l'arête inférieure (1),
• Le point d'appui est le coin inférieur gauche (2) de l'aperçu du caillebotis,
• Comme point d'appui sur la scène, sélectionnez l'origine absolue A 0 0 0.

2. Définition du système de coordonnées d'insertion avec la fonction Scène > Divers > SC universel > Définir le SC d'insertion

• Nouvelle origine : coin inférieur gauche (3) de la surface de base du caillebotis,
• Point sur l'axe X : coin inférieur droit (4) de la surface de base du caillebotis,
• Point sur l'axe Y : coin supérieur gauche (5) de la surface de base du caillebotis.



Étape 3 : Sauvegarder le caillebotis dans le catalogue Éléments de calepinage

Pour enregistrer le caillebotis dans le catalogue, recourez à la fonction Calepinage d'élément > Sauvegarder la variante pour le calepinage d'élément dans la fenêtre d'ancrage Fonctions bâtiment.

• Le dossier KATALOGE de HiCAD contient tout d'abord dans Werksnormen\Elementverlegung\Example (soit Normes d'usine > Calepinage d'élément > Exemple) les fichiers
• GITTERROST.KRA et
• GITTERROST.CSV.
• La variante Caillebotis est maintenant disponible dans le tableau ISD Example et peut être utilisée pour le calepinage d'élément, par exemple sur une esquisse dessinée.

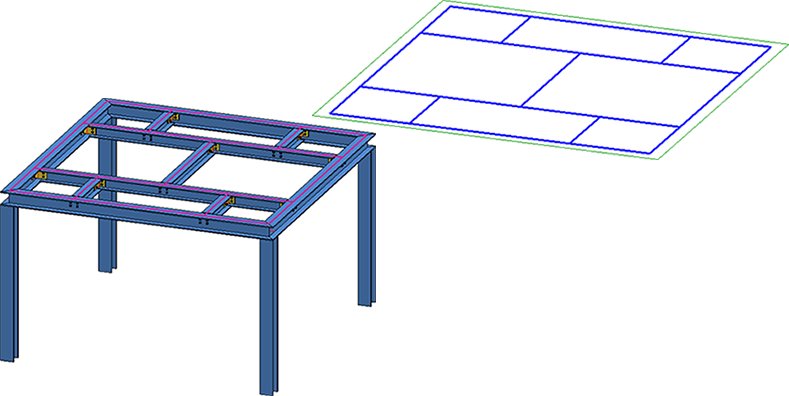

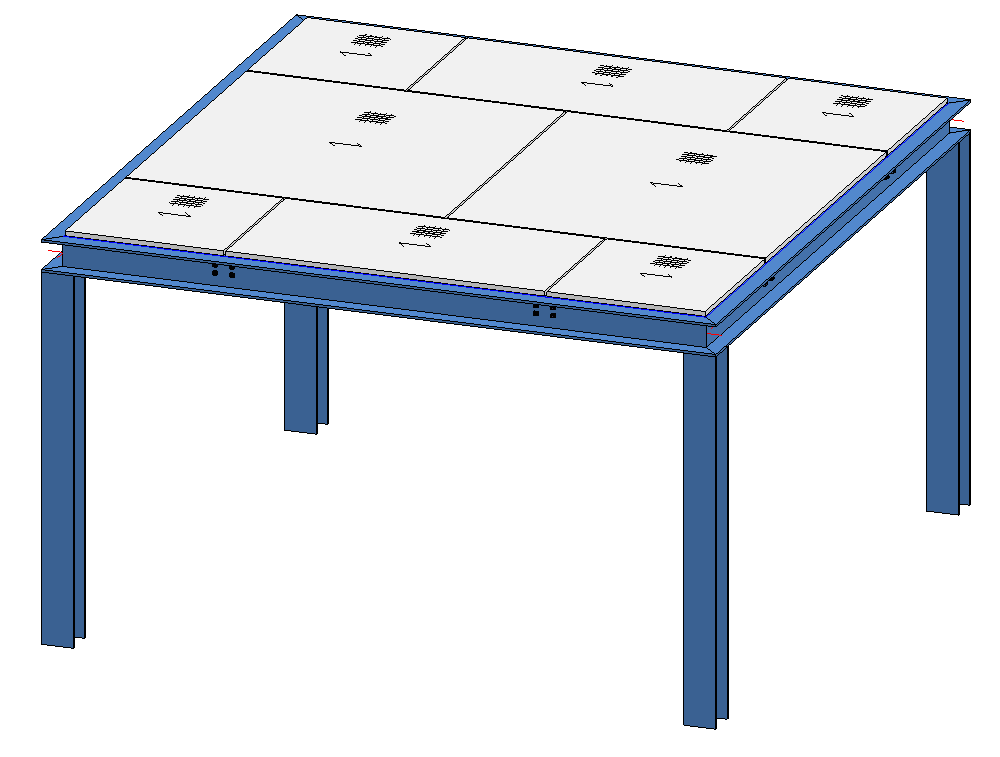

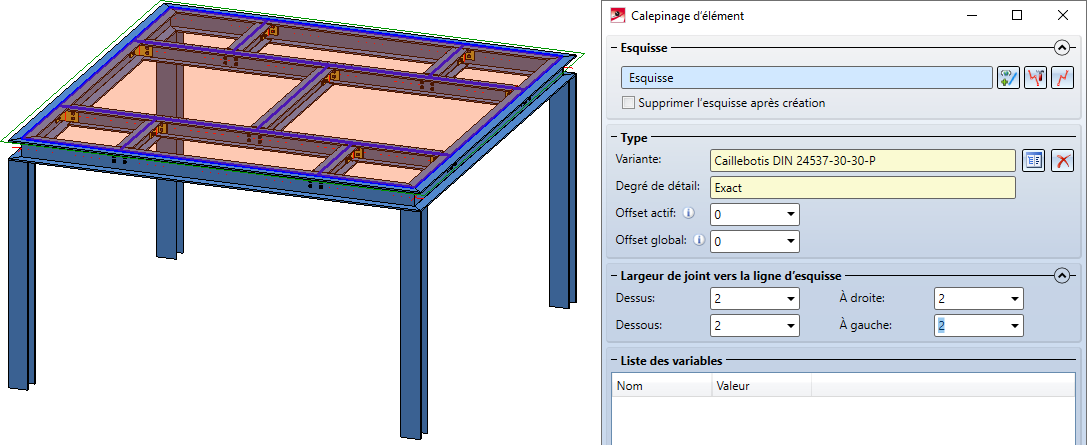

Le caillebotis ne peut être utilisé que pour le calepinage d'élément. À titre d'exemple, le caillebotis sera posé sur une plateforme. La surface de calepinage est représentée par l'esquisse en illustration ci-dessous.





De la même façon, vous pouvez utiliser d'autres éléments du catalogue, par exemple des éléments de verre. Par exemple, vous pouvez poser, à partir de notre Exemple pratique, des éléments de verre sur les zones de calepinage d'une esquisse de façade.
