Perçage modèle
HiCAD dispose d'une bibliothèque avec des perçages modèles (par ex.des agrafes) qui peuvent être complétés à tout moment par d'autres avec
- les éléments 2D paramétrés avec le 2D HCM (format de fichier .DCF) (cf. l'exemple) ou
- les esquisses planaires paramétrées avec les Esquisses HCM (format de fichier .KRA).
L'insertion dans l'élément de tôle se fait par la fonction 3D Perçage modèle (voir également Perçage modèle dans la rubrique 3D)
- Activez tout d'abord le rabat de tôle qui doit être usinée puis la fonction.
Si vous souhaitez poinçonner en même temps plusieurs rabats d'un élément principal en tôle, activez alors l'élément principal en tôle.
Après avoir choisi votre fonction, la fenêtre de dialogue Paramètres s'affiche.
- Cochez les cases correspondantes et quittez les Paramètres par OK.
Cochez Illimité pour l'usinage de plusieurs rabats.
- Déterminez, en fonction du paramètre précédent, un plan d'usinage.
La fenêtre de sélection avec les divers modèles de perçage s'ouvre. La sélection est présentée, comme on en a l'habitude avec Windows, en arborescence.
- Sélectionnez d'abord le modèle puis les dimensions.
- Confirmez les données par OK.
Vous pouvez maintenant insérer individuellement l'outil ou composer un groupe grâce au menu Grille qui est apparu.
- Sélectionnez la grille d'insertion et déterminez, si besoin, les paramètres nécessaires.
- Positionnez votre outil à l'aide des options de point.
La tôle est maintenant usinée. Vous pouvez encore maintenant insérer l'outil une nouvelle fois. Ou sinon, vous avez encore la possibilité d'activer un nouveau menu contextuel par un clic droit de la souris avant de déterminer une nouvelle position d'insertion. Au moyen des fonctions de ce menu, vous pouvez modifier, entre autres, la direction d'insertion du modèle. Un clic sur la molette met fin à la fonction.

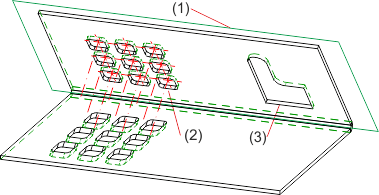

(1) Plan d'usinage
(2) Élément de tôle complet poinçonné (illimité)
(3) Perçage modèle "Agrafe" jusqu'à la prochaine surface

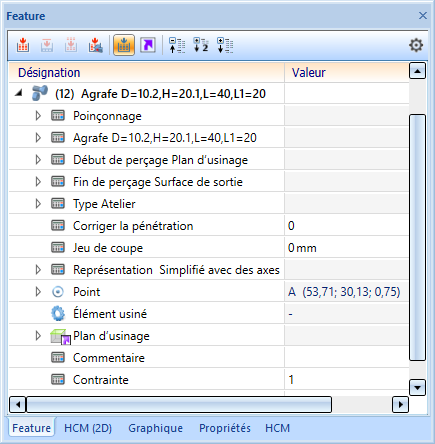

Le perçage modèle est intégré dans l'historique du Feature de l'élément de tôle et peut être modifié par un double-clic sur l'entrée "Agrafe".
