Fermer un coin, intérieur
> Joint : Arête intérieure, à fleur
Usinage d'angle/onglet dans une tôle > Mode : Fermer coin, clos
> Joint : Arête intérieure, à fleur
Si le mode Fermer coin, libre est sélectionné, les tôles sont prolongées ou éventuellement raccourcies jusqu'au point d'intersection commun de l'arête intérieure. Si vous avez sélectionné le mode Fermer coin, clos, la zone de pliage ou de fraisage sera également fermée.
- Identifiez pour chaque rabat une arête du côté longitudinal ou, avec le bouton droit de la souris, le côté frontal.
L'aperçu s'affiche et peut être inséré en cliquant sur Appliquer.

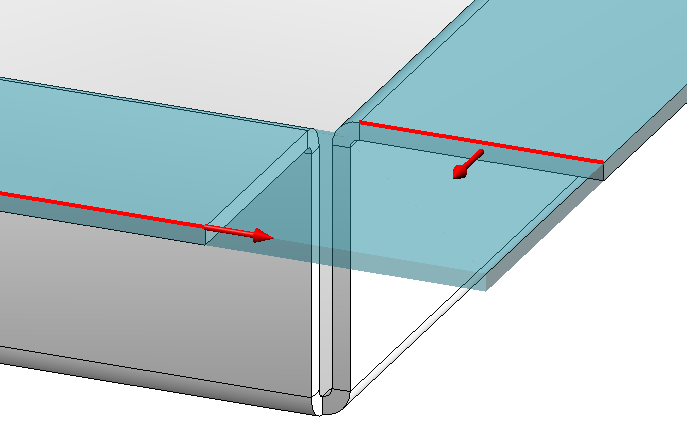

Aperçu
Rabat gauche identifié au moyen de l'arête longitudinale,
Rabat droit identifié au moyen du côté frontal (BDS).

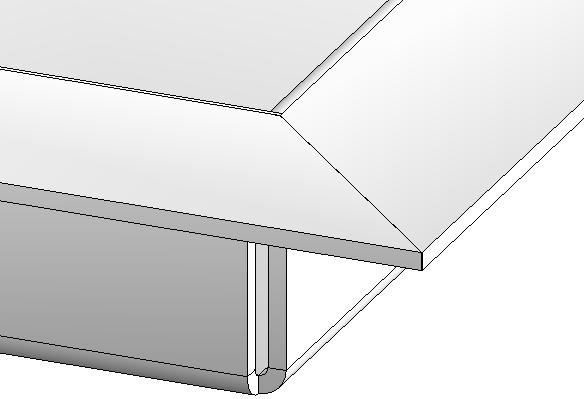

Résultat appliqué à la scène

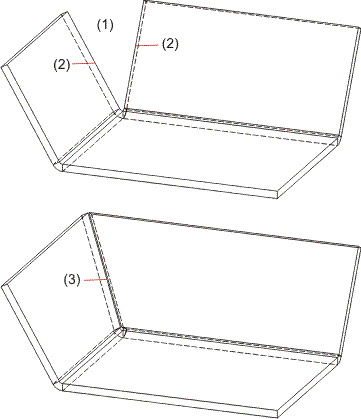

(1) Coin ouvert
(2) Arête frontale (BDS)
(3) Coin fermé

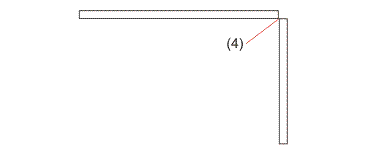

(4) Vue de dessus du coin fermé, jointure : Arête intérieure, à fleur
