Exemple 1 - Étape 5 : Compléter / Actualiser les dessins

Nous voulons maintenant compléter la scène d'origine par une tôle sur le profilé de gauche.

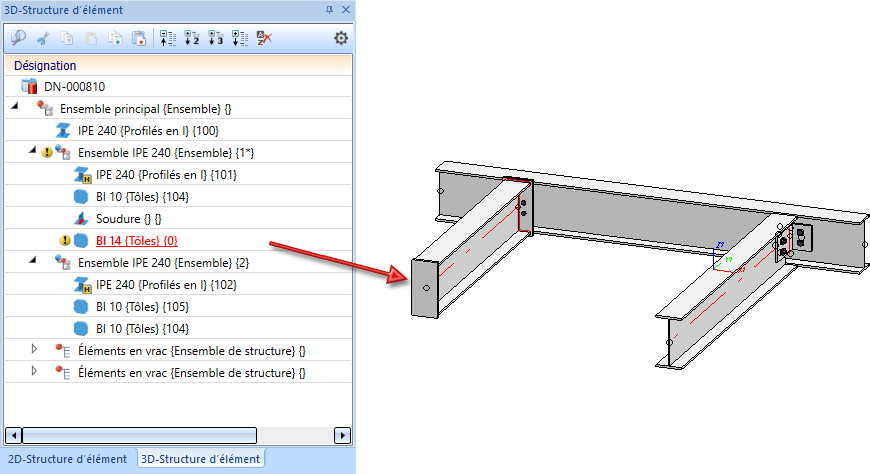

  1. La tôle est insérée à l'aide de la fonction de la Charpente métallique Tôle rectangulaire.

Comme le montre le statut dans l'ICN, la scène contient des objets qui ne sont pas encore enregistrés dans HELiOS et les structures produit ne sont donc pas identiques dans HiCAD et dans HELiOS.

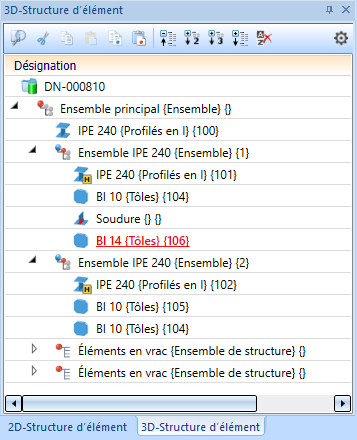

  1. Il faut tout d'abord actualiser le repérage. Pour cela, activez la fonction Gestion de dessin > Recherche d'élément identique et repérage automatique   . Puisque nous utilisons les paramètres prédéfinis par ISD pour la Charpente métallique, le repérage sera effectué pour les éléments nouveaux et modifiés.
  2. Enregistrez ensuite la scène à l'aide de la fonction Gestion de dessin > Enreg. .

  1. Il vous faut encore créer ou actualiser les dessins de fabrication et de montage (le dessin d'élément individuel pour la tôle n'existe pas encore et le dessin d'ensemble pour l'Ensemble portant le numéro de repère 1 n'est plus à jour en raison de la tôle ajoutée, de même que le dessin de montage).

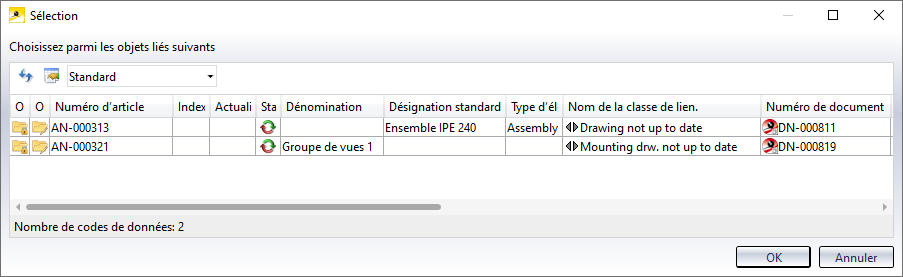

Utilisez la fonction Gestion de dessin > Atelier > Élaborer/Actualiser les dessins   . La liste indique tout d'abord les dessins qui ne sont plus à jour. Il s'agit du dessin de montage et du dessin de l'ensemble au N° de rep. 1.

Sélectionnez dans la liste les entrées et cliquez sur OK. Répondez à la demande de confirmation par Oui. Le dessin de l'ensemble et le dessin de montage seront actualisés.

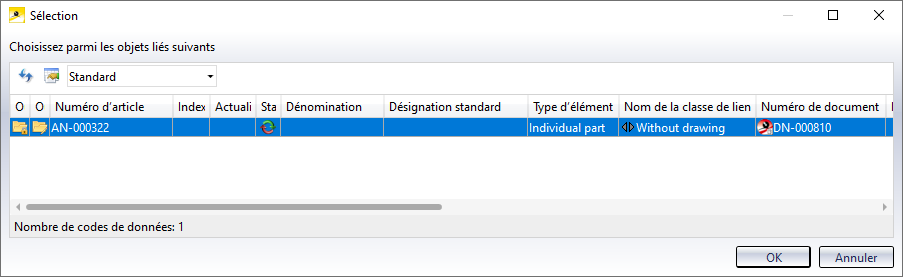

  1. Ensuite HiCAD recherche automatiquement les éléments sans dessin. Le dessin de fabrication pour la nouvelle tôle ajoutée manque encore.

Sélectionnez dans la liste l'entrée et cliquez sur OK. Répondez à la demande de confirmation par Oui.

Le dessin de l'élément individuel pour la tôle se créé.

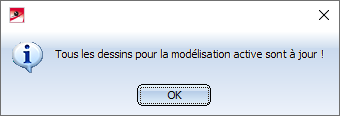

Si vous renouvelez l'exécution de la fonction Gestion de dessin > Atelier > Élaborer / Actualiser les dessins , le message suivant apparaît :

Tous les dessins ont donc été créés et sont à jour.

Conseil :
Si vous supprimez des éléments, vous pouvez procéder sensiblement de la même façon que pour la modification d'éléments, soit vous supprimez l'élément, effectuez le repérage et enregistrez la scène, puis vous actualisez les dessins. Il vous faut ensuite Corriger le projet pour supprimer les fiches d'article qui ne sont plus valides.
