Informations

Gestion de dessin > Informations

À l'aide des fonctions sous Informations, vous pouvez obtenir des informations à propos de l'ensemble actif et vérifier les éléments non valides de la scène en cours.

Vous disposez des fonctions suivantes :

Informations, Tous les éléments dans l'ensemble actif

Cette fonction affiche des informations importantes sur l'ensemble actif ou sur l'élément actif. La liste des résultats peut être enregistrée sous forme de fichier TXT ou CSV et imprimée. Les informations suivantes sont affichées :

  • Numéro de repère
    Un numéro de repère négatif indique que le repérage n'est pas à jour.
  • Modélisation de repérage
    Fiche de document de la modélisation dans laquelle l'élément a été repéré.
  • Fiche d'article
  • Numéro ID et Nom de fichier
  • Type d'élément
  • Pertinence de nomenclature
  • Nombre
  • Modifié
    L'entrée Oui indique que l'élément correspondant a été modifié, mais pas encore enregistré.
  • Semi-produit
    L'entrée Oui signifie que le produit semi-fini (du catalogue HiCAD) a une attribution HELiOS. Si l'entrée est Non, ce n'est pas le cas. Voir aussi Transférer les données de pièces standardisées vers HELiOS.
  • Selon le projet
    Les éléments qui n'appartiennent pas au projet actif sont répertoriés ici par Non. Cela s'applique par exemple aux éléments de serrage gérés dans la base de données, comme les vis, les écrous, etc.
  • Dessin de fabrication
    Si un dessin existe pour l'élément, la fiche de document du dessin est affichée ici.



Exemple :

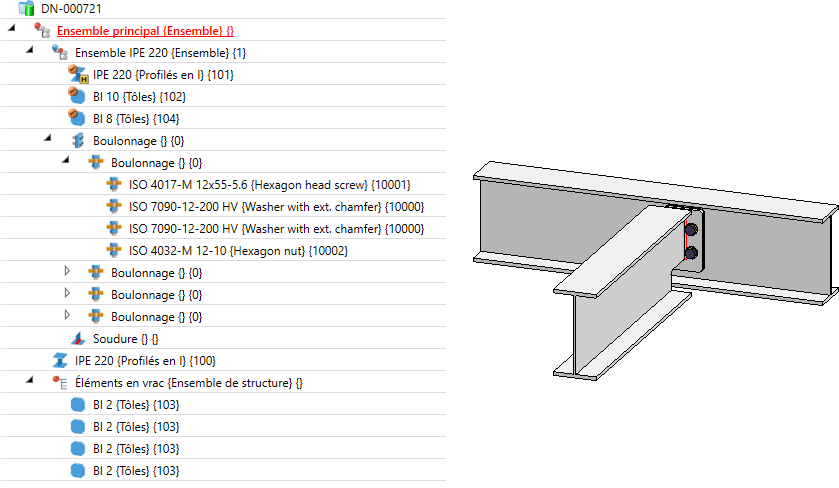

L'illustration montre 2 profilés en I reliés entre eux par le raccord 2320 (Jonction de platine frontale à âme/aile). La scène a été repérée et enregistrée, tous les dessins sont à jour.

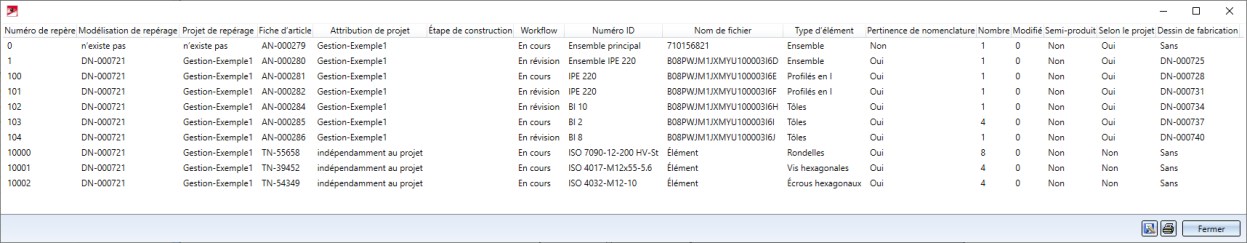

Liste des résultats



Par un clic sur la flèche , un menu déroulant s'ouvre donnant accès à d'autres fonctions.

Informations, Éléments pertinents pour nomenclature

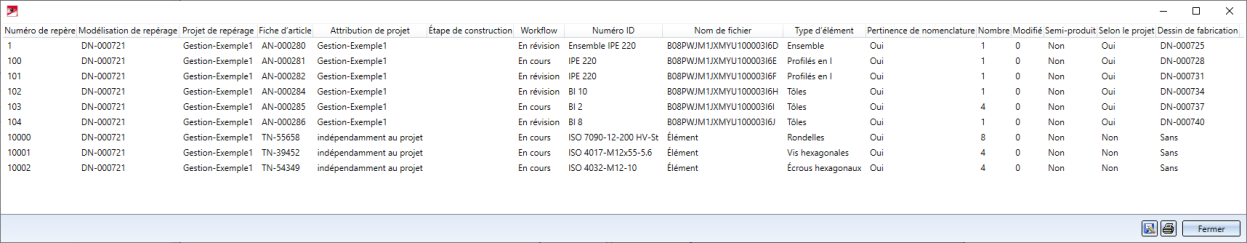

Liste des éléments pertinents pour la nomenclature de l'ensemble actif.

Informations, Éléments pertinents pour fabrication

Liste des éléments pertinents pour la fabrication de l'ensemble actif.

Informations, Éléments non dépendants au projet

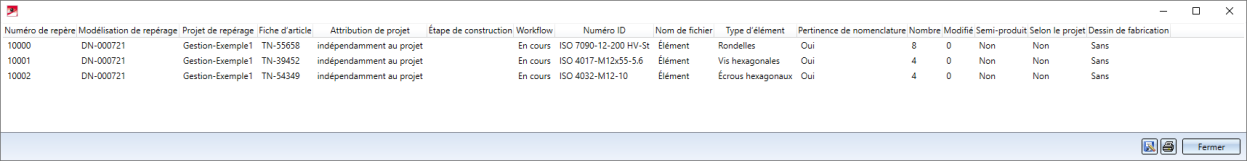

Liste des éléments qui n'appartiennent pas au projet actif.

Correction, Éléments non valides

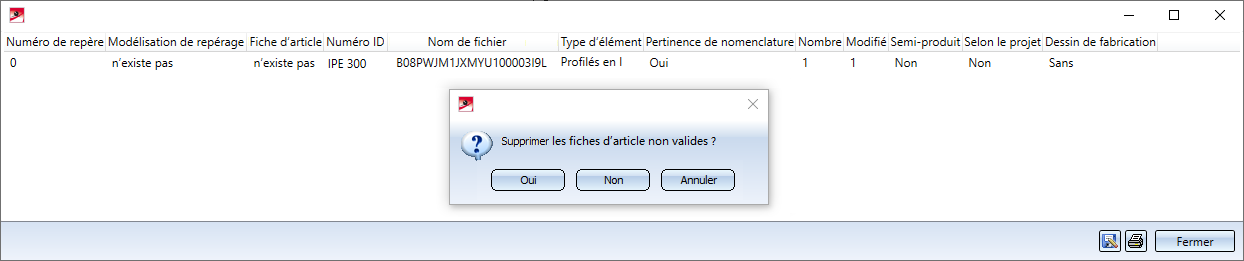

Cette fonction recherche sur la scène en cours les éléments dont la fiche d'élément n'est pas valide. Si de tels éléments sont trouvés, ils sont alors indiqués dans la liste. Quand vous fermez la liste des résultats, vous avez la possibilité de supprimer les fiches d'article.

Correction, Éléments pertinents pour nomenclature non valides

Cette fonction recherche sur la scène actuelle les éléments non valides qui sont pertinents pour la nomenclature, c'est-à-dire les éléments qui ne devraient pas être pertinents pour la nomenclature.

Si, par exemple, dans l'exemple ci-dessus, l'ensemble Boulonnage était défini comme Pertinent pour nomenclature, il ne serait en principe pas valable.

Enlever la dépendance de projet

Cette fonction permet de supprimer la dépendance au projet de l'ensemble actif. Cela signifie que l'attribut d'article STAHLBAUAUTO (case à cocher Relatif au projet) indique Non et ce, pour l'ensemble et tous les éléments qui lui sont subordonnés.

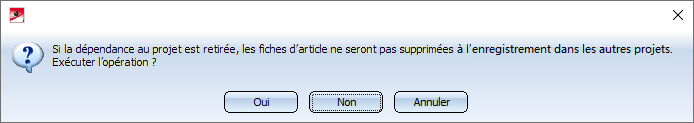

Le message suivant apparaît :

Si vous cliquez sur Oui, la dépendance du projet est supprimée. De cette manière, l'ensemble est défini comme un élément de réutilisation. Il conserve donc sa fiche d'article même s'il est inséré dans d'autres projets.



À savoir ::

  • Sur la scène en cours, les dessins associés (par exemple, les dessins de l'ensemble et ceux de ses éléments subordonnés) se verront attribuer le Lien Supprimé (Deleted). Lorsque ces dessins seront actualisés, ils seront à nouveau supprimés du projet correspondant.
  • Cette fonction peut également être utilisée même si l'élément actif n'est pas un ensemble.
