Aperçu des liens HELiOS

Tous les documents créés via la Gestion de dessin, c'est-à-dire les dessins de fabrication, de client et de montage ainsi que les données externes des éléments/dessins sont liés par le lien version d'article - version de document. Les types de liens suivants sont possibles :

Liens Éléments <-> Dessins
Sans dessin (Without drawing)	Aucun dessin de fabrication n'existe pour l'élément.
Dessin à jour (Drawing up to date)	Un dessin de fabrication existe et il est actuel.
Dessin non à jour (Drawing not up to date)	Un dessin de fabrication existe, mais il n'est pas actuel.
Dessin non nécessaire (No drawing required)	Il s'agit d'un profilé "non usiné". Dans ce cas, ce lien n'est créé que si l'option Dessin de fabrication pour profilés non usinés est réglée sur Non dans le Gestionnaire de Configuration. ou Il s'agit d'un ensemble de structure.
Dessin en révision (Drawing checkup)	Le dessin de fabrication a le statut de workflow En révision. Les droits de modifier ou d'effacer les éléments ou les dessins sont alors bloqués jusqu'à ce que le statut de révision soit retiré.
Dessin validé (Drawing released)	Le dessin de fabrication a le statut de workflow Validé. Après validation, les droits de modification ou de suppression des éléments ou des dessins sont supprimés. Ainsi, les éléments ne peuvent plus être modifiés dans la modélisation.
Élément du dessin (Drawing part)	Lien entre l'élément et le dessin d'ensemble correspondant.
Dessin de montage à jour (Mounting drw. up to date)	Le dessin de montage est actuel.
Dessin de montage à jour (Mounting drw. not up to date)	Le dessin de montage n'est pas actuel.
Dessin de montage en révision (Mounting drw. checkup)	Le dessin de montage a le statut de workflow En révision. Les droits de modifier ou d'effacer les éléments ou les dessins sont alors bloqués jusqu'à ce que le statut de révision soit retiré.
Dessin de montage validé (Mounting drw. released)	Le dessin de montage a le statut de workflow Validé. Après validation, les droits de modification ou de suppression des éléments ou des dessins sont supprimés. Ainsi, les éléments ne peuvent plus être modifiés dans la modélisation.
Élément du dessin de montage (Mounting drawing part)	Élément d'un dessin de montage.
Dessin de client à jour (Customer drw. up to date)	Le dessin de client est actuel.
Dessin de client non à jour (Customer drw. not up to date)	Le dessin de client n'est pas actuel.
Dessin de client en révision (Customer drw. checkup)	Le dessin de client a le statut de workflow En révision.
Dessin de client validé (Customer drw. released)	Le dessin de client a le statut de workflow Validé. Contrairement à la validation de dessins de fabrication et de montage, la validation de dessins de clients n'entraîne pas le blocage des éléments correspondants dans la modélisation. Cela signifie que si les éléments du dessin du client ne font pas partie d'un dessin de fabrication et de montage validé, ces éléments ne sont pas bloqués dans la modélisation. Veuillez consulter à ce sujet la description sous Dessins de client.
Élément de dessin de client (Customer drawing part)	Élément d'un dessin de client.
Repéré (Itemized)	L'élément a un numéro de repère et est lié au dessin dans lequel il a été repéré. Il s'agit du seul dessin dans lequel l'élément peut être modifié.
Supprimé (Deleted)	Si vous supprimez des objets de votre scène gérée avec la Gestion de dessin, ceux-ci sont alors supprimés de la scène. Lors de l'enregistrement de la scène, le type de lien Supprimé est attribué aux codes de données correspondants des objets supprimés dans la base de données. Pour supprimer le dessin associé, il faut le sélectionner en actualisant les dessins et confirmer avec OK.
Modélisation à jour (Model up to date)	La modélisation ne contient pas d'éléments référencés obsolètes.
Modélisation non à jour (Model not up to date)	La modélisation contient des éléments référencés obsolètes.
Liens Élément <-> Données d'élément externes

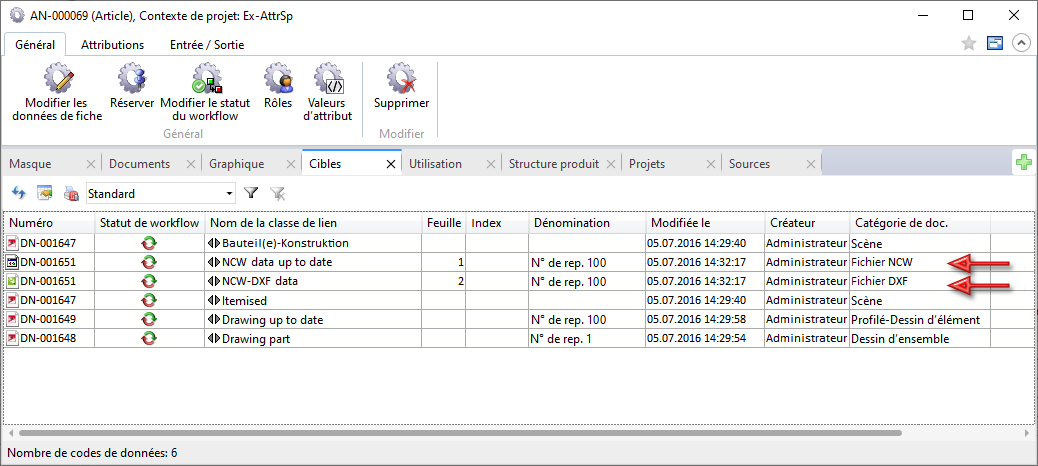

Sans données DSTV-NC (Without DSTV-NC data)	Ces liens sont alloués aux profilés et aux tôles de la scène - selon les Paramètres du Gestionnaire de Configuration et l'exécution des fonctions sous Fabrication. Lors de l'exportation NCW, deux fichiers de même nom sont toujours créés (.NCW et .DXF). Ces fichiers ont le même numéro de document et sont reliés entre eux par des "données NCW-DXF". Pour pouvoir différencier les documents, le numéro de feuille 1 (NCW) ou 2 (DXF) leur est attribué. Si l'attribut Catégorie de document est ajouté dans la liste des résultats HELiOS, on voit alors la différence. Liste des résultats avec Catégorie de document
Sans données DXF (Without DXF data)
Sans données STEP (Without STEP data)
Sans données NCW (Without NCW data)
Données DSTV-NC à jour (DSTV-NC data up to date)
Données DSTV-NC non à jour (DSTV-NC data not up to date)
Données DXF à jour (DXF data up to date)
Données DXF non à jour (DXF data not up to date)
Données STEP à jour (STEP data up to date)
Données STEP non à jour (STEP data not up to date)
Données NCW à jour (NCW data up to date)
Données NCW non à jour (STEP NCW not up to date)
Données NCW-DXF (NCW-DXF data)
Liens Élément <-> Données de dessin externes
Dessin DXF à jour (DXF drawing up to date)	Outre les documents pour les différents profilés et tôles, il est également possible de créer des fichiers PDF, DXF et DWG pour les dessins de fabrication - au choix lors de la révision et de la validation ou lors de la création/actualisation du dessin.
Dessin DXF non à jour (DXF drawing not up to date)
Données PDF à jour (PDF data up to date)
Données PDF non à jour (PDF data not up to date)
Dessin DWG à jour (DWG drawing up to date)
Dessin DWG non à jour (DWG drawing not up to date)

Nota bene :
Les attributs ne sont actuels qu'après l'enregistrement de la scène. Il faut absolument en tenir compte lors de la validation de dessins.

Un exemple :
Il existe déjà un dessin pour un élément. Si la longueur de l'élément est modifiée sur la scène, cette information ne sera transmise à la base de données que lors de l'enregistrement de la scène.
