Changer le détail d'un dessin de montage/de client

Gestion de dessin > Dessins de montage/client > Détail

Cette fonction permet de modifier ultérieurement les détails de dessins de montage et de client créés avec la Gestion de dessin.

Après l'appel de la fonction, une fenêtre de dialogue s'affiche avec une liste des dessins de montage et de client appartenant à la scène en cours.

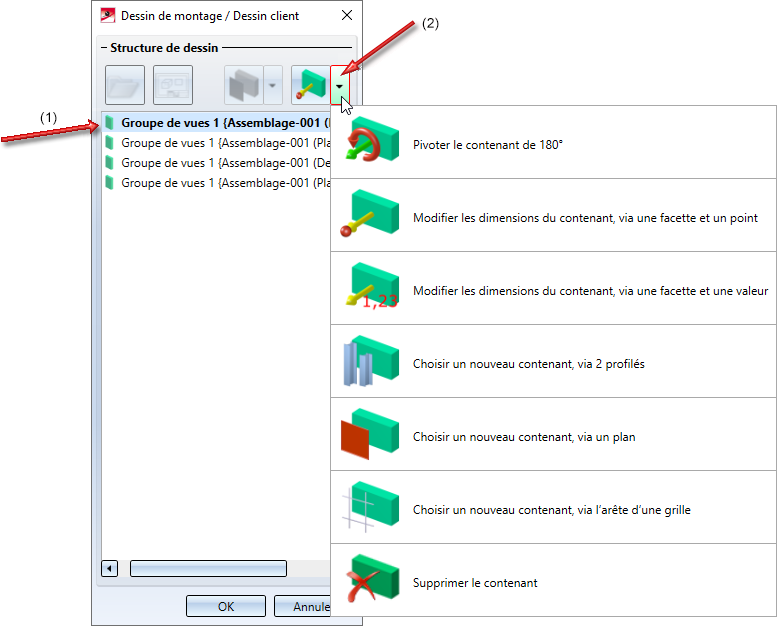

Pour modifier la vue de détail ou les contenants d'un dessin de montage/client ou pour supprimer des contenants, sélectionnez d'abord le dessin souhaité dans la liste (1). Ensuite, sélectionnez dans le menu contextuel (2) la fonction souhaitée .

Après avoir quitté la fenêtre de dialogue en cliquant sur OK, les modifications sont prises en compte. Pour actualiser les dessins de montage et de client correspondants, la modélisation doit d'abord être repérée et enregistrée. Si vous n'avez modifié que des dessins client, il suffit d'enregistrer la modélisation.

Activez ensuite la fonction Actualiser le dessin et sélectionnez les dessins de montage/client correspondants dans la liste affichée.



Si des contenants d'un dessin de montage/client sont supprimés, le dessin de montage/client correspondant est également supprimé de HELiOS lors de l'enregistrement de la scène. Dans ce cas, la fonction Actualiser le dessin n'est pas nécessaire.



Un petit exemple :

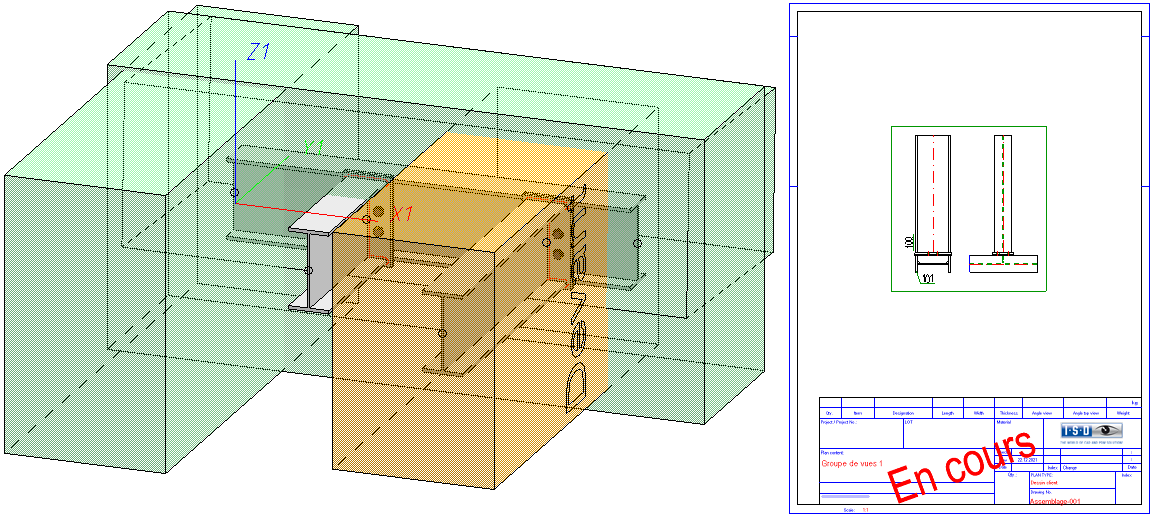

L'illustration montre le détail choisi et le dessin du client qui en découle.

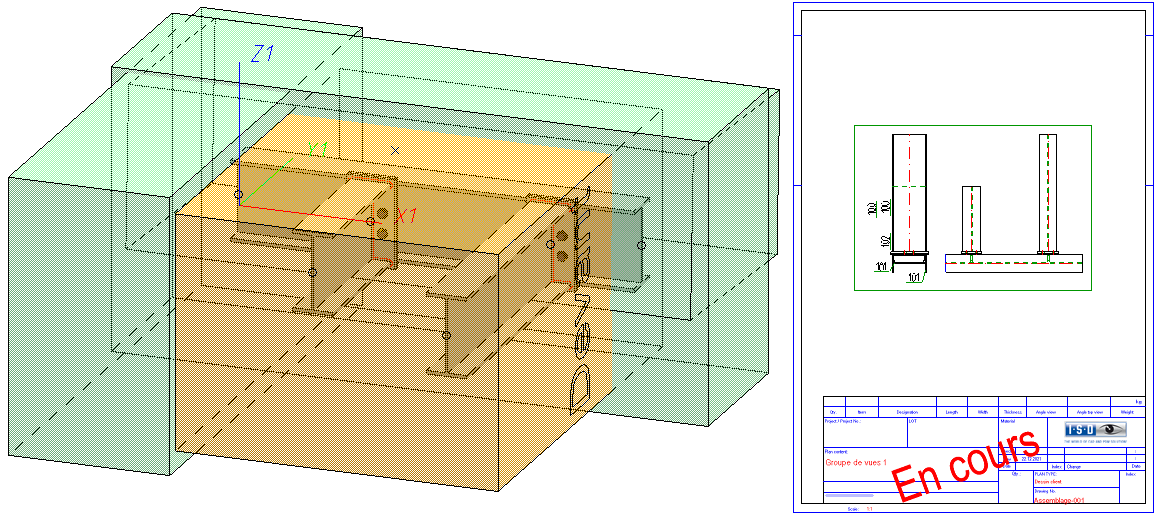

Dans l'illustration suivante, le détail a été modifié, puis le dessin client a été actualisé.





À savoir :

• Si vous cliquez avec le bouton droit de la souris sur une entrée de la liste dans la fenêtre de dialogue, les paramètres actuels du dessin sont affichés. Ceux-ci ont ici un caractère purement informatif et ne peuvent pas être modifiés.

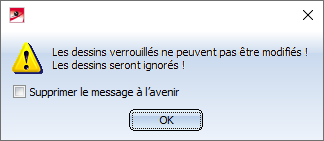

• Les dessins déjà validés et donc verrouillés ne peuvent pas être modifiés avec cette fonction. Dans ce cas, apparaît tout d'abord le message suivant :

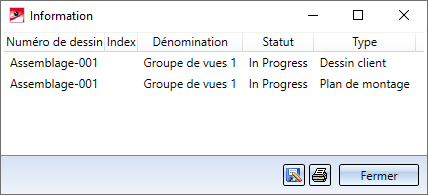

Après avoir cliqué sur OK, une liste des dessins correspondants s'affiche.
