Configuration de l'installation / des paramètres

Rubriques :

• Installation et configuration de HiCAD pour la Gestion de dessin
• Configuration de la base de données - HiCADBIMConfig.exe
• Modifier la Configuration des paramètres
• Mise au point de la Configuration des paramètres
• Mise au point dans le Gestionnaire de Configuration
• Masques de dialogue HELiOS
• Cadres de dessin



---

Installation et configuration de HiCAD pour la Gestion de dessin

Pour l'installation, vous avez besoin des choses suivantes :

• le DVD HICAD rouge ou le fichier Image correspondant issu de la page de téléchargement de ISD Wiki (avec connexion nécessaire),
• le SQL-Server Management Studio,
• le Virtual Clonedrive (bis Windows 8) ainsi que
• la mise en service des licences adéquates.

Une description complète de l'Installation HiCAD (nouvelle installation ou mise à jour) se trouve dans le document Manuel d'installation.

La description détaillée de l'Installation du Microsoft SQL Servers se trouve dans ISD Wiki sous HELiOS Documentation.
Sélectionnez-y le manuel d'installation pour votre SQL Server Version. Le manuel contient toutes les informations nécessaires pour

• l'installation et la mise au point du serveur de la base de données,
• l'importation de la base de données HELiOS,
• le paramétrage de la connexion ODBC et
• la mise en service de la connexion HELiOS.



Nota bene :

• Pour une installation adéquate et optimale, veuillez suivre impérativement les manuels indiqués ci-dessus !

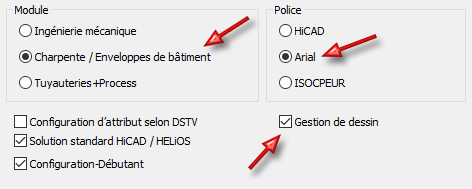

• Lors de l'installation de HiCAD, il est important que la Configuration des paramètres suit les réglages suivants :

Ces réglages permettent à HiCAD de fonctionner avec la Gestion de dessin HELiOS. Cela signifie que les attributs nécessaires, les paramètres du Gestionnaire de Configuration, les modèles de nomenclatures, les modèles d'annotations, les cartouches, les cadres de dessin, ainsi que les masques de dialogue HiCAD et HELiOS sont configurés automatiquement pour l'utilisation de la Gestion de dessin.

La Configuration des paramètres peut également être modifiée par la suite. Vous trouverez d'autres informations sur la Configuration des paramètres à la page suivante.

• Pour paramétrer la base de données pour l'utilisation de la Gestion de dessin, il faut encore exécuter le programme HICADBIMConfig.exe. Pour en savoir plus, cliquez ici.
• Si HiCAD démarre sans message d'erreur et que l'onglet Gestion de dessin est présent dans HiCAD, c'est que l'installation a été réussie.

---

Configuration de la base de données - HiCADBIMConfig.exe

Pour permettre à la base de données de fonctionner sans problème avec la Gestion de dessin, tous les attributs et liens nécessaires à la gestion des dessins doivent être présents. Cette tâche incombe au programme HiCADBIMConfig.exe situé dans le répertoire exe de HiCAD.

Exécutez ce programme en tant qu'administrateur, puis cliquez sur le bouton IMPORT BimConfig.

Après une mise à jour réussie, un message correspondant apparaît :



Le programme HICADBIMCONFIG.exe ne doit être exécuté qu'une seule fois pour la base de données et non pour chaque poste de travail.

---

Modifier la Configuration des paramètres

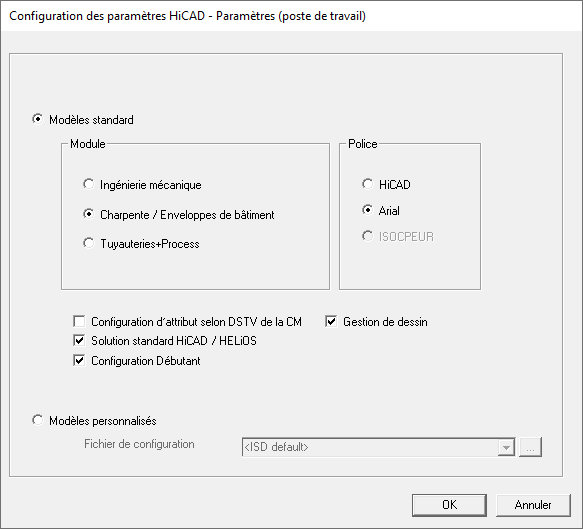

Lorsque vous souhaitez utiliser la Gestion de dessin, vous devez alors, lors de l'installation de HiCAD, dans la fenêtre de dialogue Configuration des paramètres, sélectionner le module Charpente métallique / Enveloppes de bâtiment et cocher la case Gestion de dessin. Cela permet aux attributs, paramètres du Gestionnaire de Configuration, modèles de nomenclatures, modèles d'annotations, cartouches, cadres de dessin, ainsi qu'aux masques de dialogue HiCAD et HELiOS d'être configurés dans la Charpente métallique automatiquement pour la gestion des dessins. Ces paramètres spécifiques peuvent être sélectionnés pour le poste de travail aussi bien que pour un utilisateur individuel.

Si vous souhaitez modifier ultérieurement la configuration du poste de travail ou de l'utilisateur, vous devez alors sélectionner les entrées Démarrer > Programme > ISD Software und Systeme > Administration > User Parameter Configurator ou Computer Parameter Configurator. Vous pouvez également lancer les fichiers EXE correspondants du répertoire exe de HiCAD :

• ParKonfigComp.exe pour la configuration du poste de travail et
• ParKonfigUser.exe pour la configuration de l'utilisateur.

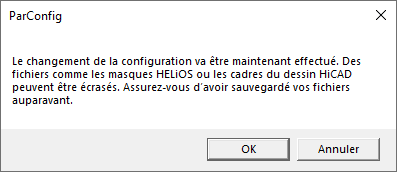

En fermant la fenêtre de dialogue par OK, le message suivant apparaît :

Si vous confirmez avec OK, les attributs, les paramètres du Gestionnaire de Configuration, les modèles de nomenclatures, les modèles d'annotations, les cadres de dessin, ainsi que les masques HELiOS seront configurés automatiquement pour l'utilisation de la Gestion de dessin. Notons, entre autres, que plusieurs fichiers systèmes seront fournis dans les répertoires sys et szenen de HiCAD par le répertoire HiCAD templates\Module_3DSteel\BIM et d'autres fichiers seront remplacés spécifiquement en fonction de la gestion des dessins. Il s'agit par exemple

• des masques HELiOS pour les projets, documents et articles (*.XML),
• de divers fichiers de configuration (*.HDB) et
• de fichiers de modèles pour l'annotation (*.FTD).

Vous devez donc sauvegarder auparavant tous les fichiers que vous auriez adaptés à vos besoins ou prendre contact avec votre filiale ISD.

Avec Annuler, l'opération n'est pas exécutée et les modifications à la configuration ne sont donc pas appliquées.

---

Mise au point de la Configuration des paramètres

Mise au point dans la Configuration des paramètres

Au moyen de la Configuration des paramètres (Charpente métallique / Enveloppes de bâtiment + Gestion de dessin), certaines Mises au point dans la Configuration des paramètres seront adaptées à la gestion des dessins (par rapport à une mise au point par défaut), et ce concernant :

En outre, lors d'une Installation/Configuration des paramètres, les réglages suivants seront définis automatiquement :

Attribution des attributs d'élément HiCAD aux attributs HELiOS

• Les paramètres sont sauvegardés dans le fichier WORKSHOPDAT.XML du répertoire SYS de HiCAD.
• La configuration s'effectue via la fonction Charpente métallique > Param. > Fiche d'article, Repérage.
• Sera déterminé quels attributs d'élément HiCAD doivent être écrits dans quels attributs HELiOS lors de la création/actualisation des fiches d'article HELiOS.
• L'écriture des attributs d'article HELiOS s'effectue à l'enregistrement de la scène HiCAD.

Attribution des attributs d'élément / fiche d'article HiCAD aux dessins/fiches de document HELiOS

• Les paramètres sont sauvegardés dans le fichier WORKSHOPDAT.XML du répertoire SYS de HiCAD.
• La configuration s'effectue via la fonction Charpente métallique > Param. > Fiche de document, Dessin d’él.indiv..
• Sera déterminé quels attributs de document HELiOS doivent être écrits dans quels attributs d'élément et/ou d'article HiCAD lors de la création/actualisation automatique des dessins de fabrication.
• L'écriture des attributs des fiches de document HELiOS s'effectue à l'exécution de la fonction Dérivation de dessin – Dans scène externe.

---

Masques de dialogue HELiOS

Dans la Configuration des paramètres, les masques de dialogue HELiOS seront remplacés par des masques de dialogue spécialement conçus pour la gestion de dessin (à partir du dossier templates\Module_3DSteel\BIM\sys).

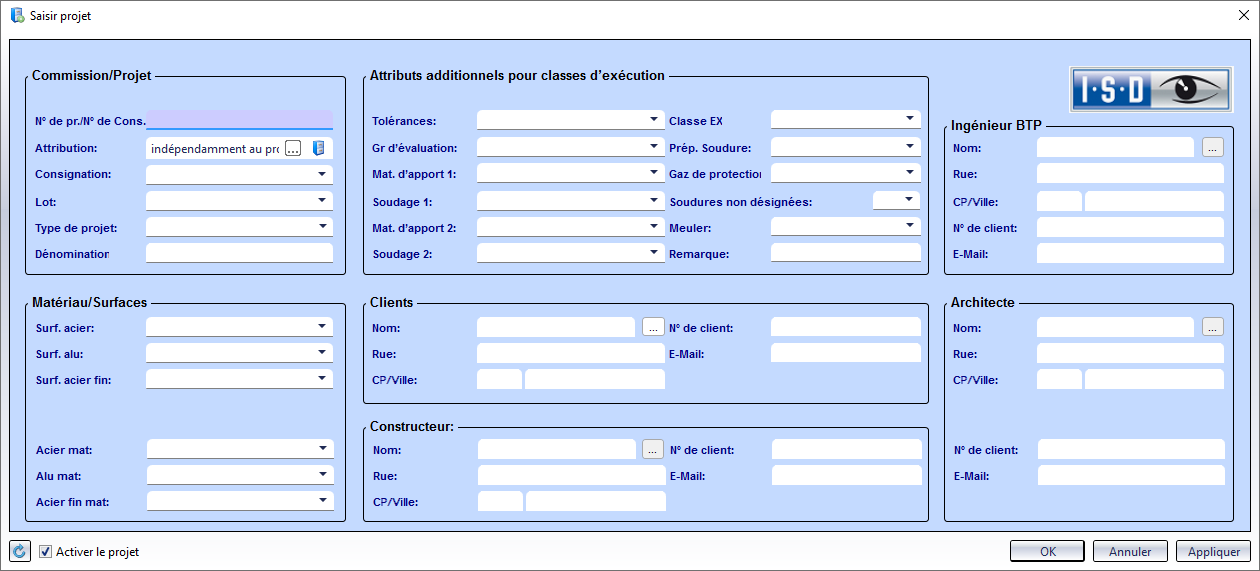

Gestion de dessin - Saisie du projet

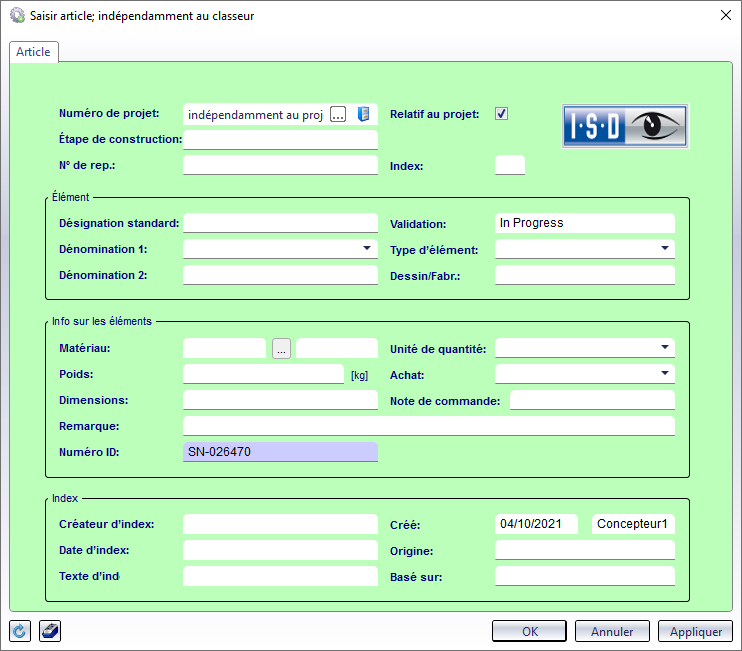

Gestion de dessin - Saisie de l'article

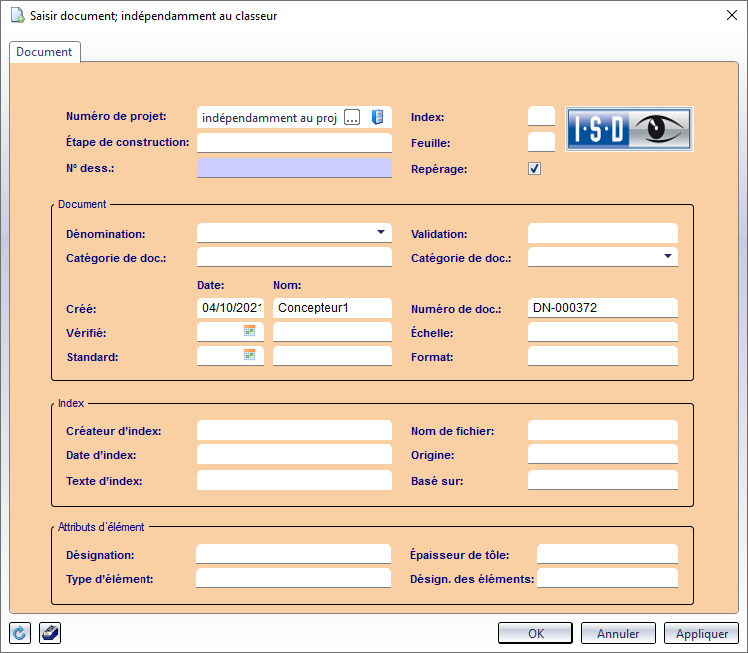

Gestion de dessin - Saisie du document

---

Cadres de dessin

Vous avez accès dans le contenu de la livraison du produit à des cadres de dessin fournis par ISD conçus pour la gestion de dessin. Ceux-ci utilisent par exemple dans le cartouche l'attribut _SZNATTRSTA. Cet attribut a pour but de faire apparaître, dans les dessins non validés ou en cours de vérification, un cartouche avec l'identifiant En cours ou En révision.

Dans la Configuration des paramètres, les cadres de dessin HiCAD standard seront remplacés par ces cadres de dessin (du dossier templates\Module_3DSteel\BIM\SZENEN).

Vous trouverez d'autres informations sur les cadres de dessin dans la rubrique Personnaliser les cadres de dessin.
