Gestion de dessin > Fabrication

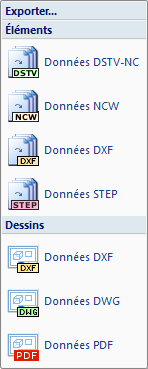

Dans le menu Exporter... , vous disposez des fonctions pour exporter dans le format correspondant à votre choix et transmettre à des tiers les documents de fabrication gérés dans HELiOS.
| Éléments | |
|
Les fonctions suivantes permettent d'exporter les formats de fichiers externes des éléments gérés dans HELiOS. Les fichiers exportés n'ont pas de lien avec HELiOS et peuvent donc être transmis sans problème à des tiers. Sélectionnez à chaque fois les fichiers souhaités et quittez le masque de sélection en cliquant sur OK. Choisissez ensuite le dossier dans lequel les fichiers doivent être stockés. Les fonctions suivantes sont disponibles : |
|
|
|
Exporter les données DSTV-NC
|
|
|
Exporter les données NCW Veuillez noter que pour l'exportation NCW, deux fichiers de même nom sont toujours créés (*.NCW et *.DXF). |
|
|
Exporter les données DXF |
|
|
Exporter les données STEP |
| Dessins | |
|
Les fonctions suivantes permettent d'exporter les formats de fichiers externes des dessins de fabrication gérés dans HELiOS. Les fichiers exportés n'ont pas de lien avec HELiOS et peuvent donc être transmis sans problème à des tiers. Sélectionnez à chaque fois les fichiers souhaités et quittez le masque de sélection en cliquant sur OK. Choisissez ensuite le dossier dans lequel les fichiers doivent être stockés. Les fonctions suivantes sont disponibles : |
|
|
|
Exporter les données DXF
|
|
|
Exporter les données DWG
|
|
|
Exporter les données PDF |
Les fonctions indiquées ci-dessus supposent que les fichiers correspondants existent dans HELiOS. Si vous souhaitez par exemple transmettre un dessin de fabrication à un tiers sous forme de fichier PDF, un document PDF correspondant doit être disponible dans HELiOS lors de l'exécution de la fonction. Il en va de même pour les formats de fichiers externes des éléments.
- Les documents DSTV-NC, NCW, DXF et STEP pour les éléments sont créés avec la fonction Fabrication.
- Les documents PDF, DWG et DXF pour les dessins sont créés lors de la création/actualisation, au moment de la révision et de la validation ou uniquement au moment de la validation des dessins - en fonction des paramètres indiqués dans le Gestionnaire de Configuration.

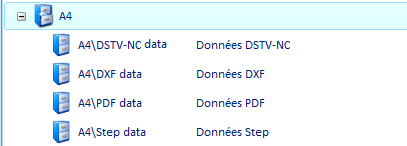

Dans HELiOS, les documents de fabrication créés sont classés - selon le format - dans les sous-dossiers correspondants du projet, par exemple :
Veuillez noter que la création de fichiers PDF nécessite un programme adapté, comme par exemple Ghostscript. Ce programme n'est pas fourni avec HiCAD et doit donc être installé par l'utilisateur lui-même. Le post-processeur pour la création de PDF doit être saisi dans l'Éditeur du Gestionnaire de Configuration sous Configuration active > PDM > Gestion de dessin > Documents de fabrication externes > Post-processeur pour la création de PDF.
Exemple : Création/Gestion des données de fabrication
