Scène > Repérer/Détailler > Orienter
Avec les fonctions sous Scène > Repérer/Détailler > Orienter, vous avez la possibilité de définir, pour les ensembles, les éléments 3D généraux, les profilés, les tôles pliées et les tôles du module Charpente métallique, ainsi que les tuyauterie du module Tuyauteries + Process, quel plan de la vue active doit être considéré, lors de la dérivation du dessin, comme vue de face ou vue de dessus. En outre, l'orientation est également prise en compte lors du calcul des dimensions de l'ensemble.
Si le calcul des dimensions HiCAD est actif, vous avez en outre la possibilité de modifier l'orientation des dimensions. Cela peut être utile, par exemple, pour déterminer un emballage de produit optimal ou pour optimiser le transport de tuyauteries, etc.
|
Orientation de l'élément |
|
|
|
|
|
|
|
|
|
|
|
Orientation des dimensions |
|
|
|
|
|
|
Orientation des dimensions par sélection de la vue de dessus |
|
|
Réinitialiser l'orientation des dimensions (pour les orientations définies manuellement) |
Exemple :

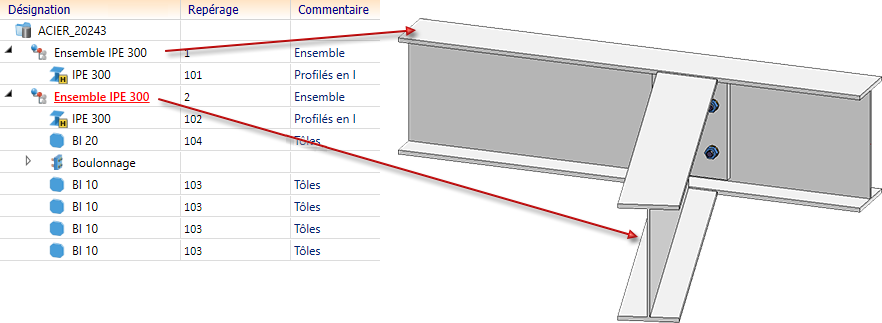

Admettons vouloir créer un dessin d'exécution pour la scène illustrée ci-dessous.

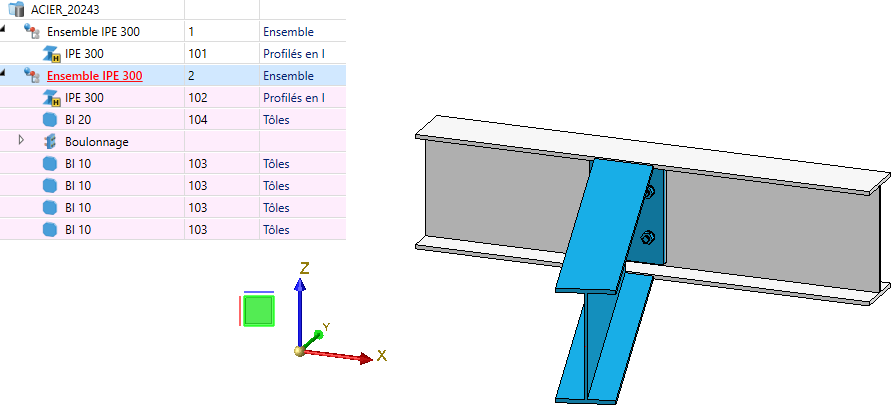

Pour le 2e ensemble (profilé, tôles et boulonnage), on sélectionne la fonction Vue de face , puis le plan de l'écran. Cela sera indiqué en conséquence sur la scène.

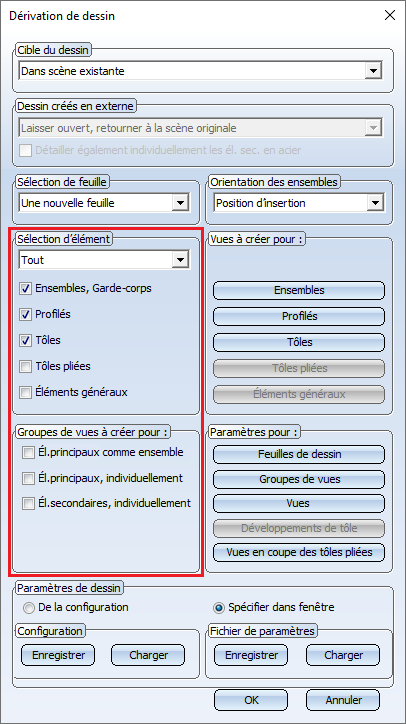

Le dessin d'exécution est maintenant crée.
Dans l'exemple, c'est partout la vue de face qui est sélectionnée.

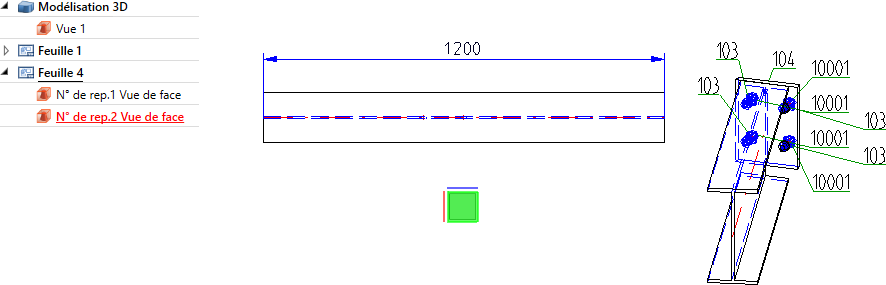

Dans le dessin d'exécution, pour l'ensemble 2, c'est la vue sélectionnée avec la fonction Vue de face qui est prise en compte. Cela sera également indiqué en conséquence.

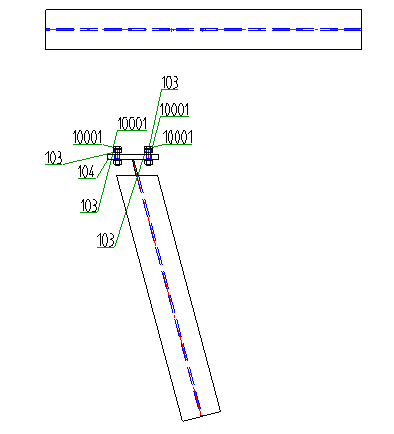

On supprime le paramètre avec la fonction Réinitialiser, le dessin d'exécution (après son actualisation) ressemble à cela :
