Imprimer toutes les zones de modélisation/feuille des scènes sélectionnées

Scène > Enregistrer/Imprimer > Imprimer > Scènes sélectionnées

Cette fonction permet (sans même recourir à HELiOS) en une étape de travail d'imprimer plusieurs scènes sans avoir à les ouvrir individuellement. Toutes les zones de modélisation et toutes les zones de feuilles des scènes sélectionnées seront imprimées.

Vous pouvez également éditer les fichiers comme fichiers PostScript et les convertir - en utilisant un convertisseur approprié, ex. Ghostscript - automatiquement en fichiers PDF ou autres, et ainsi les regrouper en un document.

Après avoir lancé la fonction, la fenêtre de dialogue Imprimer la scène s'affiche avec les onglets :

Zone de modélisation/feuille,
Paramètres PS/XPS.

Dans l'onglet Zone de modélisation/feuille, vous indiquez les paramètres d'édition et déterminez quels fichiers doivent être pris en compte. Hormis l'édition imprimée , vous pouvez également d'éditer les fichiers comme fichiers XPS ou PostScript et de les convertir automatiquement en fichiers PDF ou autres, comme dans des formats TIFF. Pour cela, vous pouvez dans l'onglet Paramètres PS/XPS indiquer les options correspondantes en vue de la conversion. Veuillez noter que certains prérequis doivent être remplis.

Répéter automatiquement la fonction après édition

Si la case est cochée, la fenêtre de dialogue reste ouverte après avoir exécuté la fonction avec les paramètres actuels. Sinon, la fenêtre de dialogue sera fermée après l'exécution de la fonction.

L'édition sera démarrée.

Annuler
L'édition d'impression sera annulée et la fenêtre de dialogue fermée.

À savoir :

Veuillez noter que cette fonction n'est disponible qu'en option et ne fait pas partie du contenu de livraison standard de HiCAD !
Sous Scène > Enregistrer/Imprimer > Liste, vous trouvez, par ailleurs, la fonction Imprimer toutes les zones de vue. Cette fonction permet en une étape de travail d'imprimer toutes ou plusieurs vues de modélisation ou de feuille d'une scène. Vous pouvez également éditer les vues comme fichiers PostScript et les convertir - en utilisant un convertisseur approprié, ex. Ghostscript - automatiquement en fichiers PDF ou autres, et ainsi les regrouper en un document.

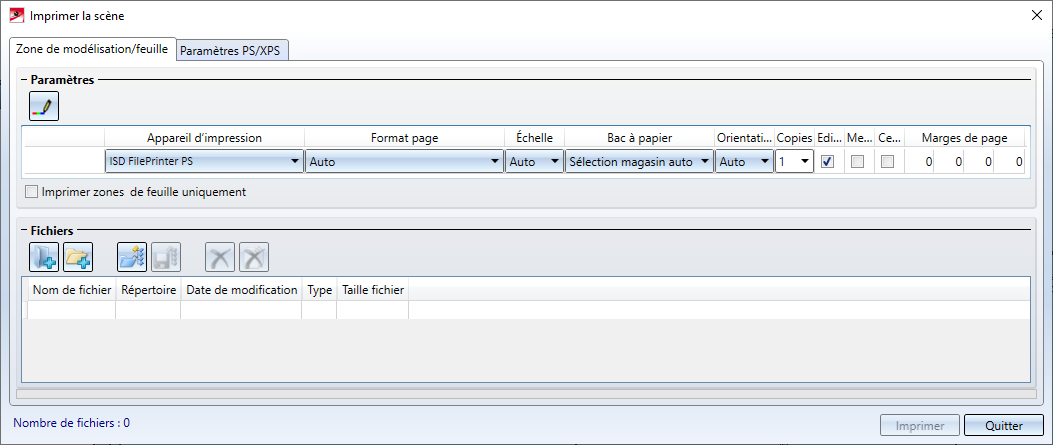

Zone de modélisation/de feuille

Dans l'onglet Zone de modélisation/feuille, vous indiquez

les fichiers à imprimer et
les paramètres d'édition pour l'impression.

Paramètres

Indiquez le périphérique de sortie et les paramètres d'édition. Déterminez ensuite, à l'aide des listes de choix , l'appareil d'impression, le format de page, l'échelle, le bac à papier, l'orientation de la page et le nombre de copies.

Indiquez ensuite, à l'aide des cases à cocher, si

l'édition doit être effectuée en couleurs,
la largeur des lignes doit être également mise à l'échelle pour les éditions mises à l'échelle (pour une édition agrandie/réduite, les lignes seront imprimées plus épaisses/fines).
l'édition doit être centrée sur la page.

Les marges sont définies en saisissant les valeurs souhaitées dans les champs.

Au moyen du bouton , vous ouvrez la fenêtre de dialogue Définir couleur/largeur de ligne. Vous pouvez ici attribuer une couleur d'impression et/ou une certaine largeur de ligne aux couleurs du système/de la scène.

Imprimer zones de feuille uniquement

Si cette case est cochée, toutes les vues de modélisation seront en-dessous, dans les paramètres d'édition, décochées, c.-à-d. que seules resteront sélectionnées les vues de feuille.

Fichiers

Vous indiquez ici quels fichiers doivent être édités.

	Ajouter fichier Sélectionnez le dossier puis le fichier SZA de votre choix. Le fichier sera ajouté dans la liste.
	Ajouter tous les fichiers d'un répertoire Sélectionnez le dossier de votre choix. Tous les fichiers SZA de ce dossier seront ajoutés dans la liste.
	Charger fichier SSL Seront chargés ici tous les fichiers à traiter issus d'un fichier LST. Vous pouvez créer ces fichiers par vous-même avec un éditeur de texte comme l'éditeur de texte Windows. Chaque nom de fichier doit être présent sur une ligne chacun avec son chemin d'accès complet. Exemple : F:\test1\CUVETTE.sza F:\test1\CHANFREIN.sza F:\test1\LEVIER.sza
	Sauvegarder fichier SSL La liste de fichiers actuelle sera enregistrée comme fichier LST.
	Supprimer fichier marqué de la liste Le fichier sélectionné sera supprimé de la liste de fichiers.
	Supprimer tous les fichiers de la liste La liste de fichiers sera supprimée.

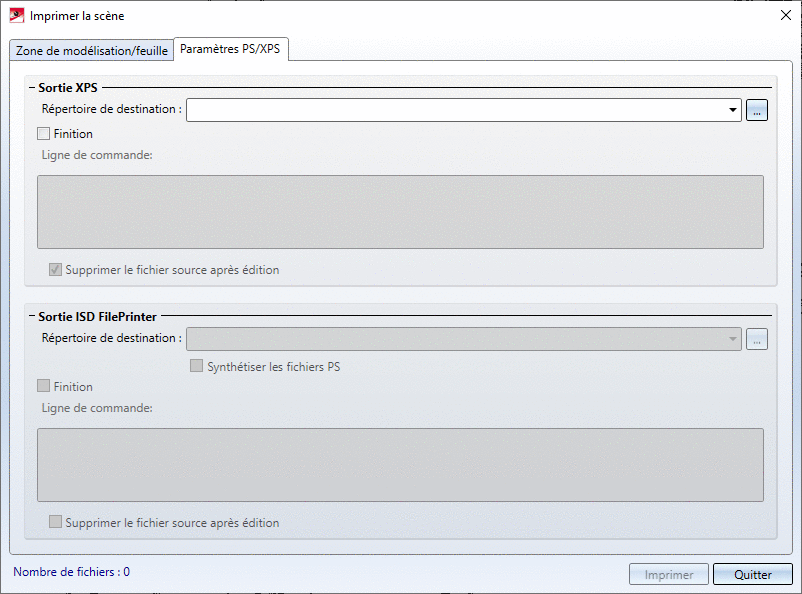

Paramètres PS/XPS

Hormis de pouvoir éditer avec une imprimante, vous pouvez également éditer les fichiers sélectionnés comme fichiers XPS ou PostScript et de les convertir automatiquement en fichiers PDF ou en d'autres formats comme TIFF.

Certains prérequis doivent cependant être remplis :

Le pilote d'impression PostScript HiCAD (ISD File Printer) est installé. Vous disposez de ce pilote sur le DVD d'installation HiCAD. Pour installer le pilote, insérez le DVD et cochez sous Installations client l'option Imprimante PostScript.
Un convertisseur correspondant pour XPS, PostScript et PDF doit être disponible, par exemple Ghostscript. Celui-ci n'est pas fourni par ISD !
Pour les fichiers XPS, vous avez besoin d'un pilote d'impression correspondant, par exemple l'XPS Document Writer de Microsoft. Celui-ci n'est pas fourni par ISD !

Édition ISD File-Printer

Répertoire de destination	Vous sélectionnez ici le répertoire où devront être déposés les fichiers PostScript. Ils ont pour nom MPLOTn.PLO.PS, où n sera un numéro consécutif. À savoir : Si un champ de répertoire nécessaire à l'exécution de la fonction est vide, un message d'erreur s'affichera. Si le répertoire indiqué n'existe pas, HiCAD demande alors s'il doit être créé comme nouveau répertoire. Si le nom du répertoire indiqué est dénué de la lettre du lecteur, HiCAD vérifiera si ce répertoire existe dans le dossier EXE du répertoire d'installation de HiCAD. Si ce n'est pas le cas, HiCAD demande alors si ce répertoire doit être créé. Lors d'une nouvelle utilisation de la fonction Envoyer l'ordre d'impression, les fichiers déjà présents dans le répertoire de destination seront écrasés !
Synthétiser les fichiers PS	Si cette case est cochée, les fichiers PostScript seront alors regroupés dans un fichier MPLOT.PLO.PS.ALL.PS. Si la case Finition est cochée, un seul fichier sera alors créé. Il est possible de la sorte de créer, par exemple, des fichiers PDF et TIF à plusieurs pages.
Finition	À l'utilisation d'un convertisseur approprié, comme Ghostscript, vous avez la possibilité de convertir automatiquement les fichiers PostScript dans un autre format, par exemple PDF ou TIF. Cochez pour cela case Finition et indiquez dans le champ Ligne de commande la commande correspondant à la conversion.

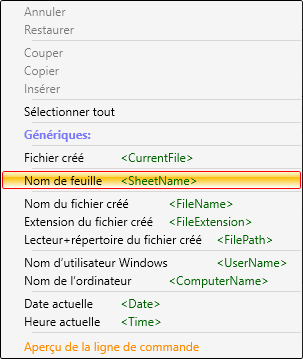

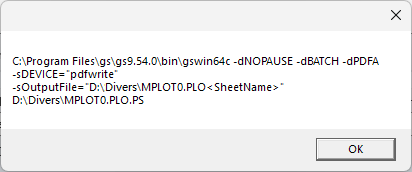

Ligne de commande	Si la case Finition est cochée, saisissez alors ici la commande correspondant à la conversion. Vous trouverez plus d'informations dans l'aide de chacun des convertisseurs. Un exemple pour Ghostscript : C:\Program Files\gs\gs9.54.0\bin\gswin64c -dNOPAUSE -dBATCH -dPDFA -sDEVICE="pdfwrite" -sOutputFile="<FilePath><FileName>.pdf" <CurrentFile> convertit les fichiers PostScript en fichiers PDF ; C:\Program Files\gs\gs9.54.0\bin\gswin64c -dNOPAUSE -dBATCH -sDEVICE="tiffg4" -sOutputFile="<FilePath><FileName>.tif" <CurrentFile> convertit les fichiers PostScript en fichiers TIF. Par un clic droit dans ce champ, un menu contextuel s'ouvre pour vous aider à former votre ligne de commande. Vous avez ici la possibilité de choisir différents caractères de remplacement pour le nom de fichier, par exemple C:\Program Files\gs\gs9.54.0\bin\gswin64c -dNOPAUSE -dBATCH -dPDFA -sDEVICE="pdfwrite" -sOutputFile="<FilePath><SheetName>.pdf" <CurrentFile> C:\Program Files\gs\gs9.54.0\bin\gswin64c -dNOPAUSE -dBATCH -dPDFA -sDEVICE="pdfwrite" -sOutputFile="<FilePath><FileName><SheetName>.pdf" <CurrentFile> Pour ce faire, placez le curseur à l'endroit où le caractère de remplacement doit être inséré et cliquez ensuite sur le bouton droit de la souris pour activer le menu contextuel. En ce qui concerne le nom de la feuille, c'est-à-dire le caractère de remplacement Nom de feuille, c'est-à-dire le caractère de remplacement <SheetName>, il faut tenir compte de ce qui suit : Tous les caractères non autorisés sont remplacés dans le nom de la feuille par un trait de soulignement _. Les caractères non autorisés sont :\:/\"<>?*\|. Si les noms de feuilles sont identiques, un nouveau nom est automatiquement généré, par exemple MySheet -> MySheet(2) -> MySheet(3) ... Pour les fichiers PS regroupés, le nom est composé des noms de feuilles édités (séparés par une virgule). La longueur est limitée à 32 caractères. Par exemple : MySheet1,MySheet2,MySheet3.pdf. La fonction Aperçu de la ligne de commande vous permet de voir à quoi ressemble finalement la commande, par exemple
Supprimer le fichier source après édition	Si cette case est cochée, tous les fichiers PS seront alors supprimés après leur conversion.

Édition XPS

Répertoire de destination	Vous sélectionnez ici le répertoire où devront être déposés les fichiers XPS. Ils ont pour nom MPLOTn.PLO.XPS, où n sera un numéro consécutif. À savoir : Si un champ de répertoire nécessaire à l'exécution de la fonction est vide, un message d'erreur s'affichera. Si le répertoire indiqué n'existe pas, HiCAD demande alors s'il doit être créé comme nouveau répertoire. Si le nom du répertoire indiqué est dénué de la lettre du lecteur, HiCAD vérifiera si ce répertoire existe dans le dossier EXE du répertoire d'installation de HiCAD. Si ce n'est pas le cas, HiCAD demande alors si ce répertoire doit être créé. Lors d'une nouvelle utilisation de la fonction Envoyer l'ordre d'impression, les fichiers déjà présents dans le répertoire de destination seront écrasés !
Finition	À l'utilisation d'un convertisseur approprié, vous avez la possibilité de convertir automatiquement les fichiers XPS dans un autre format, par exemple PDF. Cochez pour cela case Finition et indiquez dans le champ Ligne de commande la commande correspondant à la conversion.
Ligne de commande	Si la case Finition est cochée, saisissez alors ici la commande correspondant à la conversion. Vous trouverez plus d'informations dans l'aide de chacun des convertisseurs. Avec le bouton droit de la souris, il est possible d'activer un menu contextuel analogue celui de la sortie ISD FilePrinter, qui vous assiste lors de la saisie de la ligne de commande.
Supprimer le fichier source après édition	Si cette case est cochée, tous les fichiers XPS seront alors supprimés après leur conversion.
