Sous-système de grille

Les grilles sont souvent employées comme base de construction, en particulier dans la Charpente métallique. Pour affiner une grille 3D (ou une grille pour Charpente métallique), il est possible de définir des sous-systèmes de grille. En règle générale, ces derniers diffèrent dans les divers plans de grille, mais peuvent aussiavoir des trajectoires en diagonale. Un sous-système de grille se compose d'un point initial ainsi que d'un point final et a l'apparence d'une arête. La grille et ses sous-systèmes sont normalement affichés dans la zone de modélisation pour pouvoir construire le long des arêtes de la grille.

Définir un sous-système de grille

Pour définir un sous-système de grille, cliquez sur le bouton droit de la souris (BDS) sur la grille. À la suite de quoi, le menu contextuel pour grille apparaît. Lancez alors la fonction Sous-système de grille.

Une fois la fonction lancée, HiCAD vous demandera de définir le point initial du sous-système de grille que vous déterminerez par définition de point. Faites ensuite de même avec le point final. Au cours de cette définition du point initial et final, vous pouvez lancez un menu avec d'autres options en faisant un clic droit :

Vous avez ici la possibilité de terminer (et annuler) la fonction ou bien annuler la saisie du point initial que vous veniez de faire pour la recommencer.

Le sous-système de grille identifié par les deux points est indiqué dans la scène comme arête. Vous pouvez alors définir d'autres sous-systèmes ou bien terminer la fonction.

Les sous-systèmes de grille sont insérés comme éléments secondaires portant le nom de Sous-système et rassemblés dans un ensemble nommé Sous-système de grille. Cet élément est attribué à la grille sélectionnée pour lancer la fonction.

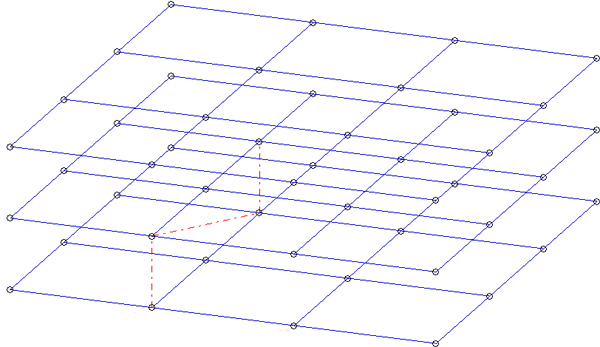

Grille avec 3 plans et 3 sous-systèmes (ligne pointillée rouge)

À savoir :

La représentation (couleur et type de ligne) du sous-système de grille peut être définie dans l'éditeur de configuration (isdconfigeditor.exe) dans la rubrique Modélisation > Grille. Le paramètre par défaut de ISD est : couleur 13 (Bleu), type de ligne 4. Vous pouvez également avoir recours aux fonctions de cotation 3D pour les sous-systèmes de grille. Lorsque vous établissez le point d'attache d'une cote que vous êtes en train de créer sur un sous-système de grille, alors les cotes seront ajustées en cas de modifications du sous-système.
La grille est masquée dans la zone de feuille, en particulier dans les dessins dérivés. À la place de la grille sont affichées les annotations de cette dernière. De même pour les sous-systèmes de grille , les annotations du sous-système de grille sont représentées (voir Annotation des sous-systèmes de grille).

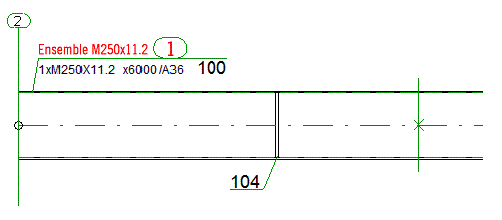

Bulle d'annotation de grille (à gauche, Ensemble) et bulle d'annotation du sous-système de grille (à droite) dans un dessin dérivé.

Les nom du sous-système de grille (numéro ID) peut être affiché dans l'annotation de sous-système de grille.

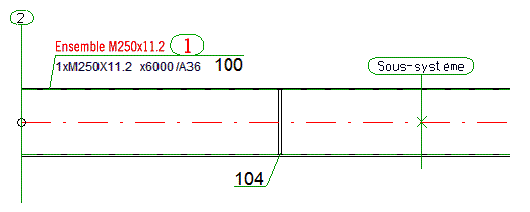

Bulle d'annotation de grille (à gauche, Ensemble) et bulle d'annotation du sous-système de grille avec nom dans une zone de texte (à droite, Sous-système) dans un dessin dérivé.

Des cotes peuvent également être définies sur les bulles d'annotations de la grille et du sous-système de grille.

Modifier un sous-système de grille

Pour modifier des sous-systèmes de grille, vous pouvez utiliser la beaucoup de fonctions standards de traitement, par exemple :

Déplacer
Supprimer
Afficher/masquer
Renommer (numéro ID dans la fenêtre d'attribut de l'ICN)
Modifier des attributs d'élément
