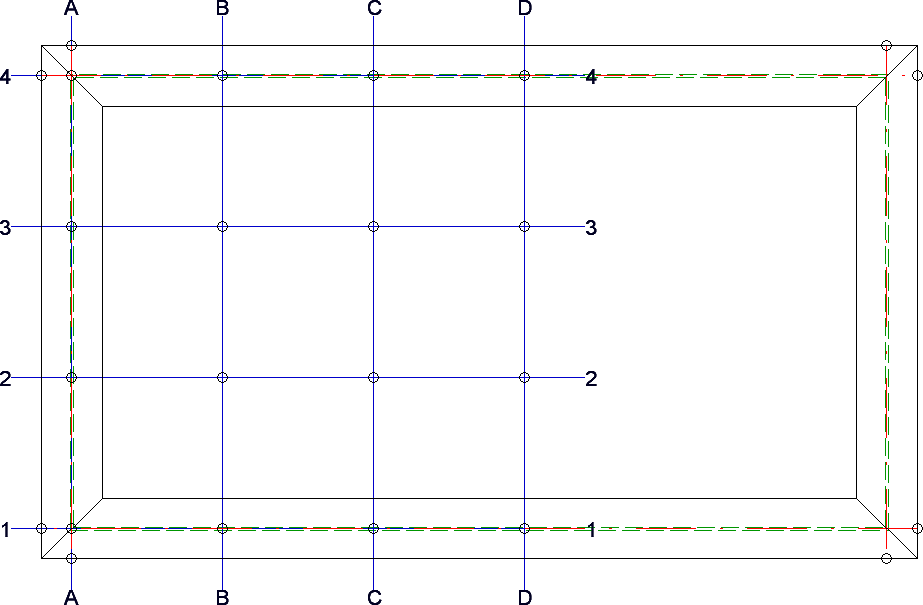

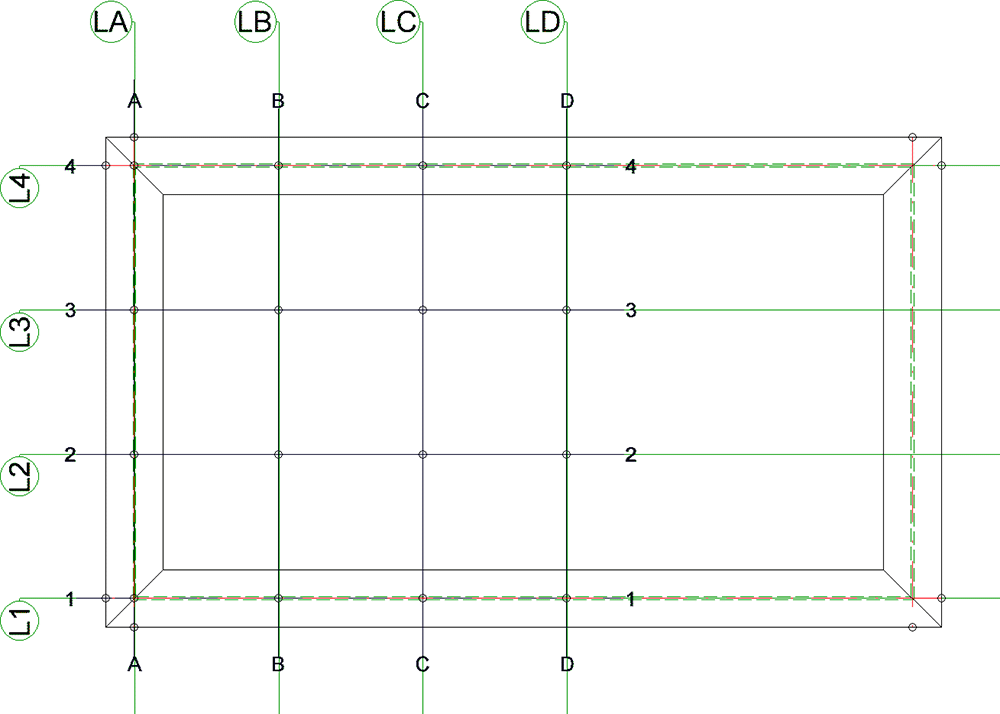

Créer une annotation de grille

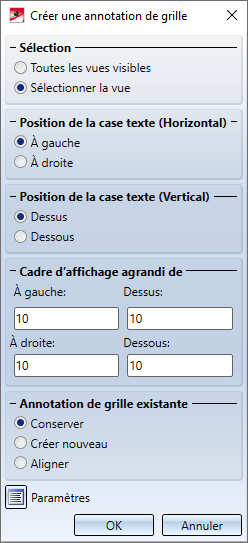

Grâce à cette fonction, annotez individuellement en une étape tous les axes d'une grille 3D (axes système). À cet effet, la fenêtre de dialogue Annotation de grille apparaît.
Options
- Sélection
En activant le bouton radio correspondant, vous déterminez si seuls les axes systèmes d'une vue définie doivent être annoté ou bien les axes systèmes de toutes les vues visibles. Si la case Sélectionner la vue est active, alors HiCAD vous demandera d'identifier la vue souhaitée, une fois que vous aurez quittez la fenêtre de dialogue avec OK. - Position de la case de texte

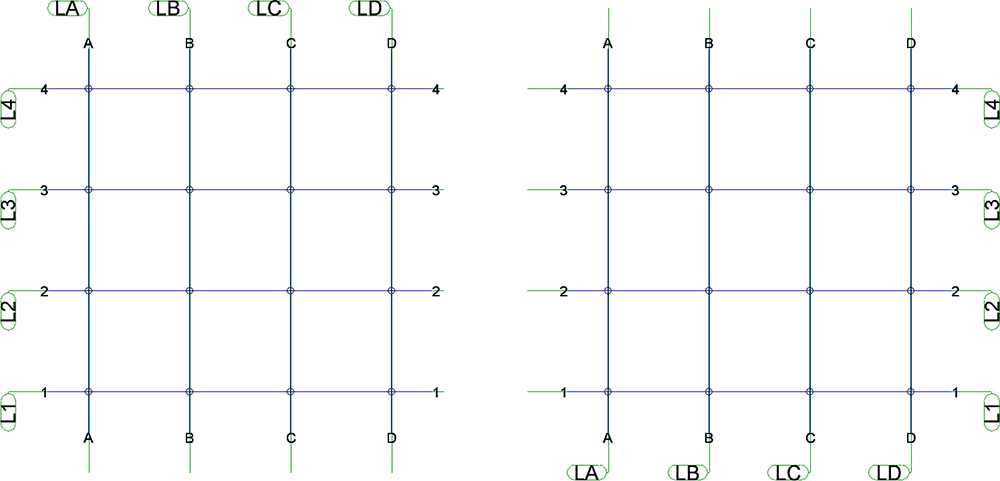

Ces options définissent les positions horizontale (droite/gauche) et verticale (dessus/dessous) du texte d'annotation.
Position dessus à gauche et dessous à droite
- Cadre d'affichage agrandi de

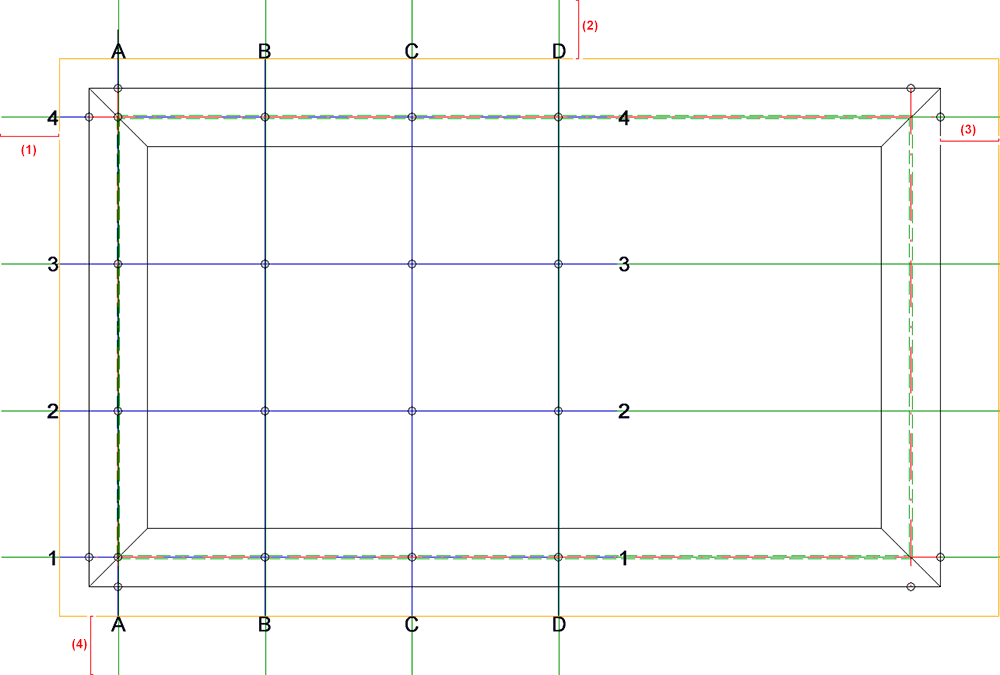

La longueur des lignes d'annotations est dans un premier temps définie par la taille du parallélépipède enveloppant (1) qui entoure tous les éléments de la scène. De plus, dans le champ Cadre d'affichage agrandi de, vous pouvez entrez une valeur (2) jusqu'à laquelle les lignes du dessus, dessous, de gauche et de droite doivent s'allonger ou rétrécir dans le cas d'une valeur négative.
- Annotation de grille existante
Ici, déterminez comment les annotations de grille déjà existantes doivent être traitées. - Conserver
Les annotations de grille existantes restent inchangées. - Créer nouveau
Les annotations de grille existantes sont supprimées puis (re)générées avec les paramètres actuels. - Aligner
Il s'agit ici seulement d'ajuster l'alignement (ou orientation) des annotations de grille existantes par rapport aux paramètres actuels. Sinon, vous pouvez aussi utiliser la fonction Aligner grille.
Paramètres
Cliquez sur le bouton
dans la fenêtre de dialogue Créer une annotation de grille, déterminez alors les paramètres pour l'annotation de grille. Il s'agit du texte, de la représentation du cadre de symbole, des couleurs et types des lignes d'annotation, de la police (type, couleur, taille) et bien d'autres.

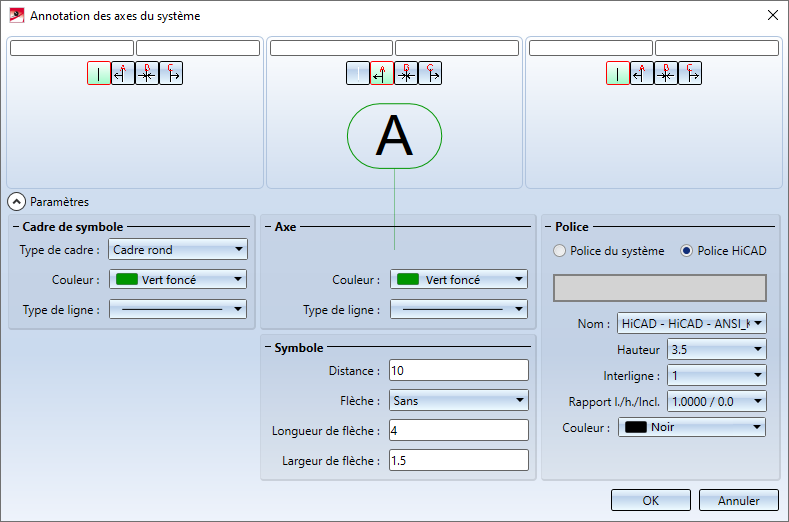

Alors apparaît la fenêtre de dialogue Annotation d'axes du système.
Dans cette fenêtre, vous pouvez paramétrer individuellement l'annotation de grille. Dans la section du haut, paramétrez le texte pour l'annotation d'axe; dans la section inférieure, la représentation de l'annotation.
Déterminez le texte de l'annotation
La configuration par défaut pour l'annotation affiche dans le champ du milieu le texte d'annotation choisi pour la grille en cours de traitement (par exemple :
). De plus, vous pouvez compléter un préfixe ainsi qu'un suffixe que vous aurez entré dans le champ de saisie de texte situé au dessus.
.
Les symboles portent les significations suivantes :
|
Aucune annotation (aucun nom) d'axe |
|
Le texte d'annotation de l'axe employé sera celui qui précède l'axe système en cours de traitement. S'il y en a pas, alors le texte reste inchangé. |
|
Le texte d'annotation de l'axe système actuel est utilisé. |
|
Le texte d'annotation de l'axe suivant l'axe système actuel est utilisé. S'il n'y en a pas, le texte reste inchangé. |

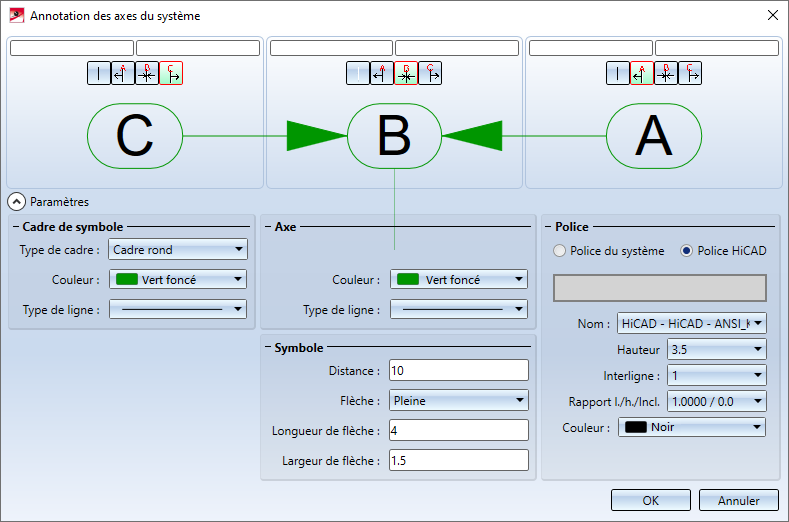

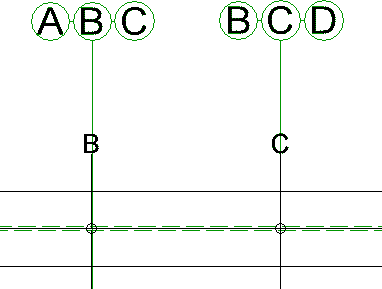

Si vous souhaitez également afficher une référence aux axes voisins, utilisez la zone gauche/droite correspondante de la boîte de dialogue.
Représentation de l'annotation
Dans la partie inférieure de la fenêtre, vous pouvez définir la représentation de l'annotation de l'axe. Dans le cas, où cette section n'apparaît pas, il vous faut cliquer sur le symbole
pour l'afficher.
Voici les paramètres disponibles :
|
(1) Cadre de symbole |
|
|
|
(2) Axe |
|
|
|
(3) Symbole |
|
|
|
(4) Police |
|
Lorsque vous prenez l'annotation d'axe de la grille 3D en référence dans une annotation d'axes système, alors l'annotation d'axe système sera également ajustée dans le cas de modifications ultérieures effectuées avec la fonction Paramètre de grille.
