Verrouiller contre l'édition
Les éléments et les ensembles d'une scène peuvent être munis d'un verrouillage contre les modifications. Cela peut être utile par exemple pour protéger un ouvrage adjacent d'une modification involontaire.
Nota bene :
Le verrouillage contre l'édition est (principalement) utile pour les utilisateurs n'utilisant pas HELiOS. Si vous souhaitez disposer d'autres fonctionnalités, nous vous recommandons alors l'utilisation du système PDM HELiOS.
En outre, le mécanisme de verrouillage de HELiOS a dans tous les cas la priorité. Cela signifie que même un élément "déverrouillé" dans HiCAD et validé dans HELiOS ne peut pas être modifiée.

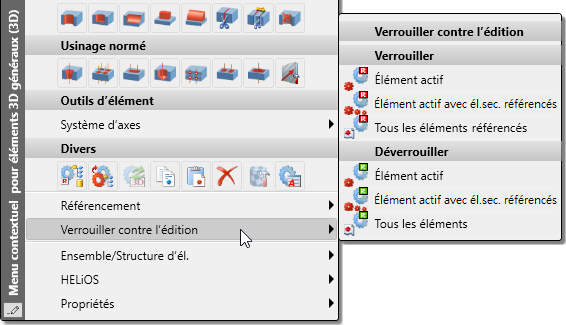

Les fonctions HiCAD pour verrouiller et déverrouiller les objets de la scène sont disponibles dans le menu contextuel des éléments, sous Verrouiller contre l'édition.

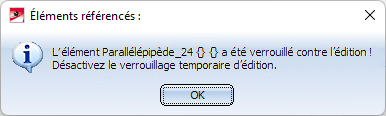

Un verrouillage contre l'édition bloque toutes les opérations qui modifieraient un élément. Cela concerne aussi bien les modifications géométriques que les modifications de position des éléments secondaires ainsi que les modifications sur les attributs (selon le réglage de l'attribut). Si un élément verrouillé venait à subir une modification, un message apparaît avec l'indication de l'élément verrouillé, par exemple :
De plus, l'élément sera mis en évidence en couleur sur la scène.
|
Fonction |
Sens |
|---|---|
|
|
Verrouiller, Élément actif L'élément actif, et tous ses éléments secondaires non référencés en externe, seront verrouillés. Les éléments référencés en externe ne seront pas verrouillés. Il est donc possible par là de verrouiller la position d'un élément référencé dans l'ensemble supérieur, tout en permettant la modification de la géométrie. L'élément actif sera symbolisé dans l'ICN par le symbole du verrouillage
Exemple :

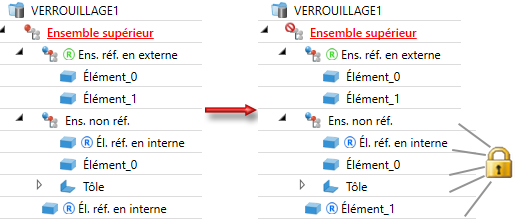

L'Ensemble supérieur se voit muni d'un verrouillage. L'Ens. réf. en externe n'est pas verrouillé, c'est-à-dire que les éléments subordonnés de cet ensemble peuvent être modifiés. Tous les autres éléments seront verrouillés, sans pour autant que cela soit indiqué dans l'ICN par un symbole. |
|
|
Verrouiller, Liste d'éléments active avec él.sec. référencés L'élément actif sera verrouillé - y compris tous ses éléments secondaires. Les éléments qui leurs sont identiques seront également verrouillés. L'élément actif, tous les éléments subordonnes référencés en externe, ainsi que les éléments qui leurs sont identiques seront indiqués dans l'ICN par un symbole de verrouillage Si une liste d'éléments (sélection multiple) est active lors de l'exécution de la fonction, cela s'applique à toutes les éléments de la liste d'éléments. Exemple :

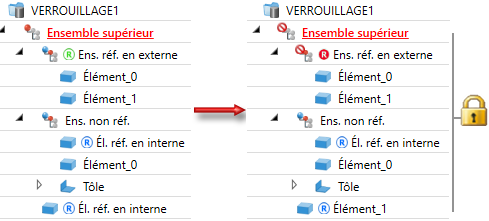

L'Ensemble supérieur se voit muni d'un verrouillage. L'Ens. réf. en externe sera ici également verrouillé, ainsi que tous les autres éléments. |
|
|
Verrouiller, Tous les éléments référencés Tous les éléments référencés en externe sur la scène seront verrouillés. Si l'élément sur lequel la fonction est exécutée n'est pas référencé, il ne sera alors pas verrouillé. Les éléments référencés en interne ne seront également pas verrouillés. Tous les éléments référencés en externe seront indiqués dans l'ICN par de symbole de verrouillage Exemple :

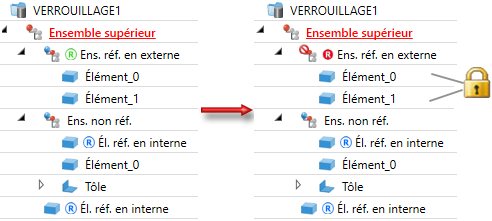

L'Ensemble supérieur se voit muni d'un verrouillage. Ici, seul l'Ens. réf. en externe sera verrouillé, c'est-à-dire ses éléments subordonnés. |
|
|
Déverrouiller, Élément actif L'élément actif sera déverrouillé. Ses éléments secondaires seront également déverrouillés, pour autant qu'il ne s'agisse pas d'éléments référencés en externe ou en interne qui auraient été verrouillés indépendamment de l'élément supérieur. Il en va de même pour les éléments qui leurs sont identiques. |
|
|
Déverrouiller, Élément actif avec él.sec. référencés L'élément actif et tous ses éléments secondaires - également référencés en externe - seront déverrouillés. |
|
|
Déverrouiller, Tous les éléments Tous les éléments de la scène seront déverrouillés - qu'ils soient référencés ou non. |
.
.
Les éléments qui portent dans l'ICN le symbole
, c'est-à-dire les éléments qui viennent d'être modifiés et qui n'ont pas encore été enregistrés, ne peuvent pas être verrouillés. Un message d'erreur apparaît alors.
À savoir :
-
Un verrouillage contre l'édition ne s'applique que sur la scène en cours. Lorsque vous enregistrez un élément verrouillé et qu'il est inséré dans une autre scène, vous pouvez alors le modifier dans cette dernière. Le verrouillage contre l'édition s'applique également pour tous les éléments identiques de la scène active (sinon, les modifications qui y sont opérées s'appliqueraient également à cet élément). Mais lorsque vous avez enregistré la scène et que vous l'avez chargée ailleurs, le verrouillage s'applique toujours. De cette façon, vous pouvez, par exemple lorsque vous transmettez la scène à un tiers, empêcher toutes modifications involontaires.

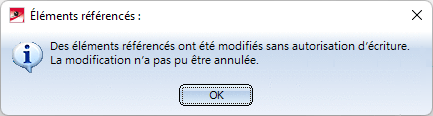

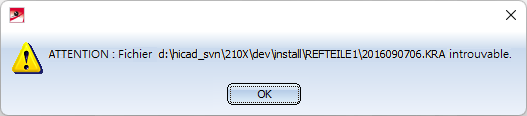

- Dans les (très rares) cas où une fonction n'empêche pas la modification d'éléments verrouillés, un message d'avertissement s'affichera au moment de la sauvegarde, vous indiquant que vous avez modifié des éléments référencés pour lesquels vous n'avez pas de droits d'écriture en raison du verrouillage. Dans de tels cas, HiCAD tentera d'annuler vos modifications de manière automatique. Cela n'est toutefois possible que si le fichier KRA existe. Dans tous les cas, un message approprié sera affiché, vous indiquant si l'annulation des modifications a réussi ou non.
- Lors du référencement, nous attirons toujours l'attention sur le fait qu'il ne faut pas utiliser d'éléments référencés en interne dans un ensemble référencé en externe. Si c'est néanmoins le cas et que des éléments identiques à un élément référencé en interne se trouvent à la fois sous un ensemble verrouillé et ailleurs dans la structure, les modifications de l'élément référencé en interne situé ailleurs dans la structure sont également prises en compte pour l'élément identique dans l'ensemble verrouillé. Aucun message d'avertissement ne vous le signalera cependant !
- En déplaçant votre souris sur le symbole de verrouillage, une information vous apparaîtra sous la forme d'une infobulle :
- Veuillez également tenir compte des remarques relatives au verrouillage contre l'édition pour les Fonctions du module Tuyauteries + Process.
