Déplacer un élément
Déplacer un élément manuellement ou à l’aide de la technique d’esquisse
Élément 2D > Transformer > Menu déroulant Déplacer > Déplacer l’élément, libre
Pour déplacer les éléments, vous devez d’abord identifier les points d’appui.
-
Commencez par identifier l’élément à déplacer.
-
Sélectionnez ensuite la fonction de votre choix.
-
Indiquez l’emplacement du point d’appui sur l’élément à déplacer.
-
Indiquez l’emplacement du point où l’élément doit être déplacé.
Si vous avez sélectionné la fonction Déplacer l’élément, esquisser, alors vous devez déplacer l’élément à l’aide du curseur de la technique d’esquisse. L’espacement de la grille d’esquisse peut être modifié à l’aide des touches + et - du clavier.

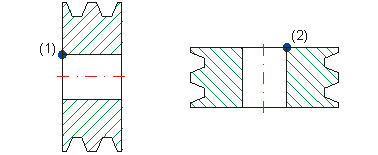

(1) Point d’appui au niveau de l’élément actif
(2) Point d’appui dans la scène
Déplacer et faire pivoter un élément
Élément 2D > Transformer > Menu déroulant Déplacer > Déplacer + faire pivoter l’élément
Cette fonction permet de déplacer l’élément actif et de le faire pivoter.
-
Indiquez l’emplacement du point d’appui sur l’élément à déplacer.
-
Indiquez l’emplacement du point d’appui dans la scène où l’élément doit être déplacé.
-
Indiquez l’angle de rotation.

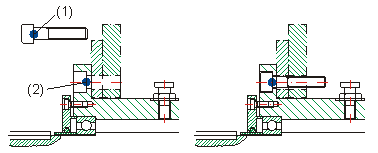

(1) Point d’appui au niveau de l’élément actif
(2) Point d’appui dans la scène
Les textes et les cotations seront déplacés et feront l’objet d’une rotation. Les cotations parallèles à l’axe conservent leur emplacement.
