Mettre à l'échelle un élément

Mettre à l’échelle un élément de façon uniforme

Élément 2D > Transformer > Mettre à l'échelle l’élément

Vous pouvez modifier la taille de l’élément actif en indiquant un coefficient d'agrandissement ou de réduction, un nouvel emplacement via deux points d’appui, et un angle de rotation.

  1. Déterminez d’abord le nouvel emplacement de l’élément en indiquant les deux points d’appui.

  2. Indiquez un coefficient d'agrandissement ou de réduction et un angle de rotation.

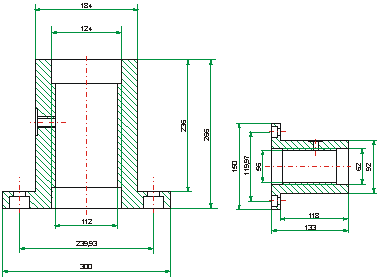

Si l’élément dont la taille est modifiée possède des cotations, alors celles-ci seront automatiquement corrigées afin de correspondre aux nouvelles dimensions. La taille du chiffre de cote reste quant à elle inchangée.

Mettre à l'échelle un élément dans la direction X-Y

Élément 2D > Transformer > Menu déroulant Mettre à l'échelle > Mettre à l'échelle, X-Y

La taille de l’élément actif peut être modifiée en indiquant un coefficient d'agrandissement ou de réduction dans la direction X et Y, un nouvel emplacement via deux points d’appui, et un angle de rotation.

  1. Identifiez tout d’abord les deux points d’appui afin de déterminer le vecteur de déplacement.

  2. Indiquez un coefficient d'agrandissement ou de réduction dans les directions X et Y.

  3. Indiquez ensuite l’angle de rotation.

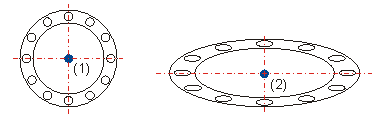

Différents coefficients d'agrandissement ou de réduction dans les directions X et Y

Mettre à l'échelle un élément de façon uniforme avec ses annotations et ses cotations

Élément 2D > Transformer > Menu déroulant Mettre à l'échelle > Mettre à l'échelle, X-Y, avec annotations+cotations

Cette fonction permet de mettre à l'échelle la taille des annotations et des cotations en même temps que l’élément. Vous pouvez modifier la taille de l’élément actif en indiquant un coefficient d'agrandissement ou de réduction, un nouvel emplacement via deux points d’appui, et un angle de rotation.

Mettre à l'échelle un élément dans la direction X-Y avec ses annotations et ses cotations

Élément 2D > Transformer > Menu déroulant Mettre à l'échelle > Mettre à l'échelle, X-Y, avec annotations+cotations

Cette fonction permet de mettre à l'échelle la taille des annotations et des cotations en même temps que l’élément. La taille de l’élément actif peut être modifiée en indiquant un coefficient d'agrandissement ou de réduction dans la direction X et Y, un nouvel emplacement via deux points d’appui, et un angle de rotation.
