Grille de dessin
Géométrie 2D > Aides > Menu déroulant Grille > Grille, relatif
La fonction Grille, relatif permet de créer une grille de lignes auxiliaires.
- Définissez le point de référence de la grille, puis indiquez la distance dans la direction de l’axe X.
- Confirmez votre saisie en appuyant sur la touche Retour arrière ou en faisant un clic gauche.
La touche Retour arrière vous permet d’ajouter autant de lignes auxiliaires que vous le souhaitez. Faites un clic droit pour indiquer la distance dans la direction de l’axe Y.
- Indiquez la distance dans la direction de l’axe Y, puis appuyez sur la touche Retour arrière pour insérer les lignes auxiliaires horizontales.
Faites un clic droit pour revenir au mode de sélection.
La fonction Grille, absolu permet d’indiquer directement les coordonnées absolues X et Y du point de référence pour chaque ligne auxiliaire.

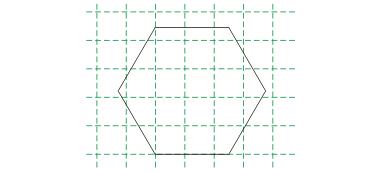

Grille de lignes auxiliaires
