Interrompre une ligne d'attache
Cette fonction permet d’interrompre des lignes d’attache qui se croisent.
- Identifiez la cotation en sélectionnant son chiffre de cote.
- Identifiez les lignes d’attaches au niveau de l’endroit où vous souhaitez créer l’interruption.
L’interruption sera créée à partir du point indiqué et dans les deux directions selon la même longueur. Vous pouvez modifier la largeur de l’interruption depuis le gestionnaire de configuration sous Dessins > Annotations > Cotation 2D > Distance entre les interruptions et les lignes d’attaches ou depuis les Paramètres
.
Vous pouvez créer plusieurs interruptions à la suite pour les deux lignes d’attache.

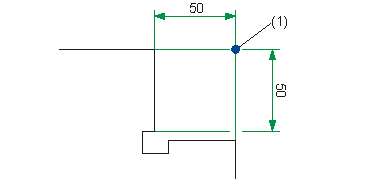

(1) Identification des lignes d’attache
