Onglets des paramètres de cotation
La configuration des paramètres de cote situés dans les onglets décrits ci-dessous détermine la façon dont les cotations sont créées.
Une fois les modifications de votre choix effectuées, fermez la fenêtre en cliquant sur OK.
La demande de confirmation Appliquer tous les paramètres (oui) ou seulement les paramètres modifiés (non) ? apparaît à l’écran. Cliquez sur Oui pour appliquer tous les paramètres actuels de la fenêtre de saisie. Si vous cliquez sur Non, seules vos modifications seront prises en compte.
Onglet Ligne de cote/Fins de lignes de cote
L’onglet Ligne de cote/Fins de lignes de cote permet de définir l’ensemble des paramètres des lignes de cote et des lignes d'attache, comme leur couleur, leur longueur ou leur espacement.
Couleur
Permet de modifier la couleur des lignes. Sélectionnez la couleur de votre choix. Vous pouvez afficher ou masquer les lignes de cote grâce à la coche située sous la liste des couleurs.
Fin de ligne de cote
Permet de caractériser l’extrémité de cote par une flèche, un cercle ou un trait oblique. Vous pouvez également masquer les extrémités de cote.

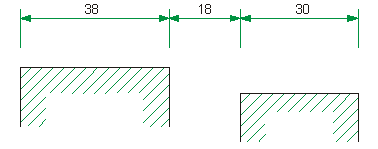

Lignes d'attache
Vous pouvez indiquer des valeurs différentes pour la longueur et la distance entre la ligne d'attache et la géométrie. Les lignes d’attache peuvent être masquées séparément.
Longueur de la ligne d'attache : 5 mm
La distance correspond à la longueur séparant la géométrie (au niveau du point d’attache) du point initial de la ligne d'attache.

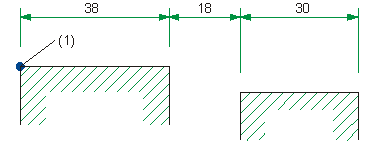

(1) Point de ligne d’attache - Espacement de 5 mm par rapport à la ligne d'attache

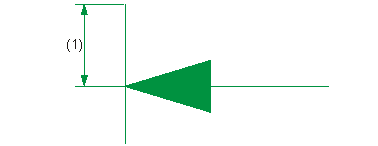

Dépassement de la ligne d'attache
Permet d’indiquer le dépassement en millimètres des lignes d'attache.
(1) Dépassement de la ligne d’attache

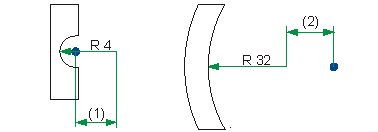

Cote de rayon
Permet d’indiquer une longueur minimale afin de rallonger les lignes de cote des rayons de faible importance au niveau du point médian. Vous pouvez également indiquer une longueur maximale pour raccourcir les lignes de cote des rayons de forte importance au niveau du point médian.
(1) Lignes de cote prolongées
(2) Lignes de cote raccourcies
Onglet Chiffre de cote
Cet onglet permet de modifier les paramètres du chiffre de cote. Vous pouvez y définir le type de représentation et les propriétés des chiffres de cote :
-
la couleur et le calque attribués à la cotation (valeur par défaut : 49) ;
-
l’unité de longueur et le nombre de décimales ;
-
la position du chiffre de cote par rapport à la ligne de cote ;
-
la taille du chiffre de cote ;
-
le type de définition du chiffre de cote (Issu de la construction, Saisir, Avec ajout, Avec facteur) ;
-
l’affichage du 2e chiffre de cote.
Onglet Texte de cote
Il est possible d’ajouter des textes additionnels au chiffre de cote. L’onglet Texte de cote permet de définir les propriétés et l’affichage du texte additionnel. Ces paramètres sont les suivants :
-
la hauteur du texte ;
-
l’emplacement du texte par rapport au chiffre de cote et à la ligne de cote.
Onglet Tolérance/Ajustement
Cet onglet contient les paramètres de tolérance et d’ajustement :
-
la couleur ;
-
l’unité de tolérance ;
-
la taille de l’annotation ;
-
la position de la tolérance et du chiffre de cote.
Valeur par défaut :
Unité de tolérance : Aucune
Hauteur de l’annotation : 3,5
Position par rapport au chiffre de cote parallèle à la ligne de cote : 1,5
Position de la 1ere tolérance par rapport au chiffre de cote perpendiculaire à la ligne de cote : 5,0
Position de la 2e tolérance par rapport au chiffre de cote parallèle à la ligne de cote : 0,0

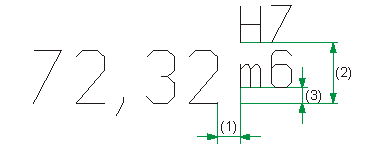

(1) Espacement entre le point d’attache du chiffre de cote et la tolérance
(2) Espacement entre le point d’attache du chiffre de cote et la 1ere tolérance
(3) Espacement entre le point d’attache du chiffre de cote et la 2e tolérance
À savoir :
- Tolérance supérieure - n’a d’effet que lorsque la cotation présente une tolérance unique supérieure (p. ex. « +0,01 »).
- Tolérance inférieure -n’a d’effet que lorsque la cotation présente une tolérance unique inférieure (p. ex. « -0,01 »).
- Tolérance +/- - n’a d’effet que lorsque la cotation présente une tolérance unique +/- (p. ex. « +-0,01 »).
- 2 tolérances - n’a d’effet que lorsque la cotation présente deux tolérances à la fois (p. ex. « +0,01 -0,05 »).
Les trois premières tolérances décrites ci-dessus correspondent aux trois boutons de la première ligne de la boîte de dialogue Tolérances (Cotation et annotation 2D > Modifier > Texte add. > Tolérances). La quatrième tolérance correspond aux trois boutons de la seconde ligne de la fenêtre.
Menu des tolérances
Onglet Symbole
Il est possible d’ajouter des symboles (p. ex. un symbole de diamètre) à toutes les cotations. Cet onglet permet de déterminer la taille des symboles, ainsi que leur emplacement par rapport au chiffre de cote et à la ligne de cote.
