Cote circulaire libre
Variable
Permet de créer une cotation libre afin d’indiquer le diamètre d’un cercle ou le rayon d'un arc de cercle. L’emplacement de la cotation est déterminé en fonction du point servant à déterminer l’emplacement de la ligne d’attache.
- Identifiez le cercle ou l’arc de cercle.
La cotation apparaît au niveau du curseur et peut être déplacée librement autour du cercle.
- Indiquez l’emplacement de la ligne de cote.

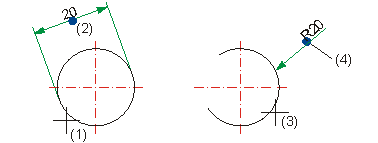

(1) Point d’identification du cercle
(2) Point déterminant l’emplacement du chiffre de cote
(3) Identification de l’arc de cercle
(4) Point de l’emplacement du chiffre de cote
Cote de rayon, libre
Cotation et annotation 2D > Cote individuelle > Menu déroulant Variable > Cote de rayon, libre
Permet de créer une cotation libre afin d’indiquer le rayon d’un cercle ou arc de cercle. Ce type de cotation ne possède pas de lignes d'attache. La flèche de la ligne de cote indique l’arc de cercle. Indiquez un point afin de déterminer l’emplacement du chiffre de cote à l’intérieur ou à l’extérieur de la cotation.
- Identifiez le cercle ou l’arc de cercle.
La cotation apparaît au niveau du curseur et peut être déplacée librement autour et à l’intérieur du cercle.
- Indiquez l’emplacement de la cotation à l’aide des options de point.
Cote de diamètre, libre
Cotation et annotation 2D > Cote individuelle > Menu déroulant Variable > Cote de diamètre, libre
Permet de créer une cotation libre afin d’indiquer le diamètre d’un cercle ou arc de cercle. L’emplacement de la cotation est déterminé en fonction du point servant à déterminer l’emplacement de la ligne d’attache.
- Identifiez le cercle ou l’arc de cercle.
- Indiquez l’emplacement de la ligne de cote à l’aide des options de point.
Cote circulaire parallèle à l’axe (2D) • Cote circulaire (2D)
