Cote circulaire parallèle à l’axe

Variable

Cotation et annotation 2D > Parallèle > Menu déroulant Cote circulaire > Parallèle à l’axe

Permet de créer une cotation parallèle à un axe afin d’indiquer le diamètre d’un cercle ou le rayon d'un arc.

L’emplacement de la cotation est déterminé en fonction du pôle le plus proche, lui-même déterminé selon l’emplacement du dernier point.

1. Identifiez le cercle ou l’arc de cercle.

2. Indiquez un point afin de déterminer l’emplacement de la ligne de cote.

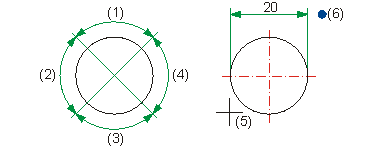

(1), (2), (3), (4) Pôles
(5) Point d’identification du cercle
(6) Point de l’emplacement de la ligne de cote

Cote circulaire, libre (2D) • Cote circulaire (2D)
