Remplacer / Remplacer tout

Si un ensemble est ouvert dans Inventor en tant que document HELiOS, le ruban HELiOS - Élément actifapparaît en plus du ruban de l'ensemble..

Vous y trouverez les fonctions Remplacer et Remplacer toutdans la zone Saisie

	Remplacer	L'échange d'un composant dans Inventor (par ex. par une version plus récente de l'élément correspondant) est effectué avec cette fonction pour l'Élément actif via la Recherche combinée d'HELiOS. L'ensemble supérieur doit avoir été préalablement mis en mode Édition (s'il ne l'est pas, vous recevez un message correspondant). Après sa sélection via la recherche combinée, l'élément correspondant est remplacé par le nouvel élément sur la scène. Seule la structure de la modélisation au niveau où le composant est échangé est prise en compte. L'enregistrement automatique de l'ensemble n'a pas lieu. A ce stade, le couplage HELiOS se comporte de manière analogue au processus de remplacement local d'Inventor et permet d'économiser du temps de calcul. À savoir : Dans l'onglet HELiOS - Élément individuel, la fonction Échanger (Échanger des composants dépendants) est également disponible sous Saisie. Si un élément individuel actif est un composant dépendant, il peut être échangé à cet endroit en tenant compte de la dépendance.
	Remplacer tout	Tout comme Échanger (cf. ci-dessus) la fonction Échanger tout ouvre la Recherche combinée d'HELiOS pour échanger toutes les occurrences de l'élément actif au niveau de l'ensemble supérieur. Ici aussi, l'ensemble de niveau supérieur doit avoir été mis en mode Édition au préalable (s'il ne l'est pas, vous recevez un message correspondant). Seule la structure de la modélisation au niveau où le composant est échangé est prise en compte. L'ensemble n'est pas enregistré automatiquement. Le comportement d'échange est identique à la fonction d'Inventor Composant > Tout remplacer.



Il ne s'agit pas nécessairement d'un cas d'application dans lequel l'élément correspondant est remplacé géométriquement. Par analogie avec le comportement d'échange d'Inventor, le couplage HELiOS supporte également les scénarios suivants :

• Un document est lié à deux articles (exemple "A1" et "A2") . Dans ans cette association, l'article actuel (A1) doit être échangé contre l'autre article lié (A2).

• Un document est lié à un article dans des positions d'index différentes ("A1-a" et "A1-b"). Dans une mise en page, l'état d'index incorporé (A1-a) de l'article doit être échangé contre sa version plus récente (A1-b).

• Un article enregistré dans le contexte de la structure du modèle sans lien de document doit être échangé contre un autre article ou un autre index d'article.

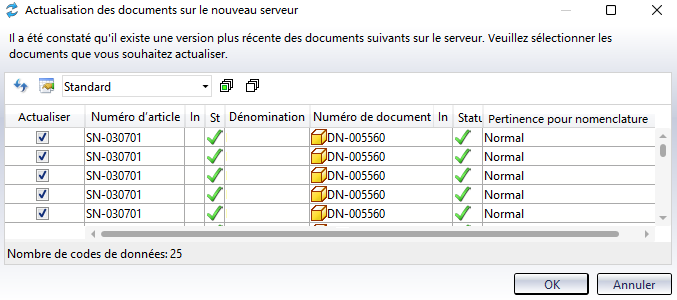

Si, dans le cas d'ensembles "en cours", il existe des versions d'index plus récentes d'éléments , il se peut que l'on vous demande, lors du chargement, de mettre à jour les documents vers la nouvelle version du serveur (si l'Option correspondante est activée à cet effet).
