Paramètres d'affichage en pouce
Si vous travaillez dans HELiOS avec les unités de mesure pieds et pouces, vous pouvez utiliser des options d'affichage étendues pour l'affichage des attributs (FLOAT) correspondants avec la catégorie d'unité.

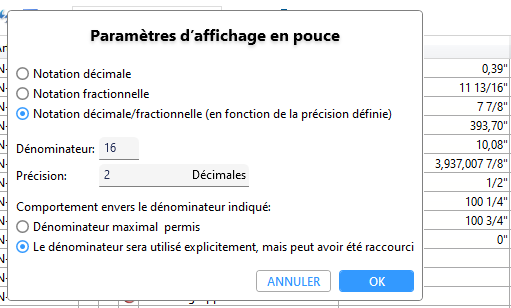

Si une colonne de la liste des résultats est un attribut pour lequel les pouces ou les pieds ont été définis comme l'unité d'affichage par défaut, vous pouvez accéder à la fenêtre des Paramètres d'affichage en pouce à partir d'un menu contextuel que vous ouvrez par un clic droit sur l'en-tête de la colonne concernée :
Vous pouvez choisir dans la fenêtre de dialogue entre la Notation décimale (par défaut), la Notation fractionnelle et la Notation décimale/fractionnelle combinée.
Si vous sélectionnez l'un des deux types d'affichage qui impliquent des fractions, vous pouvez alors saisir manuellement le Dénominateur de la fraction à afficher dans le champ de saisie.
En outre, sous Comportement envers le dénominateur indique, vous pouvez choisir entre :
-
Dénominateur maximal permis : dans ce cas, tous les dénominateurs possibles dans la plage spécifiée sont utilisés. Le plus grand dénominateur autorisé est toujours affiché, il n'y a pas de raccourcissement de la fraction.
Exemple : avec un dénominateur de 16, la valeur 47,2 devient "47 1/5".
-
Le dénominateur sera utilisé explicitement, mais peut avoir été raccourci : le dénominateur paramétré est utilisé et si possible, la fraction est raccourcie.
Exemple : avec un dénominateur de 16, la valeur 47,2 devient "47 3/16".
Si vous travaillez avec la Notation décimale/fractionnelle, vous pouvez également définir la Précision des décimales affichée en saisissant une valeur correspondante.
Dans l'exemple suivant, la liste des résultats indique les pieds et les pouces au format Notation décimale/fractionnelle avec un Dénominateur de 16, qui est raccourci si nécessaire, et 2 décimales :
Lors de la communication en pieds, un affichage mixte en pieds et en pouces sera automatiquement produit lors de l'utilisation de la notation fractionnelle.
Exemple : une valeur de 6,125' est affichée sous la forme 6' -1½'' en cas de l'utilisation de la Notation fractionnelle avec une Dénominateur de 16.
À savoir :
Dans les Options HELiOS, vous pouvez également, sous Général, définir si la Représentation de la longueur en pouce et pied doit être affichée selon la norme américaine (in, ft) ou britannique ('',').
