Jonction de tube de force (2702)

Fenêtre d'ancrage Fonctions bâtiment > Charpente métallique > Jonctions > Chant sur côté âme/aile > Rabat > Jonction de tube de force (2702)

Cette variante de design crée une jonction de tube de force entre deux profilés ou tôles. Les exécutions suivantes y sont possibles :



En connectant les profilés, la jonction de barre de force fournit en temps normal les goussets. Vous avez également la possibilité de fixer le tube de force à des tôles qui sont déjà disposées sur les profilés.

Veuillez noter que dans le cas d'une fixation sur les tôles, celles-ci devront se trouver sur le même plan.

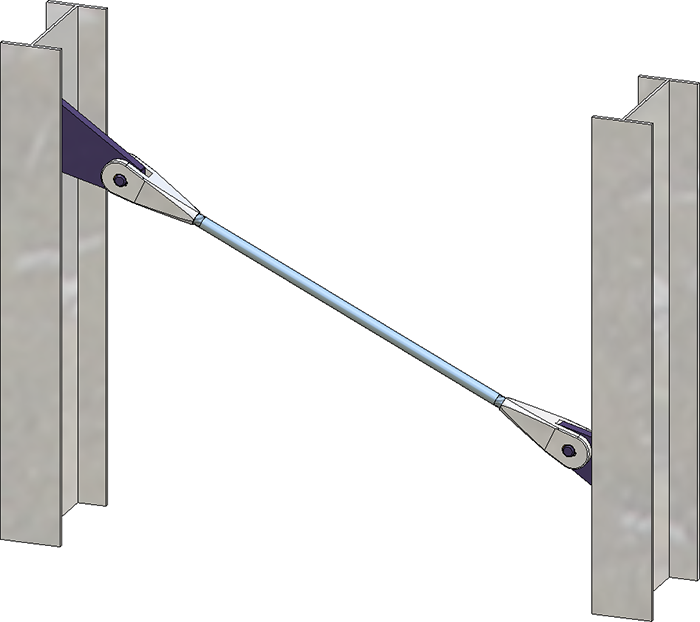

Jonction de tube de force avec système de bâton-pilote Besista





Onglet

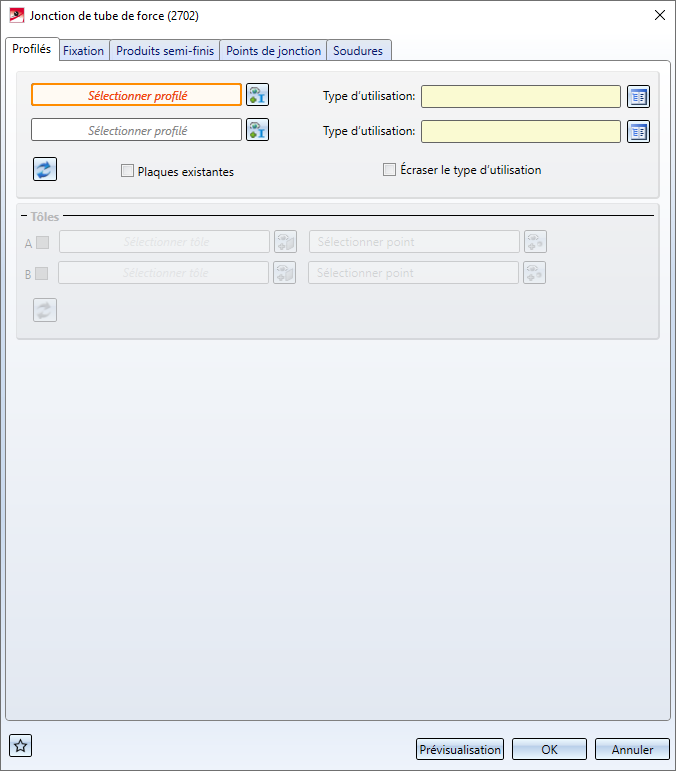

La configuration de la jonction de tube de force s'effectue à l'aide des onglets de la fenêtre de dialogue :

Favoris
Les paramètres de la fenêtre de dialogue peuvent être enregistrés comme favori afin de pouvoir les réutiliser à tout moment. Pour cela, cliquez sur le symbole en bas à gauche de la fenêtre pour activer le menu contextuel. Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.

Boutons

Prévisualisation

Quand la fenêtre est ouverte, vous pouvez par un clic sur le bouton Prévisualisation, avoir un aperçu de la jonction de tube de force créée à partir des paramètres actuels. Vous pouvez alors zoomer la scène.

OK

Vous démarrez la création de la jonction de tube de force par OK. L'avancée de la création est indiquée par une barre de progression dans la barre d'état. La génération de la jonction de tube de force terminée, la fenêtre de dialogue se ferme.

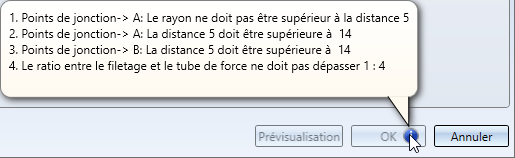

Si en raison des saisies, le tube de force est impossible à générer, cela vous sera signifié dans la fenêtre de dialogue par le symbole . En déplaçant votre curseur sur ce symbole, un message d'explication correspondant s'affiche alors, par exemple :

Annuler

Si vous quittez la fenêtre de dialogue par Annuler, la fenêtre de dialogue est fermée sans générer la jonction.



À savoir :

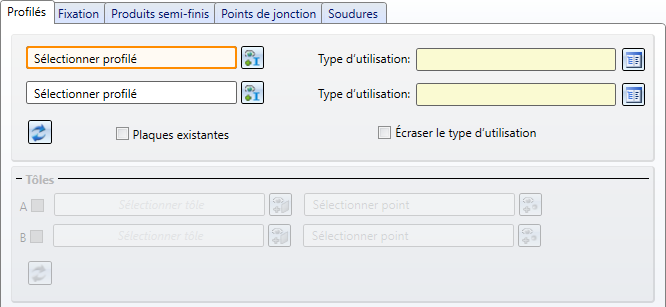

Onglet Profilés

Dans cet onglet, vous déterminez quels profilés ou quelles tôles devront être raccordés entre eux au moyen d'un tube de force. Dans le cas de profilés, la connexion fournit en temps normal les goussets pour la jonction. Sinon, il est possible d'utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, deux connexions doivent être insérées et que la deuxième connexion doit être fixée sur les goussets de la première connexion.



Connexion de profilés



Sélectionnez, au besoin par un clic sur , les profilés de votre choix. Les types de profilés autorisés sont les profilés en I, en L, en U, et en T ainsi que les profilés creux.

Pour les ensembles des profilés, un type d'utilisation peut être sélectionné pour chaque profilé dans le catalogue. Si un type d'utilisation est déjà attribué aux ensembles des profilés, vous pouvez spécifier au moyen de la case Écraser le type d'utilisation si ce type d'utilisation doit être conservé ou s'il doit être remplacé par celui sélectionné dans l'onglet Profilés.

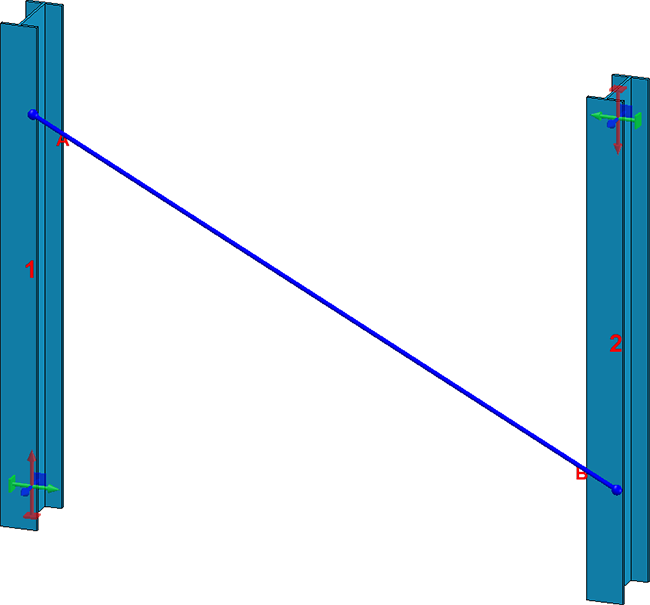

Après avoir sélectionné les profilés, la position de la jonction du tube de force sera visualisée sur la scène.

Au moyen de l'icône , vous pouvez réinitialiser les paramètres de cet onglet.



La connexion fournit les goussets pour la jonction. Vous pouvez également utiliser comme goussets des tôles présentes sur les profilés. Cela peut notamment être utile lorsque, entre deux profilés, deux jonctions de tube de force doivent être insérées et que la deuxième jonction doit être fixée sur les goussets de la première jonction.



Connexion de profilés avec fixation sur des tôles existantes

Si le tube de force doit être raccordé à des tôles qui sont déjà présentes sur les profilés, vous pouvez alors en complément sélectionner les tôles correspondantes attachées aux profilés. Pour cela, cochez la case Plaques existantes pour activer l'encart de la fenêtre Tôles, sélectionnez la tôle et déterminez un point indiquant le milieu de la fixation.

Veuillez prendre à ce propos connaissance des points suivants :



Connexion de tôles

Si vous souhaitez dès le départ insérer le tube de force entre des tôles, indépendamment de tous profilés, cochez alors la case Plaques existantes. Cochez ensuite dans l'encart de la fenêtre Tôles chacune des cases correspondantes, sélectionnez la tôle et déterminez un point indiquant le milieu de la grille de perçage prévue pour la fixation.

Veuillez prendre note des points suivants :

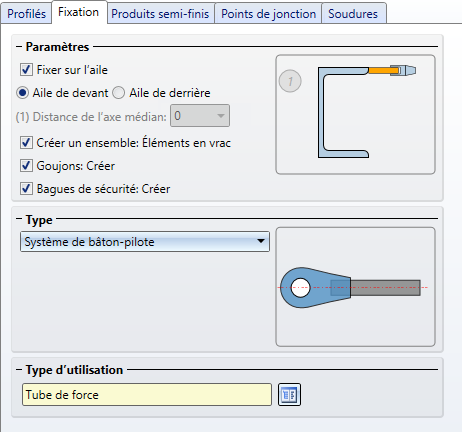

Onglet Fixation

Vous déterminez ici comment devront être fixés les jonctions sur les profilés et dans quelle exécution elle devra être créée.



Paramètres



Fixer sur l'aile

Si la jonction doit être créée entre deux profilés, vous pouvez alors spécifier ici si les goussets devront être fixés sur l'aile du profilé et, si oui, si la fixation devra se produire sur l'aile de devant ou de derrière.



Distance de l'axe médian

Si la fixation ne doit pas être effectuée sur l'aile, vous avez la possibilité d'indiquer la distance de l'axe médian. Cette valeur détermine le point d'insertion de la première tôle par rapport au profilé identifié auparavant.

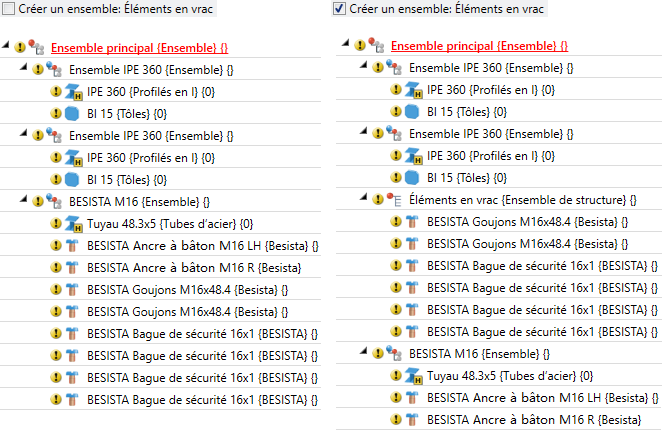

Créer un ensemble: Éléments en vrac

Si cette case est cochée, les goujons et les bagues de sécurités pour la fixation sur les goussets seront alors regroupés dans un ensemble de structure au nom de Éléments en vrac. Si cette case est décochée, les goujons et les bagues de sécurité seront alors subordonnés à l'ensemble du système de bâton-pilote.



Goujons: Créer/ Bagues de sécurité: Créer

À l'aide de ces cases, vous spécifiez si des goujons et des bagues de sécurité devront être insérés pour la fixation des goussets.



Type d'exécution

La jonction de tube de force est possible dans les exécutions suivantes :

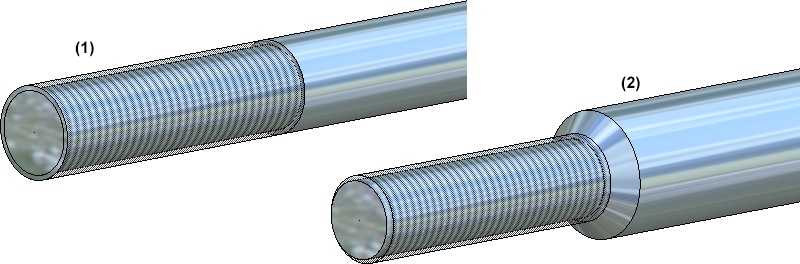

(1) Système de bâton-pilote, (2) Système de barres de pression : Barre pleine



Type d'utilisation

Il est possible d'attribuer un type d'utilisation à l'ensemble du système de bâton-pilote. Par défaut, celui-ci est Tube de force.

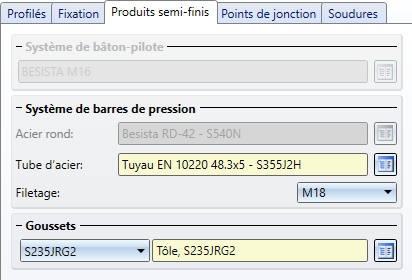

Onglet Produits semi-finis

Dans cet onglet, vous sélectionnez les produits semi-finis pour le tube de force et les goussets. Les champs qui seront actifs dépendent du type d'exécution sélectionné dans l'onglet Fixation.

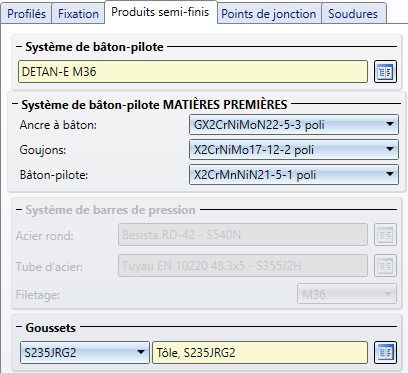

Système de bâton-pilote

Sélectionnez par un clic sur le symbole

directement dans les catalogues de pièces standardisées correspondants. Les systèmes de bâton-pilote sont stockés dans le catalogue Charpente métallique > Gestionnaire général, les goussets dans Produits semi-finis > Tôles. L'encart de la fenêtre Système de bâton-pilote MATIÈRES PREMIÈRES n'est disponible que pour les systèmes d'haubenage DETAN.

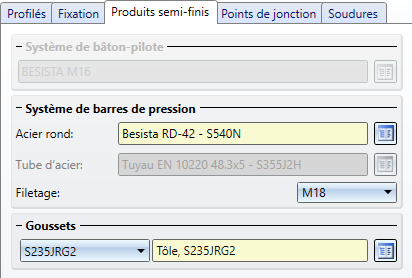

Système de barres de pression : Barre plein / Tube d'acier

Sélectionnez par un clic sur le symbole -

L'acier rond est à sélectionner dans le catalogue Normes d'usine > Profilés d'usine > Besista, le tube d'acier dans le catalogue Produits semi-finis > Profilés > Tubes d'acier et les goussets dans le catalogue Produits semi-finis > Tôles

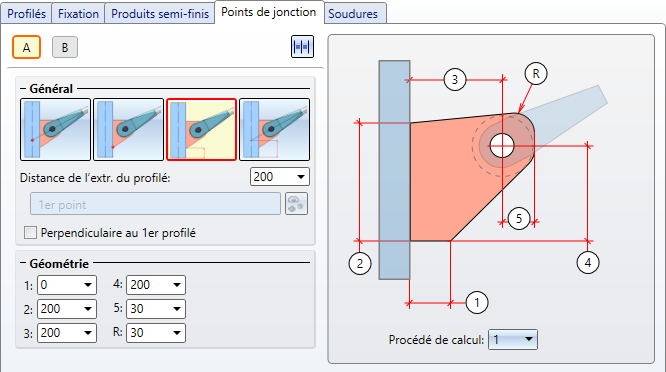

Onglet Points de jonction

Vous déterminez ici comme les goussets seront raccordés sur les profilés. Par ailleurs, c'est ici que sera spécifiée la géométrie des goussets.



Pour les goussets, il est possible de déterminer,

  • comment le gousset devra être raccordé sur le profilé et
  • comment la géométrie du gousset apparaîtra.

Vous spécifiez ces paramètres séparément pour les deux goussets en cliquant sur la lettre correspondante et en procédant au paramétrage de votre choix. Par un clic sur , vous pouvez utiliser les mêmes paramètres pour les deux goussets.

Général

En cliquant sur une des images graphiques, vous spécifiez la position du gousset, en déterminant un point ou en saisissant la distance.

Par la sélection des points, l'appartenance à l'ensemble sera également spécifiée. Si un ensemble existe déjà pour la poutre en question, les profilés de jonction seront alors insérés comme éléments secondaires de l'ensemble. Dans le cas contraire, un nouvel ensemble sera créé avec la poutre en question comme élément principal, alors que les tôles de jonction seront insérés comme les éléments secondaires de cet ensemble.

Point (comme point d'intersection des axes du profilé et de l'acier rond du système de barre-pilote)

Point (comme début de la plaque)

Distance (début du profilé - début de la plaque)

Distance (début du profilé – point d'intersection des axes du profilé et de l'acier rond du système de barre-pilote)

Géométrie

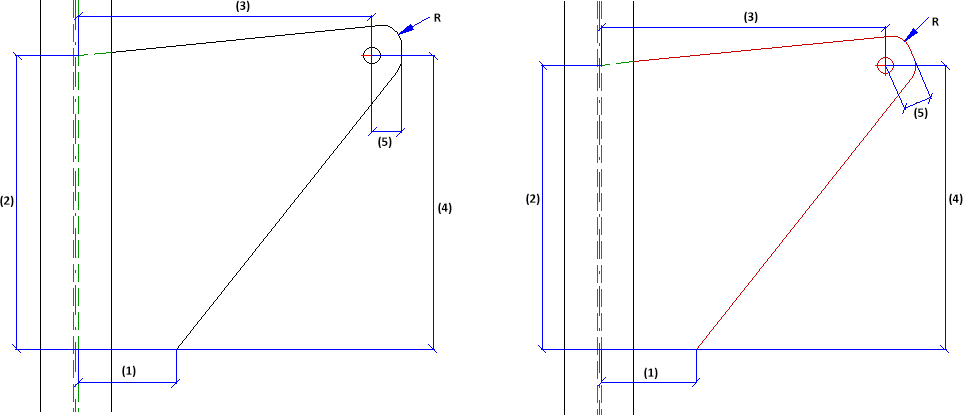

Vous spécifiez ici la géométrie des goussets. Vous disposez pour cela de deux procédés de calcul à sélectionner dans la liste de choix sous la grande image graphique.



Procédé de calcul 1

Procédé de calcul 2

(1)

Longueur de l'arête inférieure droite

Longueur de l'arête inférieure droite

(2)

Longueur de l'arête gauche

Longueur de l'arête gauche

(3)

Distance entre l'arête gauche et le centre du perçage

Distance entre l'arête gauche et le centre du perçage

(4)

Distance entre le point inférieur gauche et le centre du perçage

Distance entre le point inférieur gauche et le centre du perçage

(5)

Distance parallèle à l'axe entre le centre du perçage et l'arête droite

Distance directe entre le centre du perçage et l'arête droite

R

Arrondi de l'arête droite

Arrondi de l'arête droite



Si des tôles ont été sélectionnées dans l'onglet Profilés, les paramètres et les options de cet onglet sont alors condamnés.

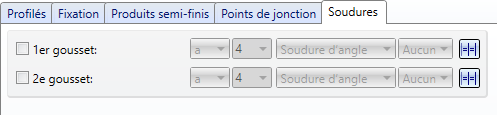

Onglet Soudures

Dans cet onglet, vous spécifiez quelles soudures devront être créées sur les goussets.

Déterminez, en cochant les cases correspondantes, où les soudures devront être créées. Pour chaque gousset, il est possible de sélectionner un type de désignation de l'épaisseur, l'épaisseur du cordon de soudure, le type de cordon de soudure et la catégorie de contrôle. Si les mêmes paramètres doivent être utilisés pour l'autre gousset, cliquez alors sur le symbole Égaliser .



Pour des cordons de soudures périphériques en demi V et en demi Y, saisissez comme épaisseur de soudure la valeur 0.



Les paramètres de cet onglet sont condamnés si des tôles ont été sélectionnées dans l'onglet Profilés.
