Kisters ViewStation

Scène > Enregistrer/Imprimer > Enreg. sous > Formats 3D (STEP, IFC, PDF 3D...)

Via la fenêtre de dialogue d'exportation pour interfaces 3D, vous pouvez exporter vos dessins HiCAD dans le format 3DVS. Ce format est lisible dans le programme 3DViewStation.

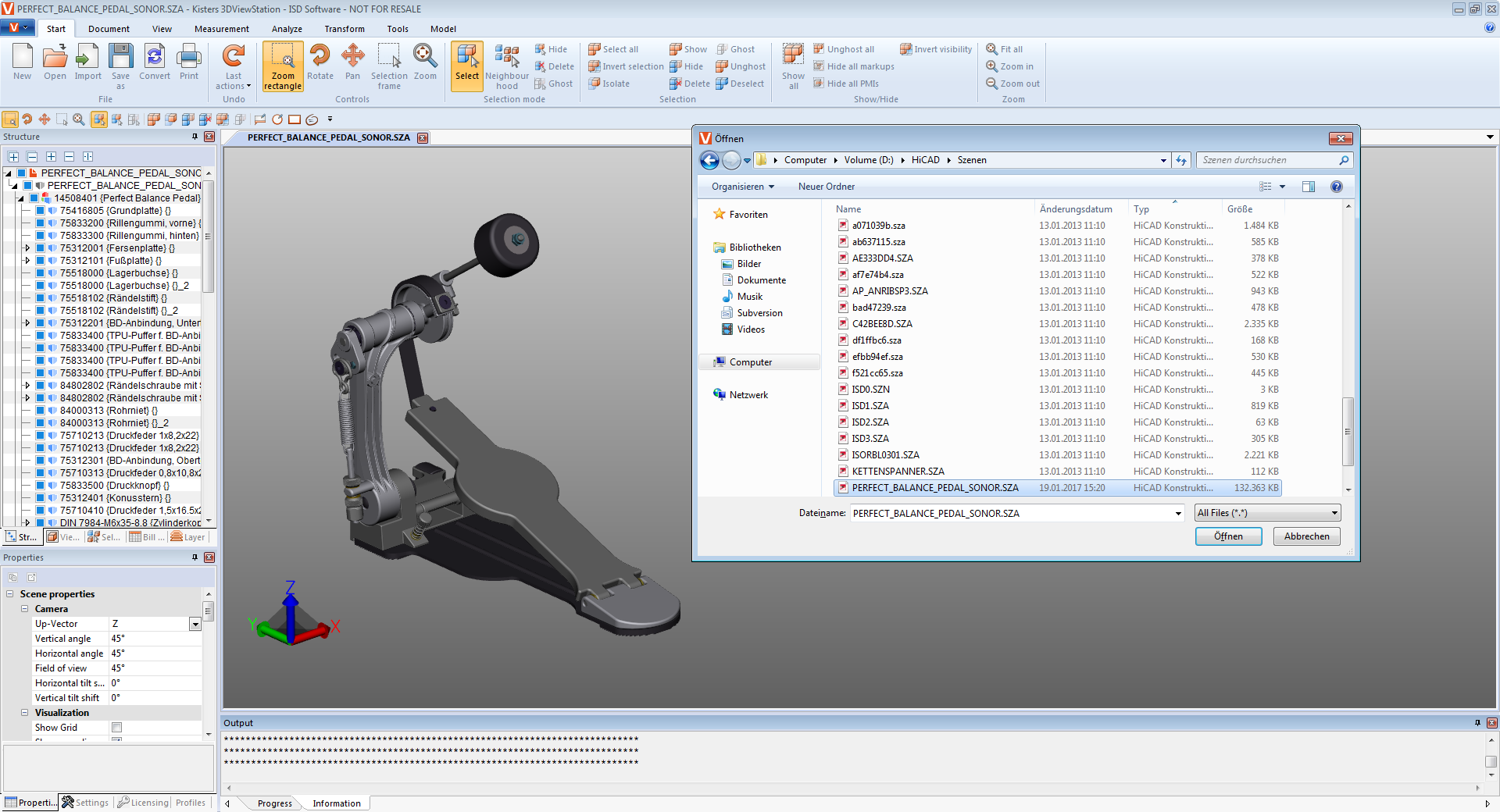

Kisters 3D ViewStation peut également lire les formats de données HiCAD (SZA et KRA).

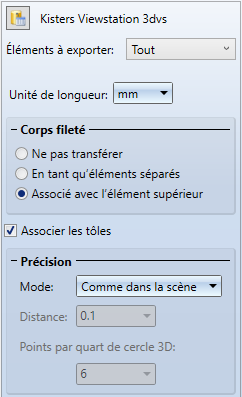

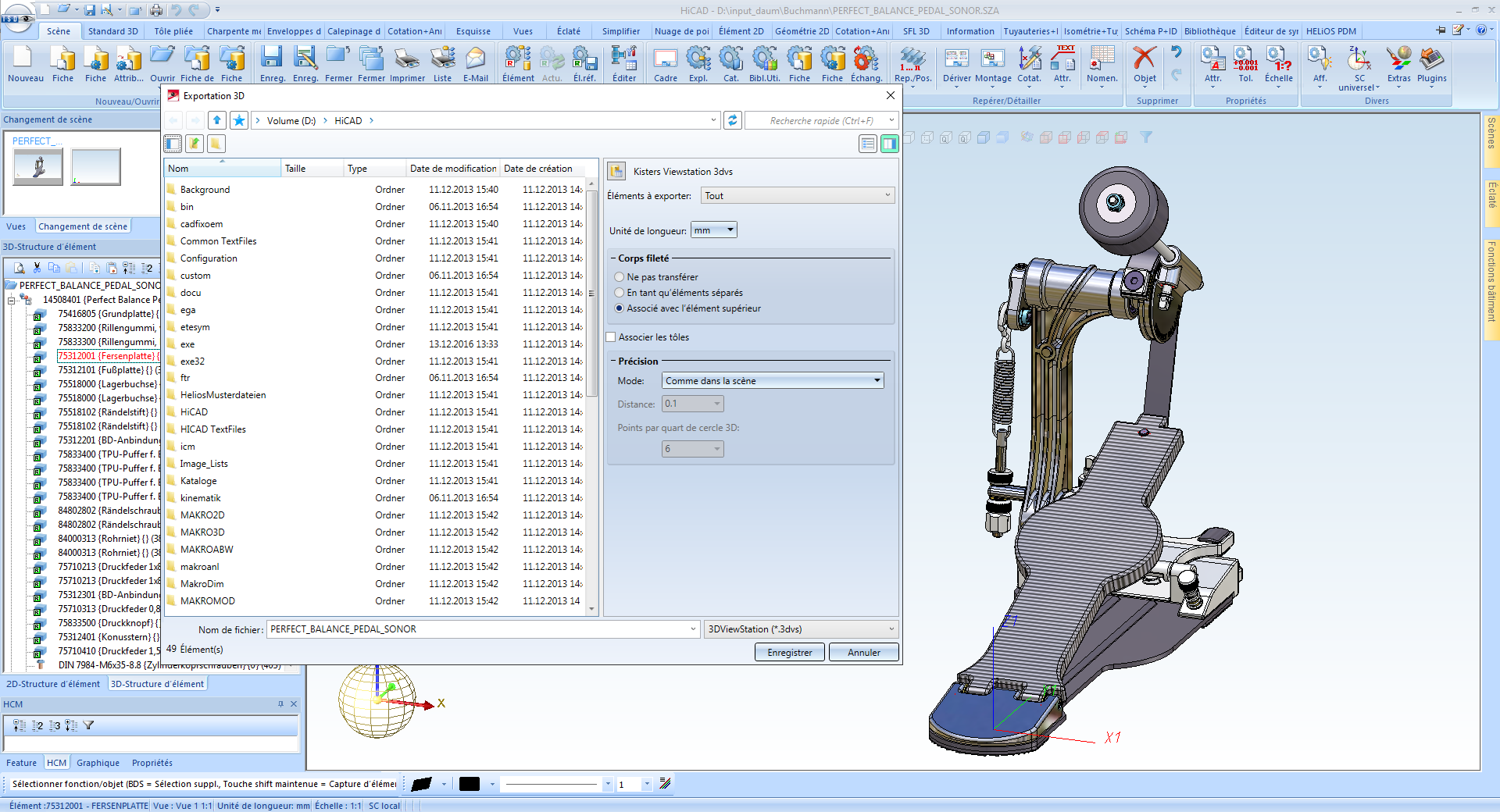

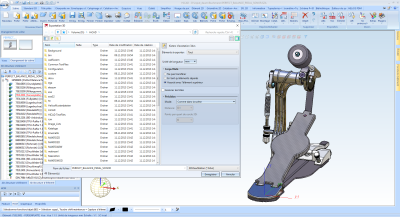

Après le lancement de la fonction, sélectionnez le format de fichier 3DViewStation (*.3dvs). Dans la partie droite de la fenêtre, vous pouvez procéder à différents paramétrages pour votre exportation.

Ces paramètres peuvent être prédéfinis dans le Gestionnaire de Configuration ISD sous Interfaces > Interfaces 3D générales, ainsi que Interfaces > 3DVS. Vous pouvez charger ces paramètres en cliquant sur le symbole .



Paramètres	Effet
Unité de longueur	mm, cm, m ou inch (pouce).
Mode	Sous Précision, vous pouvez déterminer un Mode pour l'approximation polyédrique : Points par quart de cercle : Saisissez le nombre de points de polygone (au moins 2). Le paramètre par défaut est 6. Via tolérance de distance : Saisissez sous Distance une tolérance (0,1 par défaut). Via tolérance de distance avec nombre maximal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur maximale. Via tolérance de distance avec nombre minimal : Saisissez sous Distance une tolérance, et sous Points par quart de cercle 3D la valeur minimale.
Points par quart de cercle 3D
Distance

Procédez au paramétrage de votre choix et indiquez le chemin et le nom du fichier d'exportation. Lorsque vous quittez la fenêtre avec OK, le fichier est généré avec les paramètres définis.



À savoir :

• Les éléments masqués seront également exportés. Si seuls les éléments affichés doivent être exportés, recourez alors à la fonction Exportation 3D par vue (STEP, PDF 3D...) du menu contextuel de la vue. Avec une exportation par vue, seuls les éléments affichés seront pris en compte.
• Pour les vues en éclaté, les éléments seront toujours exportés dans leur position originale. Par contre, les vues en éclaté seront toujours prises en compte lors d'une exportation avec la fonction Exportation 3D par vue (STEP, PDF 3D...) du menu contextuel de la vue.

Interfaces 3D • Interfaces • Gestionnaire de Configuration ISD : Paramètres des interfaces
