Afficher/Masquer les arêtes
À l'aide de cette fonction, vous pouvez afficher ou masquer n'importe quelle arête de votre scène dans la vue active ou dans toutes les vues sélectionnées. Les paramètres s'appliquent sur les représentations suivantes :
- Modélisation en verre,
- Hidden Line,
- Hidden Line en pointillé et
- Ombré avec Hidden Line.
Pour afficher/masquer les arêtes de votre choix dans plusieurs vues à la fois, sélectionnez alors les vues de votre choix dans l'ICN avant de lancer la fonction.

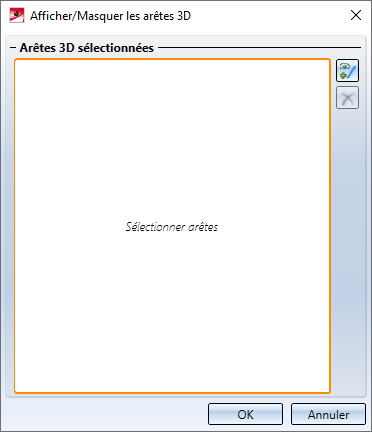

Après avoir lancé la fonction, la fenêtre de dialogue Afficher/Masquer les arêtes 3D.

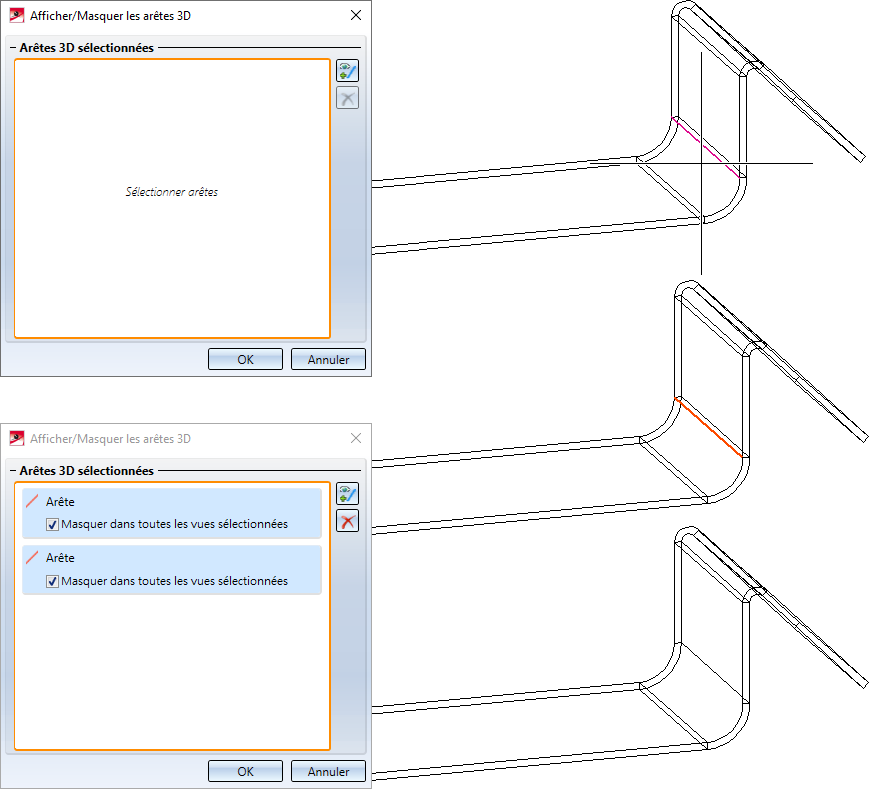

Sélectionnez ensuite sur la scène les arêtes de votre choix. Chacune des arêtes sélectionnées est ajoutée dans la liste de la fenêtre de dialogue et indiquée en couleur sur la scène. Si vous sélectionnez à nouveau sur la scène une arête déjà intégrée dans la liste, elle en sera alors supprimée. Dans les tôles à plusieurs éléments, les arêtes superposées des rabats et des zones de pliage seront sélectionnées automatiquement.
En cliquant sur une entrée de la liste, l'arête correspondante sera mise en évidence en couleur sur la scène.
|
|
Active la sélection des arêtes pour en ajouter d'autres à la liste. |
|
|
Supprime les entrées sélectionnées dans la liste pour supprimer les arêtes de la sélection. |
Si plusieurs vues ont été sélectionnées avant de lancer la fonction, vous pouvez alors spécifier pour chacune des arêtes de la liste si l'arête doit être masquée uniquement dans la vue active ou dans toutes les vues sélectionnées.
Par un clic sur OK, les arêtes indiquées dans la liste seront masquées.
Si vous relancez la fonction, toutes les arêtes masquées seront indiquées dans la liste. Pour afficher à nouveau les arêtes, supprimer tout simplement l'entrée de la liste.
À savoir :
- Après toute modification sur l'élément, les arêtes masquées seront représentées à nouveau.
- Pour afficher/masquer des arêtes particulières comme les médianes, les axes des profilés de la charpente métallique, etc., utilisez les paramètres par défaut définis dans le Gestionnaire de Configuration sous Dessin > Vues > Masquage/Occulation d'arêtes ou la fonction Afficher/Masquer les éléments auxiliaires dans la vue
.
