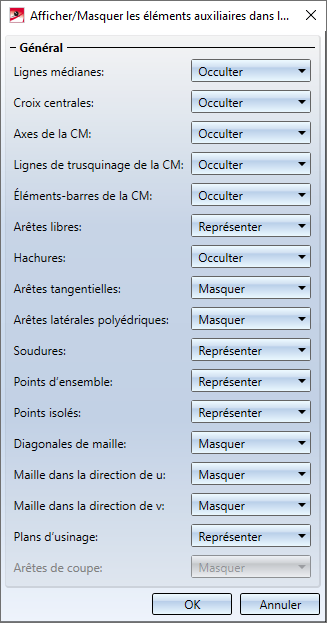

Afficher/Masquer les éléments auxiliaires
Notamment lors de l'affichage de polyèdres et de surfaces de forme libre, certaines arêtes contraires aux règles du dessin technique doivent être cachées. Les arêtes se voient donc attribuer un Identifiant interne, qui les identifie comme une arête normale ou tangentielle, comme arête de maille dans la direction de u ou de v, comme diagonale de maille ou comme arête latérale polyédrique. u et v sont ici les directions des paramètres naturels d'une surface, par exemple la latitude et la longitude d'une sphère.
De plus, cette fonction permet d'afficher et de masquer les points d'ensemble, les points isolés, les soudures et les plans d'usinage dans la vue active.
Pour afficher/masquer, ou représenter de façon occultée, des arêtes spécifiques , vous devez savoir quel identifiant d'arête existe ou peut exister dans quel type de pièce :
Type d'arête
|
Représentation possible |
|
---|---|---|
Lignes médianes |
Système d'axe (réticules) et axes surfaciques de différents éléments aux. 3D. |
|
Axes, Lignes de trusquinage, Éléments-barres de la CM |
Profilés de la Charpente métallique, éléments de barre, etc. |
|
Arêtes libres |
Les arêtes qui ne sont en contact avec aucune surface et ne font pas partie d'une chaîne d'arêtes. Les arêtes libres peuvent, par exemple, représenter un axe de symétrie dans les corps solides. Les arêtes de filetage sont traitées comme des arêtes libres. |
|
Hachures |
Si vous ne souhaitez pas que les hachures soient affichées, décochez cette case. Ce paramètre s'applique à la fois aux hachures de surface en 3D et aux hachures des vues en coupe, en coupe partielle et de détail. Si la case est cochée, vous pouvez masquer les hachures qui ne seraient normalement pas visibles. De tels cas peuvent, par exemple, se produire avec des vues en coupe. |
|
Arêtes tangentielles |
Les arêtes dont les surfaces voisines forment un angle de 0 degré. |
|
Arêtes latérales polyédriques |
Cylindre, cône (comme modélisation polyédrique). Arrondi et congé (selon leur mode de génération). |
|
Soudures |
Arêtes symboliques de soudures. |
|
Points d'ensemble |
Points d'ensemble (points indiqués automatiquement ou manuellement).
|
|
Points isolés |
Points isolés - ainsi que les points dénommés, les points de symbole ou les points d'appui.
|
|
Diagonale de maille |
Sphère, tore : latitude (direction de u), longitude (direction de v).
Arrondi et congé (selon leur mode de génération). |
|
Plans d'usinage |
Les plans d'usinages - non pas les plans d'esquisse. |
|
Arêtes de coupe |
Si la vue active est une vue de coupe, une vue de détail ou une coupe partielle, il est possible de définir ici si les arêtes entre les surfaces de coupe doivent être affichées/masquées. |
|
Le paramètre Occulter ne s'applique que sur la représentation Modélisation en verre.
Exemple en illustration :

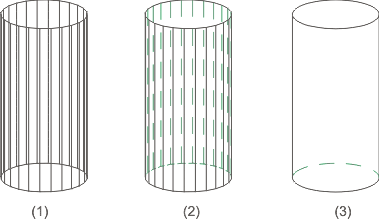

(1) Modélisation en verre, (2) Hidden Line avec arêtes latérales, (3) Hidden Line sans

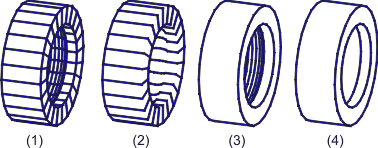

(1) Toutes les arêtes visibles,
(2) Sans arêtes de maille dans la direction de v, (3) Sans arêtes de maille dans la direction de u,
(4) Angle limite 30 degrés

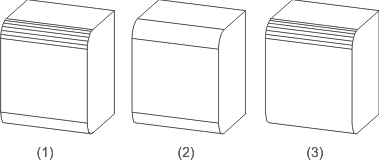

(1) Toutes les arêtes activées, (2) Arêtes latérales polyédriques désactivées, (3) Arêtes tangentielles désactivées

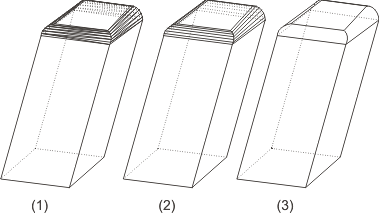

(1) Toutes les arêtes activées, (2) Diagonales de maille désactivées, (3) Maille dans la direction de v + Diagonales de maille désactivées

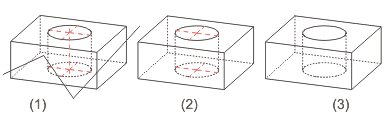

(1) Parallélépipède avec arêtes libres,
lignes médianes et système d'axes , (2) arêtes libres + lignes médianes désactivées, (3) Arêtes libres + Lignes médianes + Croix centrale désactivées

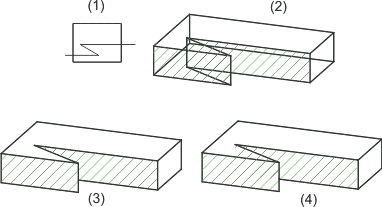

(1) Vue de dessus avec esquisse pour le tracé de coupe, (2) Modélisation en verre avec hachures, (3) Hachures masquées en Hidden Line, (3) Hachures non masquées en Hidden Line
À savoir :
- La fonction ne s'applique que sur la vue active. Une sélection multiple des vues n'est pas possible.
- Pour les points d'ensemble et les points isolés, masquer ne s'applique toujours que sur les points existants. Si donc d'autres points isolés ou d'ensemble sont ajoutés, ces derniers seront alors visibles. Il faut d'abord réactualiser la vue dans laquelle les points isolés ou d'ensemble sont déjà paramétrés comme Masquer. Utilisez pour ce faire les fonctions sous Recalculer les vues du menu contextuel de la fonction Redessiner de la barre d'outils transparente.
- Vous trouvez d'autres fonctions pour la représentation des arêtes des vues sous
.
Arêtes occultées
Définit la couleur et le type de ligne des arêtes occultées.
Arêtes fictives
Surligne en couleur les arêtes fictives de la représentation Modélisation en verre et Hidden Line.
Vous avez, par ailleurs, la possibilité d'afficher/masquer n'importe quelle arête d'un élément représenté en Modélisation en verre ou en Hidden Line à l'aide de la fonction Afficher/Masquer les arêtes .

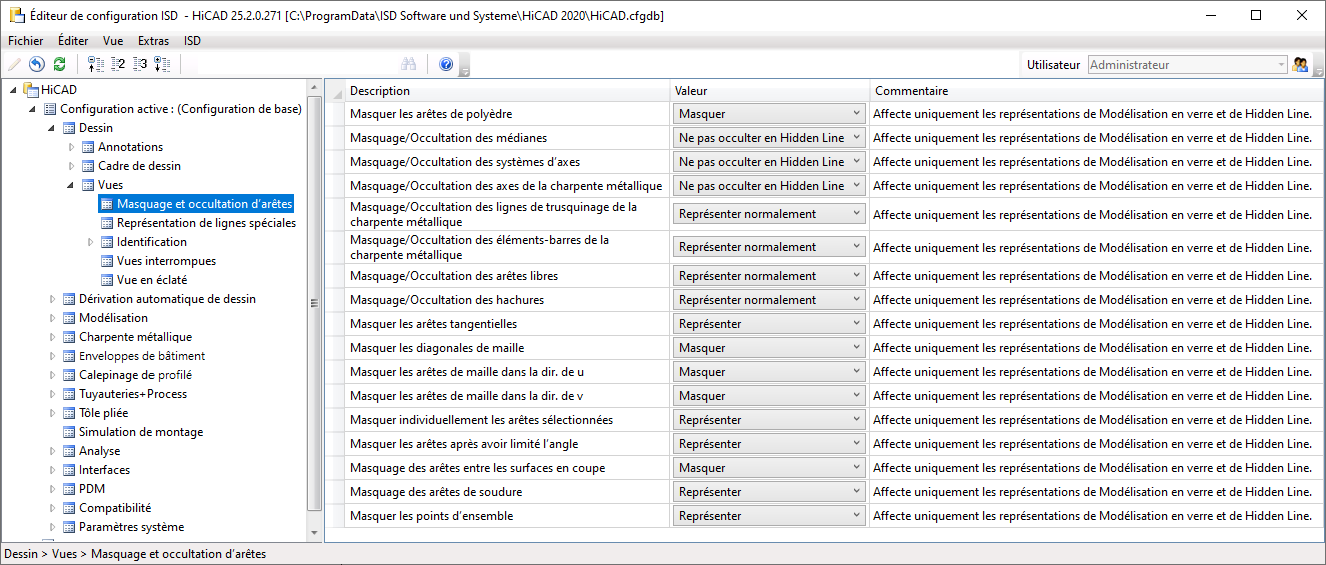

- Les paramètres prédéfinis de cette fenêtre de dialogue peuvent être modifiés dans le Gestionnaire de Configuration, et ce sous Dessin > Vues > Masquage et occultation d'arêtes.
