Stabelemente
Stabelemente lassen sich beispielsweise für Entwürfe einer Stahlbaukonstruktion sinnvoll einsetzen. Sie dienen der Skizzierung von Profilen und werden später durch "richtige" Profile ersetzt.

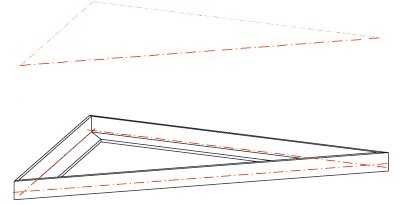

Oben: Stabelemente - Unten: Stabelemente gegen Normprofile ausgetauscht und auf Gehrung geschnitten
Hinweise:
- Stabelemente werden als Hauptteile mit der Sachnummer (Bezeichnung) STAB erzeugt. Sie besitzen keine Profilinformationen wie z. B. Material, Profilart
etc. Soll ein Stabelement als Nebenteil eingebaut werden, dann verwenden Sie die Funktion Stabelement einbauen, als Nebenteil
. - Stabelemente werden mit der Profildarstellung Nur Achsen dargestellt.
- Stabelemente werden bei der Gleichteilerkennung und Positionierung nicht mit berücksichtigt, da sie nur Platzhalter für Profile sind.
- Mit der Funktion Austauschen können Stabelemente durch Profile ersetzt werden.
