Profile einbauen

Stahlbau > Neu

Zum Einbau von Profilen stehen Ihnen verschiedene Möglichkeiten zur Verfügung:

Alle Profile lassen sich als Haupt- oder Nebenteile einbauen.

Funktionen

Neues Profil einbauen

Einbau von 3D-Standardprofilen, mehrteiligen Normprofilen, Typenprofilen oder Profilblechen sowie Profilen aus Skizzen.



Geschweißte Profile

Einbau von geschweißten I-Profilen, Kasten- und Kreuzprofilen

Stabelement einbauen

Einbau von Stabelementen, z. B. für Entwürfe

Neues Profil, als Nebenteil einbauen

baut ein Normprofil als Nebenteil ein

Stabelement einbauen, als Nebenteil

baut ein Stabelement als Nebenteil ein

Unter Bis HiCAD 2022 finden Sie die bis zur Version HiCAD 2022 (V. 2027.2) für den Einbau von Norm- und Typenprofilen sowie Profilen aus Skizzen verfügbaren Funktionen. Diese Funktionen sind auch in die Funktion Neues Profil einbauen integriert.

Neues Profil, Querschnitt aus Referenzprofil übernehmen*

Übernahme des Querschnitts eines bereits vorhandenen Profils

Baureihe einfügen, über Explorer*

Einbau benutzerdefinierter Profile durch Auswahl im Explorer

Baureihe einfügen, über DB- Dokumentstamm*

Einbau benutzerdefinierter Profile über Dokumentstammdaten

Baureihe einfügen, über DB-Artikelstamm*

Einbau benutzerdefinierter Profile über Artikelattribute

*Die Einbaufunktion für Nebenteile finden Sie jeweils unter .



Anzeige der Profilausrichtung

Beim Einbau von Stahlbauprofilen wird die Ausrichtung des Profils grafisch als Koordinatensystem dargestellt, d. h.

und zwar am Anfang des Profils. Die Anzeige erfolgt dann, wenn das Profil sichtbar ist und seine Lage noch geändert werden kann.

Wann die Anzeige der Profilausrichtung erfolgt, lässt sich im Konfigurationsmanagement unter ... > Systemeinstellungen > Visualisierung mit Ausrichtung des aktiven Stahlbauprofils darstellen einstellen.

 Profil-Orientierung bzw. Zeichnungsausrichtung des aktiven 3D-Teils anzeigen

in der Symbolleiste Koordinatensysteme (unten im HiCAD Dialog) verwenden.



Beachten Sie bitte, dass die Größe des Ausrichtungsymbols sich beim Zoomen nicht ändert.

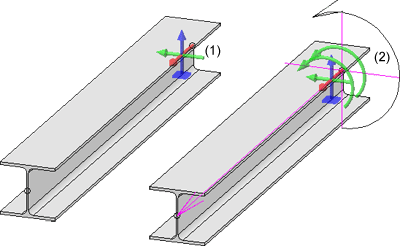

(1) Anzeige beim Aktivieren, (2) Anzeige beim Einbau



Die Farben des Ausrichtungssymbols lassen sich mit dem Farbeditor unter Konstruktion > Sonstiges ändern.



Beim Einbau von Katalog-Normteilen und Halbzeugen (STB-Profile+Bleche) in HiCAD werden die entsprechenden Teileattribute teilweise mit Werten aus dem Katalogeintrag belegt. (z. B. BZ-Spalte (Bezeichnung) wird auf "Sachnummer"-Teileattribut übernommen). Diese Zuordnung ist frei konfigurierbar. Dazu besteht in den Katalogtabellen die Möglichkeit, eine Tabellenspalte mit einem Teileattribut zu verknüpfen. Wird in HiCAD ein Teil aus dieser Tabelle eingebaut, dann wird dadurch der Wert der verknüpften Spalte auf das Teileattribut übernommen. Z.B. kann ein Anwender in einer Spalte die Artikelnummer und/oder Lieferant eintragen, wodurch der Wert beim Teileinbau auf ein Teileattribut übernommen und für die Teilebeschriftung oder Stückliste verwendet werden kann. In der Katalogtabelle (siehe Katalog-Editor) wird bei verknüpften Spalten in der Spaltenüberschrift ein Linksymbol angezeigt. In allen HiCAD-Standard-Tabellen für Normteile+Halbzeuge ist die Spalte "BZ" (Bezeichnung) mit dem Teileattribut "$BB" verknüpft.



Bitte beachten Sie auch die Hinweise zur automatischen Abmessungsberechnung.
