Profilverlegung
Das Modul Profilverlegung stellt Ihnen komfortable Möglichkeiten zur Verfügung, um in kürzester Zeit Wände und Dachflächen mit Profilen und Verlegeelementen zu belegen.

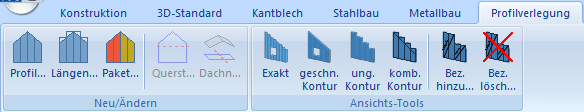

Sie finden die Funktionen auf dem Ribbon Profilverlegung:
Folgende Funktionen stehen dabei zur Verfügung:
- Profilverlegung: Startet das Dialogfenster Profilverlegung, um eine neue Verlegung zu konfigurieren.
- Längenoptimierung: Ermöglicht es Ihnen, Profile einer Profilverlegung zu verlängern, um auf Kosten eines größeren Verschnittes weniger unterschiedliche Längen versenden zu müssen.
- Paketierung: Hier können Sie Profile in unterschiedliche Pakete aufteilen. Diese Angaben werden bei der Zeichnungsableitung verwendet.
- Querstöße: Diese Funktion ermöglicht es Ihnen, in einer Skizze Linienelemente zu markieren, die bei der danach erfolgenden Verlegung als Querstoßkanten verwendet werden sollen.
- Dachneigungen: Mit dieser Funktion können Sie Kanten für unterschiedliche Dachneigungen markieren.
- Exakte Darstellung, Kontur geschnitten, Kontur ungeschnitten und Kontur kombiniert: Für die Anzeige von Verlegungen stehen Ihnen diese vier Anzeigemodi zur Verfügung. Wählen Sie hier die gewünschte Ansicht.
- Bezeichnungen hinzufügen und Bezeichnungen löschen: Hierüber können Sie Profilbezeichnungen in der aktiven Ansicht anzeigen lassen bzw. wieder löschen.
Des Weiteren haben Sie die Möglichkeit, über die Funktion Zeichnungsableitung automatisch Zeichnungen erzeugen zu lassen und über die Funktion Stücklisten Paketierungslisten erzeugen zu lassen.
