Automatische Lagebedingungen

Skizze > HCM > Glei... > Auto Lagebedingung

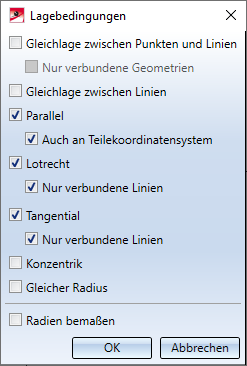

Diese Funktion erstellt automatisch Lagebedingungen zwischen geeigneten Elementen eines Kantenzuges. Nach Aktivieren der Funktion haben Sie die Wahl, welche Lagebedingungen gesucht werden sollen:

• Gleichlage zwischen Punkten und Linien sucht Gleichlagen zwischen Linien und Punkten. Ebenso werden Gleichlagen zwischen Punkten und Kreismittelpunkten gesucht.

  • Ist die Option Nur verbundene Geometrien gewählt, werden bei Linien nur die Start- und Endpunkte beachtet. Andernfalls werden auch Gleichlagen zu Punkten gesetzt, die nicht direkt auf der Linie liegen.

• Gleichlage zwischen Linien sucht nach Gleichlagen zwischen Linien.

• Parallel sucht nach parallelen Linien.

  • Ist Auch an Teilekoordinatensystem aktiviert, werden auch Parallelitätsbedingungen zwischen Linien und den Achsen des Teilekoordinatensystems erzeugt.

• Lotrecht sucht nach lotrecht aufeinander stehenden Linien.

  • Ist Nur verbundene Linien aktiviert, werden nur direkt miteinander verbundene Linien untersucht.

• Tangential sucht nach tangentialen Linienelementen.

  • Ist Nur verbundene Linien aktiviert, werden nur direkt miteinander verbundene Linien untersucht.

• Konzentrik sucht nach konzentrisch platzierten Kreisen. In 3D-Skizzen werden ebenfalls Konzentrikbedingungen zwischen Kreisen und Kanten gesetzt.

• Gleicher Radius sucht nach Kreisen mit dem gleichen Radius. Ist gleichzeitig Radien bemaßen aktiv, so erhalten gleicher Radius-Bedingungen Vorrang, sodass möglichst wenige Radien bemaßt werden.

• Radien bemaßen erzeugt Radiusmaße für Bögen.



Von dieser Funktion erzeugte Bedingungen werden im ICN mit einem ergänzten Icon angezeigt:

Über die Filterfunktionen des ICN können Sie automatisch erzeugte Bedingungen ausblenden oder alternativ auch alle sonstigen Bedingungen ausblenden.

Wenn keine Lagebedingungen erzeugt wurden, wird ein entsprechender Hinweis angezeigt:
