Einzelne Abwicklung exportieren
Mit dieser Funktionen können Sie eine Abwicklung als
- DXF/DWG-Datei,
- GEO-Datei für (ToPs GEO)
- STEP und
- XML-Datei für CADMAN-B (ab Version 7.5) von LVD
ausgeben.
Beim Exportieren einer Abwicklung als DXF/DWG (AutoCAD) haben Sie die Möglichkeit,
- nur die Schnittkontur abzuspeichern, d. h. die eingezeichneten Biegezonen und -winkel werden nicht berücksichtigt
- oder die Blechabwicklung, so wie sie in der Zeichnung dargestellt wird (z. B. mit eingezeichneten Biegezonen und -winkeln) abzuspeichern.
- Identifizieren Sie eine Kante der Blechabwicklung, die Sie exportieren möchten.

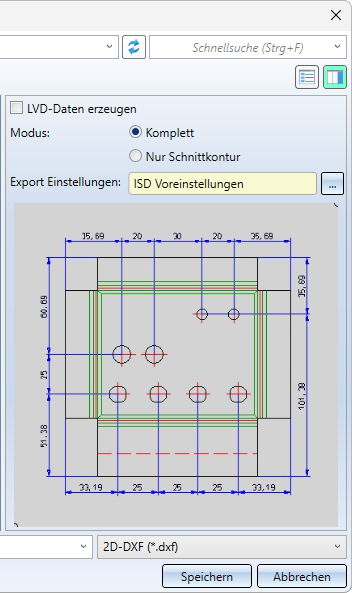

Es öffnet sich das Standarddialogfenster zum Abspeichern einer Datei. Rechts wählen Sie die Export-Einstellungen aus.
- Aktivieren Sie LVD-Datei erzeugen
, wenn Sie zusätzlich eine XML-Daten für CADMAN-B (ab Version 7.5) ausgeben möchten.
Voraussetzung für die Ausgabe von LVD-Dateien ist eine Zuordnung von Abkantwerkzeugen zu den Biegezonen mit der Funktion Biegewerkzeugzuordnung
.
- Wählen Sie zwischen dem Export der kompletten Abwicklung und dem der Schnittkontur aus.
Bei aktiver LVD Erzeugung kann nur eine komplette Abwicklung exportiert werden.
- Wählen Sie die Exporteinstellungen aus.
Für den DXF/DWG-Export bestimmen Sie durch die Einstellungen z. B.:
- die Zuordnung der HiCAD-Elemente zu bestimmten Layern,
- die Zuordnung der HiCAD-Linienarten zu den DXF-Linienarten,
- die Korrespondenz zwischen den Symbolen in HiCAD und den Blöcken in AUTOCAD.
Die ISD Voreinstellungen können Sie mit diesem Icon
laden, mit der Funktion Einstellungen editieren kundenspezifisch anpassten und dann als Favoriten unter einem neuen Namen speichern. Sehen Sie dazu auch hier.
Bei der Ausgabe von ToPs-GEO-Daten wird die Zuordnung aus der Datei CAMInt_HICAD_GEO. ini ausgewertet. In dieser Datei stellen Sie z.B. ein, ob die Körnerpunkte exportiert werden sollen.
Mit der Option Umformkanten exportieren legen Sie fest, ob Bearbeitungen (Formwerkzeuge, Bombierungen) beim Export berücksichtigt werden sollen.
- Wählen Sie das Dateiformat aus.
Wählen Sie das Format STEP aus, so stehen die folgenden Optionen zur Verfügung:
|
Schichten übertragen |
Die Schicht, auf der sich die Kante befindet (z. B. Biegelinien auf Schicht 2), wird beim Export übertragen. |
|
Farbe übertragen |
Die Farbe wird beim Export übertragen. Haben Sie diese Option deaktiviert, so können Sie keine Passungsinformation via Flächenfarbe exportieren. |
|
Passungsinformation via Flächenfarbe exportieren |
Hier können Sie mit Aktivieren der Checkbox bestimmen, ob Passungsinformation durch eine Flächenfarbe übertragen werden sollen. Dazu muss die Option Farbe übertragen aktiv sein.Beim exportierten STEP-Teil wird der Durchmesser der entsprechenden Bohrung daraufhin farblich hervorgehoben. Im SYS-Verezeichnis Ihrer HiCAD-Installation finden Sie die Konfigurationsdatei FITINFO_COLOR.DAT, in der hinterlegt ist, welcher Passunginformation welche RGB-Werte zugewiesen werden. |
|
Freie Punkte exportieren |
Durch Entfernen bzw. Setzen des Hakens kann das Ausschreiben freier Punkte in der Konstruktion explizit unterbunden (sollten diese an anderer Stelle Probleme verursachen) bzw. zugelassen werden. |
|
Freie Kanten exportieren |
Durch Entfernen bzw. Setzen des Hakens kann das Exportieren freier Kanten in der Konstruktion explizit unterbunden (sollten diese an anderer Stelle Probleme verursachen) bzw. zugelassen werden. |
|
Gewindekörper |
Aktivieren Sie hier die Checkbox Als separate Bauteile oder Mit dem Überkörper vereinigt, wenn Gewindekörper als einzelne Teile bzw. in der Konstruktion vereinigt exportiert werden sollen. Wählen Sie Nicht übertragen, wenn Gewindekörper nicht exportiert werden sollen. |
- Geben Sie Pfad und Dateinamen an und bestätigen Sie mit OK.
Die Konfiguration des Dateinamens erfolgt über die Datei SheetToDXF.FTD. Sie können diese Datei im Beschriftungseditor firmenspezifischen anpassen. Falls damit kein Name zustande kommt, wird der Name auf "Blech" gesetzt.
Wenn Sie die Abwicklung mit den Einstellungen für z. B. LVD, Bystronic, Cobus oder Lantek Expert erstellt haben, werden die Parameter bei der DXF-Erzeugung berücksichtigt.

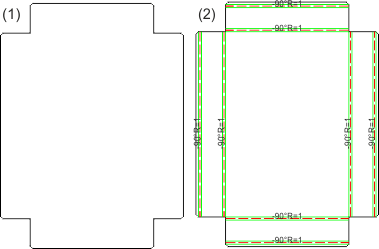

(1) Schnittkontur
(2) Komplett
Hinweise:
In Abwicklungen werden Gewinde als Nebenteile gespeichert. Diese Struktur wird bei der DXF-Ausgabe im Blech berücksichtigt.
