Darstellung von exzentrisch eingesteckten Rohren

Anlagenbau > Isometrie/Rohrplan > Isom...

Isometrie + Rohrplan > Erzeugen > Neu

Bei exzentrisch eingesteckten Rohren gibt es zwei häufige Sonderfälle, die in Isometrie-Zeichnungen und Rohrplänen unterstützt werden, nämlich das Einstecken

• top-of-pipe und
• bottom-of-pipe.

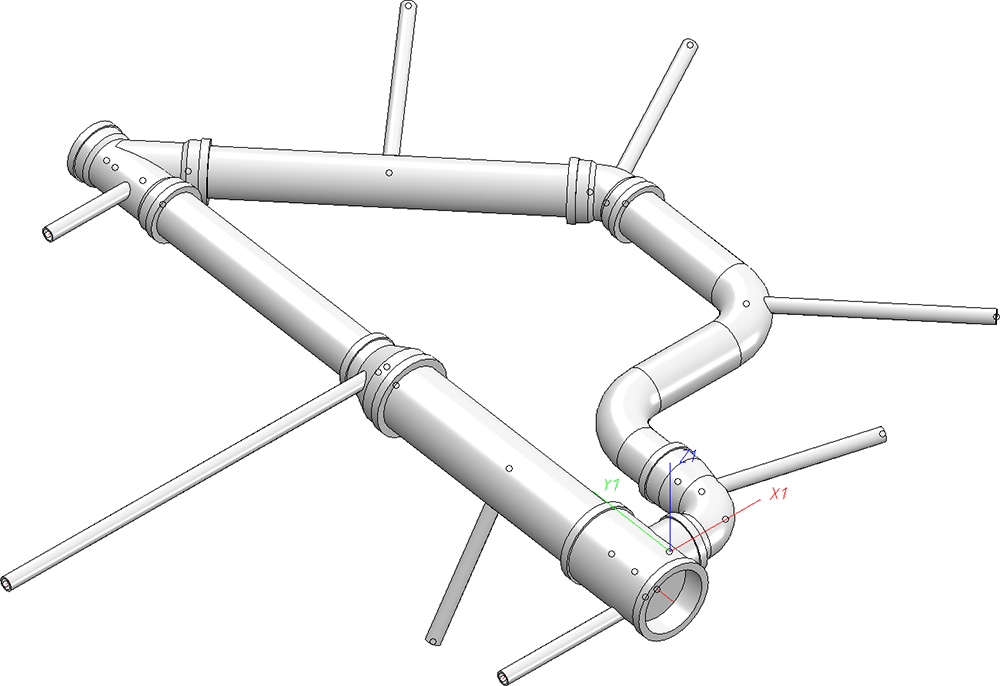

Betrachten wir beispielsweise die abgebildete Konstruktion.

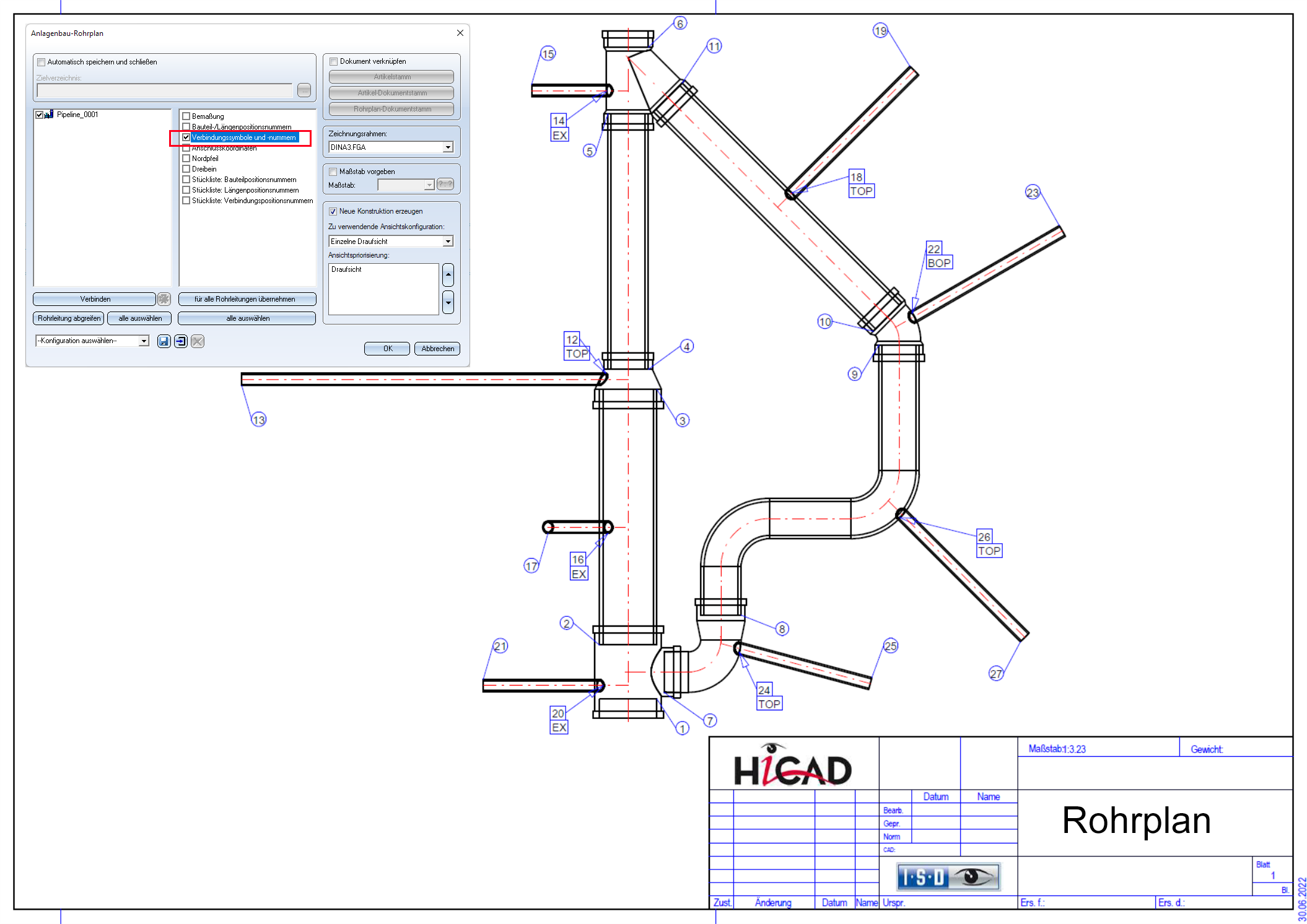

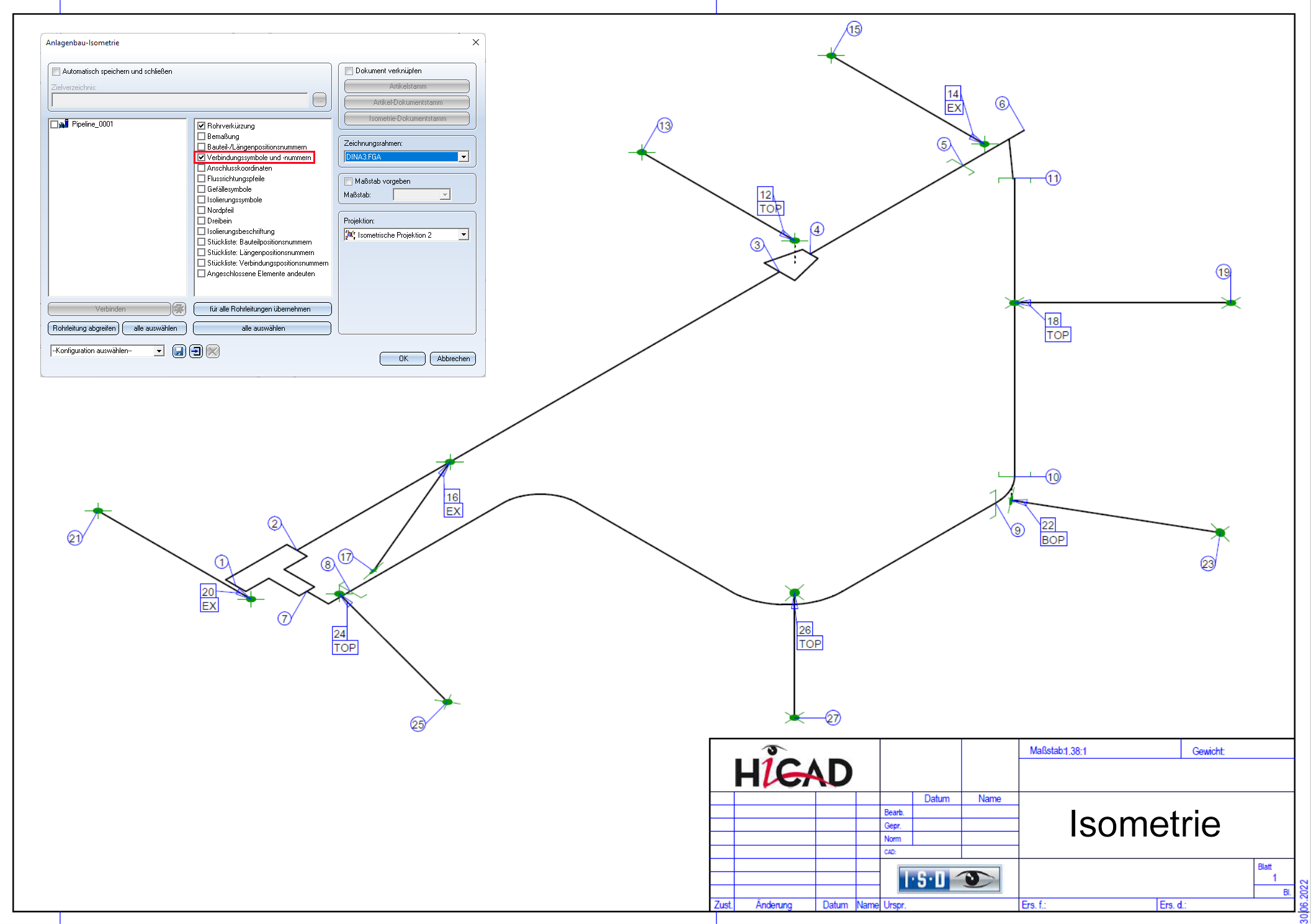

Wird hier eine Isometrie oder ein Rohrplan mit Verbindungssymbolen und –Nummern erstellt, dann sieht das Egebnis beispielsweise folgendermaßen aus:

Wie Sie sehen, werden bei eingesteckten exzentrischen Rohren an den Verbindungsnummern ggf. die zusätzlichen Texte TOP, BOP und EX ausgegeben. Dies ist die ISD-seitige Voreinstellung für Anschlüsse, die

• top-of-pipe (TOP),
• bottom-of-pipe (BOP) oder
• anderweitig exzentrisch (EX)

eingesteckt sind.

Dies Darstellung können Sie individuell anpassen, indem Sie die entsprechenden FTD-Dateien ändern:

• ISD_inserted_top.ftd,
• ISD_inserted_bop.ftd und
• ISD_inserted_ex.ftd.

Insbesondere wenn Sie an solchen Punkten die konkreten Koordinaten angezeigt bekommen möchten, sind diese drei Textobjekte anzupassen.



Hinweise:

• Die Erkennung, ob es sich um top-of-pipe bzw. bottom-of-pipe handelt, wird nur für Teile ohne Abzweig durchgeführt. Daher ist in den oben abgebildeten Zeichnungen an Abzweig und T-Stück nur EX zu lesen.

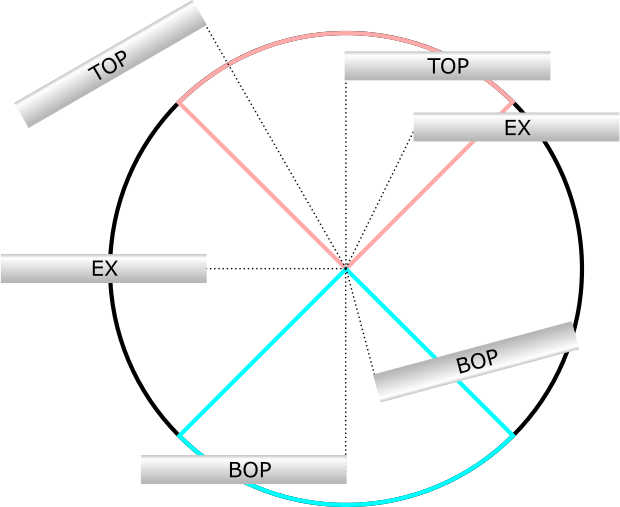

• Ein Anschluss wird nur dann als top-of-pipe eingestuft, wenn das eingesteckte Rohr tangential aus dem dickeren Rohr herausführt und sich der Anschluss im oberen Bereich des dickeren Rohres befindet. Was der obere Bereich ist, hängt vom Koordinatensystem der Isometrie-Zeichnung ab. Analoges gilt für die Einstufung als bottom-of-pipe. Das folgende Schaubild verdeutlicht dies grafisch:

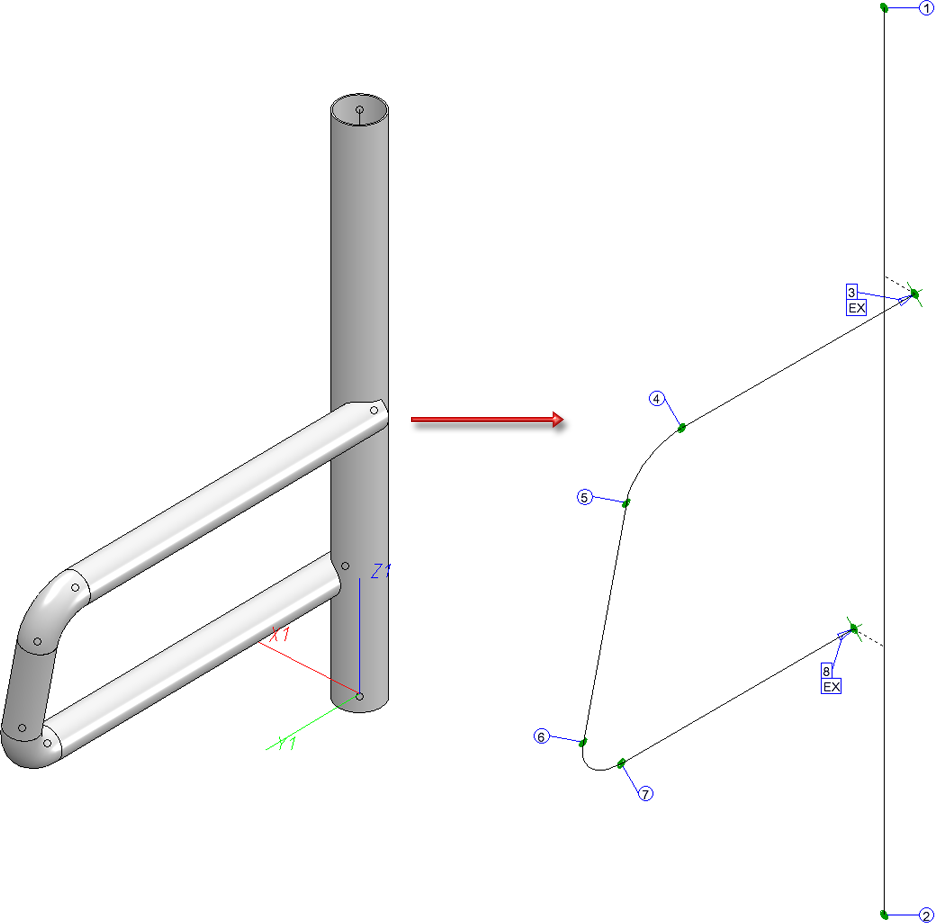

• Bei Rohren, die in gerade Rohre eingesteckt sind, versucht die Isometrie die Einsteckpunkte möglichst auf die Mittellinie zu ziehen (Voraussetzung ist, dass die Rohrverkürzung aktiv ist.). Es kann sein, dass die Geometrie der Rohrleitung dies verhindert. In solchen Fällen werden gestrichelte Hilfslinien eingefügt.
