Komponentenanschlüsse
Komponentenanschlüsse dienen dazu, allgemeine 3D-Bauteile so zu erweitern, dass daran Rohrleitungen mit dem HiCAD Anlagenbaufunktionen angeschlossen werden können.
Ein Komponentenanschluss besteht aus einem Nebenteil, das als einziges Grafikobjekt einen benannten isolierten Punkt enthält. Dieser ist der Anschlusspunkt. In dem Nebenteil werden in Form von Anlagenbau-Attributen einige Eigenschaften gespeichert, die diesem Anschluss zugeordnet werden sollen. Dies sind die Anschlussart, die Rohrklasse und die Nennweite.
Rohrklasse und Nennweite können dann später auf die anzuschließende Rohrleitung übernommen werden. Die Anschlussart bestimmt bei der automatischen Belegung des Leitkantenzugs mit Bauteilen unter anderem, welche Bauteilart (Flansch oder Rohr) für das Bauteil, das an den Anschlusspunkt angeschlossen wird, zulässig ist.
Folgende Funktionen stehen für Komponentenanschlüsse zur Verfügung:
|
|
|
|
|
|
|
|
Im Kontextmenü von Komponentenanschlüssen (rechte Maustaste) finden Sie darüber hinaus die Funktion Anschluss tangential ausrichten
.
Komponentenanschluss einfügen
Anlagenbau > Bauteil-Tools >Aust... > Anschluss einfügen

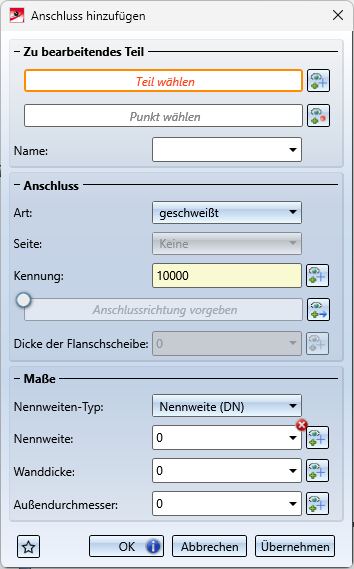

Nach dem Aufruf der Funktion wird das abgebildete Dialogfenster angezeigt:
Wählen Sie zunächst das Bauteil aus, das den Anschluss erhalten soll.
Danach wird automatisch die Auswahl eines Punktes gestartet. Wählen Sie den gewünschten Punkt in der Konstruktion. Dieser Punkt bestimmt die Koordinaten des Anschlusses.
Wollen Sie Auswahl des zu bearbeitenden Teils oder des Punktes noch einmal ändern, dann klicken Sie auf das Symbol
bzw.
.
Anschließend legen Sie die Attribute des Komponentenanschlusses fest:
|
Name |
Bestimmt den Namen des Nebenteils. Sie können den von HiCAD vorgeschlagenen Namen übernehmen oder einen anderen Namen eingeben. |
|
Anschluss |
|
|
Art |
Wählen Sie hier die gewünschte Anschlussart über die Listbox aus.
|
|
Seite |
Hier bestimmen Sie die Anschlussseite.
|
|
Kennung |
Die Kennung wird automatisch eingetragen. Sie kann aber durch Abgreifen eines Bauteils in der Konstruktion geändert werden. Dazu klicken Sie auf |
| Anschlussrichtung |
Die Vorgabe der Anschlussrichtung ist optional und kann bei Bedarf mit einem Klick auf |
| Dicke der Flanschscheibe |
Dieser Wert kann nur angegeben werden, wenn als Anschlussart geflanscht gewählt wurde. Mit einem Klick auf |
| Maße | |
| Nennweiten-Typ |
Wählen Sie den Nennweitentyp DN oder NPS. |
| Nennweite |
Die Angabe der Nennweite ist zwingend erforderlich. Ohne Angabe der Nennweite wird der Komponentenanschluss nicht erzeugt! |
| Wanddicke |
Geben Sie die gewünschten Werte ein oder klicken Sie auf |
| Außendurchmesser | |
bzw.
aktiviert / deaktiviert werden.
Schaltflächen
|
|
Die Einstellungen des Dialoges lassen sich als Favoriten speichern und jederzeit wiederverwenden. Dazu klicken Sie unten links im Dialogfenster auf das Symbol |
|
OK |
Der gewählte Komponentenanschluss wird mit den aktuellen Daten erzeugt und der Dialog geschlossen. Reichen die Angaben zur Erzeugung nicht aus oder sind sie fehlerhaft, dann wird dies am OK_Button mit
|
|
Abbrechen |
Mit Abbrechen wird das Dialogfenster ohne Erzeugung des Komponentenanschlusses geschlossen. |
|
Übernehmen |
Der Komponentenanschluss wird erzeugt und der vorher gewählte Punkt abgewählt. Sie können nun direkt einen neuen Punkt wählen und einen weiteren Komponentenanschluss unter dem gewählten Bauteil erzeugen oder nach einem Klick auf |

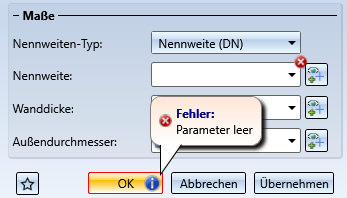

gekennzeichnet. Die fehlende oder fehlerhafte Angabe wird mit
markiert. Wenn Sie mit dem Cursor auf eines der Symbole zeigen, werden weitere Informationen angezeigt, z. B.
Komponentenanschluss bearbeiten
Anlagenbau > Bauteil-Tools > Aust... > Anschluss bearbeiten

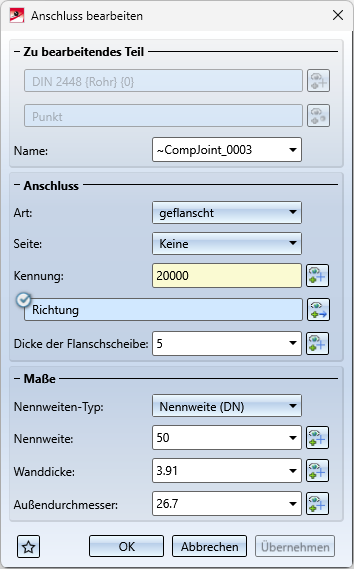

Zur Bearbeitung eines Komponentenanschlusses identifizieren Sie nach dem Aufruf der Funktion den gewünschten Anschluss. Anschließend wird das abgebildete Dialogfenster angezeigt.
Teil und Punkt sind hier fix vorgegeben, alle anderen Parameter können geändert werden. Mit einem Klick auf OK werden die Änderungen übernommen und der Dialog wird geschlossen.
Alternativ steht die Funktion auch im Kontextmenü für Komponentenanschlüsse zur Verfügung.
Komponentenanschluss löschen
Anlagenbau > Bauteil-Tools > Aust... > Anschluss löschen
Mit dieser Funktion entfernen Sie Komponentenanschlüsse.
Identifizieren Sie den gewünschten Anschluss. Das zugehörige Nebenteil wird anschließend gelöscht.
Komponentenanschluss tangential ausrichten
RMT. > Anschluss tangential ausrichten

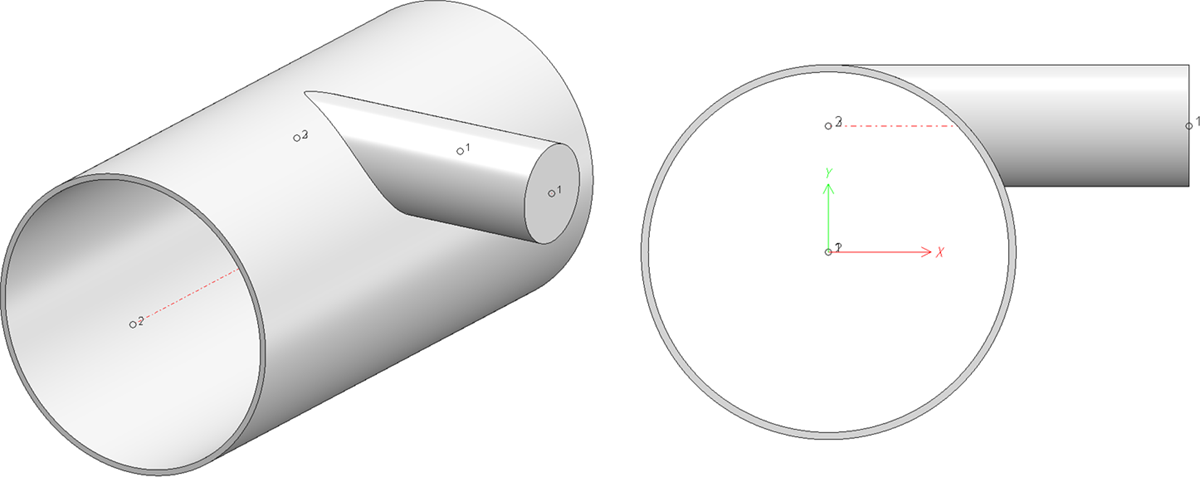

Diese Funktion wird für exzentrisch eingesteckte Rohre benötigt und steht im Kontextmenü für Komponentenanschlüsse zur Verfügung.
Gerade Rohre lassen sich in andere Bauteile vom Typ gerades Rohr, Rohrbogen, Knie, T-Stück, Abzweig und symmetrische Reduzierung einstecken. Dabei muss der Endpunkt des geraden Rohres nicht unbedingt auf der Mittellinie des anderen Bauteils enden, sondern kann ein beliebiger Punkt sein.
Voraussetzung ist jedoch, dass dem Bauteil, in welches das Rohr eingesteckt werden soll, ein Anschlusspunkt hin zugefügt wird, der dann als Endpunkt des eingesteckten Rohres fungieren kann.
Häufige Anwendungsfälle sind das Einstecken top-of-pipe oder bottom-of-pipe. In beiden Fällen führt das eingesteckte Rohr tangential aus dem dickeren Rohr heraus.
Beim freien Setzen des Anschlusspunktes ist es eher umständlich, diesen Punkt korrekt manuell einzugeben. Dazu sind Außendurchmesser und Wanddicke des dickeren Rohres sowie der Außendurchmesser des einzusteckenden Rohres miteinander zu verrechnen. Hier kommt die Funktion Anschluss tangential ausrichten zum Einsatz.
Ausführliche Informationen samt Beispiel finden Sie im Abschnitt Exzentrisch eingesteckte Rohre.
Hinweis:

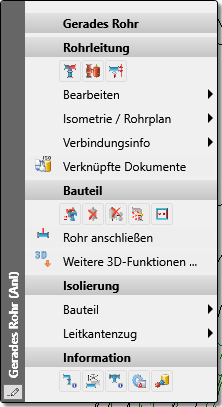

Komponentenanschlüsse sind manchmal schwierig zu identifizieren, insbesondere in Konstruktionen mit vielen Teilen. Um die Verwendung dieser Funktion zu erleichtern, steht die Funktion auch im Kontextmenü von Rohrteilen zur Verfügung. Auf diese Weise ist die Auswahl auch dann möglich, wenn der Komponentenanschluss von anderen Teilen verdeckt wird.
