Bauteildatenabgleich über die Kommandozeile

Der Bauteildatenabgleich über die Kommadozeile sollte nur von fortgeschrittenen Anwendern genutzt werden.



Sie können den Bauteildatenabgleich mit der HELiOS-Datenbank auch über die Windows-Kommadozeile starten. Dazu verwenden Sie das Programm

im HiCAD EXE-Verzeichnis.

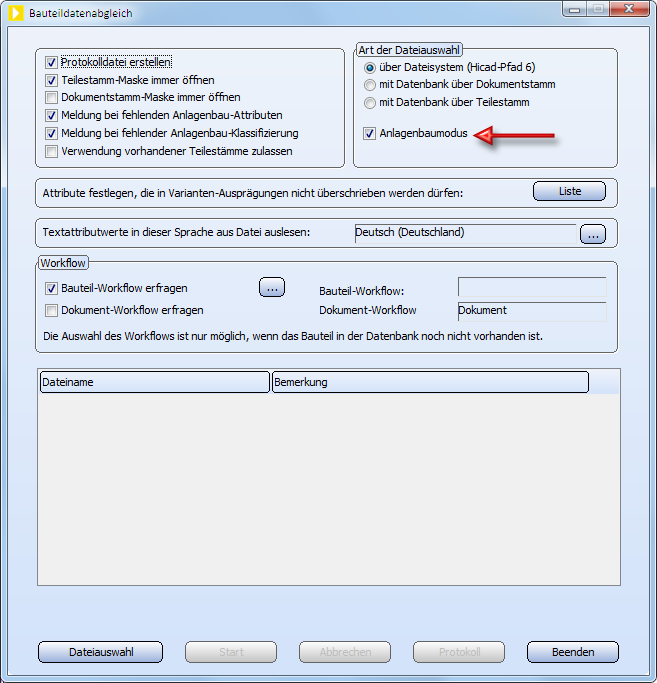

Nach dem Start des Programms wird das Dialogfenster Bauteildatenabgleich angezeigt. Beachten Sie, dass hier die Checkbox Anlagenbaumodus aktiv ist. Für den Bauteildatenabgleich von Anlagenbau-Varianten muss diese Option gesetzt sein!



Automatisierte Abläufe

Für automatisierte Abläufe ist die Möglichkeit der Steuerung des Programms über Kommandozeilenparameter nützlich.

Wird das Programm PartDataAutoSync.exe mit Parametern über die Kommandozeile gestartet, dann hängt es von der Parameterangabe ab, ob die Checkbox Anlagenbaumodus im Dialogfenster Bauteildatenabgleich aktiv oder inaktiv ist.

• Ist der Parameter hinter dem '/' ein Großbuchstabe, dann wird die Checkbox aktiviert.
• Ist der Parameter hinter dem '/' ein Kleinbuchstabe, dann wird der Anlagenbaumodus deaktiviert; in diesem Fall werden alle anlagenbauspezifischen Optionen ebenfalls deaktiviert. Außerdem werden die zum Bauteildatenabgleich ausgewählten Archivdateien nicht verändert, d. h. es erfolgt kein Eintrag der Datenbank-IDs.



Bauteildatenabgleich für Hicad, allgemein: (Anlagenbaumodus deaktiviert)

• Aufruf ohne Vorgabe der zu bearbeitenden Archivdatei:

PartDataAutoSync.exe /g

• Aufruf mit Übergabe des Archivdateipfads (Beispiel):

PartDataAutoSync.exe /p "c:\hicad\szenen\Test Datei 1.vaa"

oder

PartDataAutoSync.exe /p c:\hicad\szenen\Test Datei 1.vaa

• Aufruf mit Übergabe der Dokument-Kopf-ID und Dokument-Rev-ID (Beispiel):

PartDataAutoSync.exe /d B00RZRY3XHNH0U00003JBR 0

Die Datei muss in dem Verzeichnis liegen, das durch HELiOS festgelegt ist, oder im HELiOS Vault-Server.



Bauteildatenabgleich für Hicad-Anlagenbau: (Anlagenbaumodus aktiviert)

• Keine Vorgabe der zu bearbeitenden Archivdatei über die Kommandozeile

PartDataAutoSync.exe /M

• Aufruf mit Übergabe des Archivdateinamens (Beispiel):

PartDataAutoSync.exe /F "Test Datei 1.vaa"

oder

PartDataAutoSync.exe /F Test Datei 1.vaa

Die Datei muss im Verzeichnis liegen, das durch das Filegruppen-Kennzeichen '6' (z.B: "c:\hicad\PlantParts") gegeben ist.

• Aufruf mit Übergabe der Dokument-Kopf-ID und Dokument-Rev-ID (Beispiel):

PartDataAutoSync.exe /D B00RZRY3XHNH0U00003JBR 0

Die Datei muss im Verzeichnis liegen, das durch das Filegruppen-Kennzeichen '6' (z.B: "c:\hicad\PlantParts") gegeben ist, oder im HELiOS Vault-Server.

• Aufruf mit Übergabe des Namens einer Datei, die eine Liste von Archivdateinamen enthält (Beispiel):

PartDataAutoSync.exe /L "List File 1.lst"

oder

PartDataAutoSync.exe /L List File 1.lst

Die Datei muss im Verzeichnis liegen, das durch das Filegruppen-Kennzeichen '6' (z.B: "c:\hicad\PlantParts") gegeben ist.

• Aufruf, der das Ignorieren der in der VAA-Datei gespeicherten Datenbank-IDs bewirkt sowie deren Überschreibung durch die neu vergebenen IDs:

PartDataAutoSync.exe /I



Beachten Sie: Beim Bauteildatenabgleich mit dem Tool PartDataAutoSync.exe wird geprüft, ob sich die Bauteilartkennung einer VAA- bzw. PAA-Datei geändert hat. Ist dies der Fall, wird die HELiOS-seitige Klassifizierung der Artikel-Stämme entsprechend angepasst. PartDataAutoSync.exe löscht Artikel, zu denen keine Ausprägung in der Varianten-Datei vorhanden ist. Schlägt das Löschen fehl, dann wird direkt im Dialog der Hinweis Datenabgleich unvollständig angezeigt. Im Protokoll erscheint eine Liste der Artikel, bei denen das Löschen fehlgeschlagen ist, z. B. Nicht abgeglichene Artikel: Löschen des Artikels fehlgeschlagen: HELIOS:\\B00XIKCF0R3DD0000040F0_0
